Caractéristiques générales
Alimentation
Liaison série
Température ambiante
CEM
Protection
Encombrements

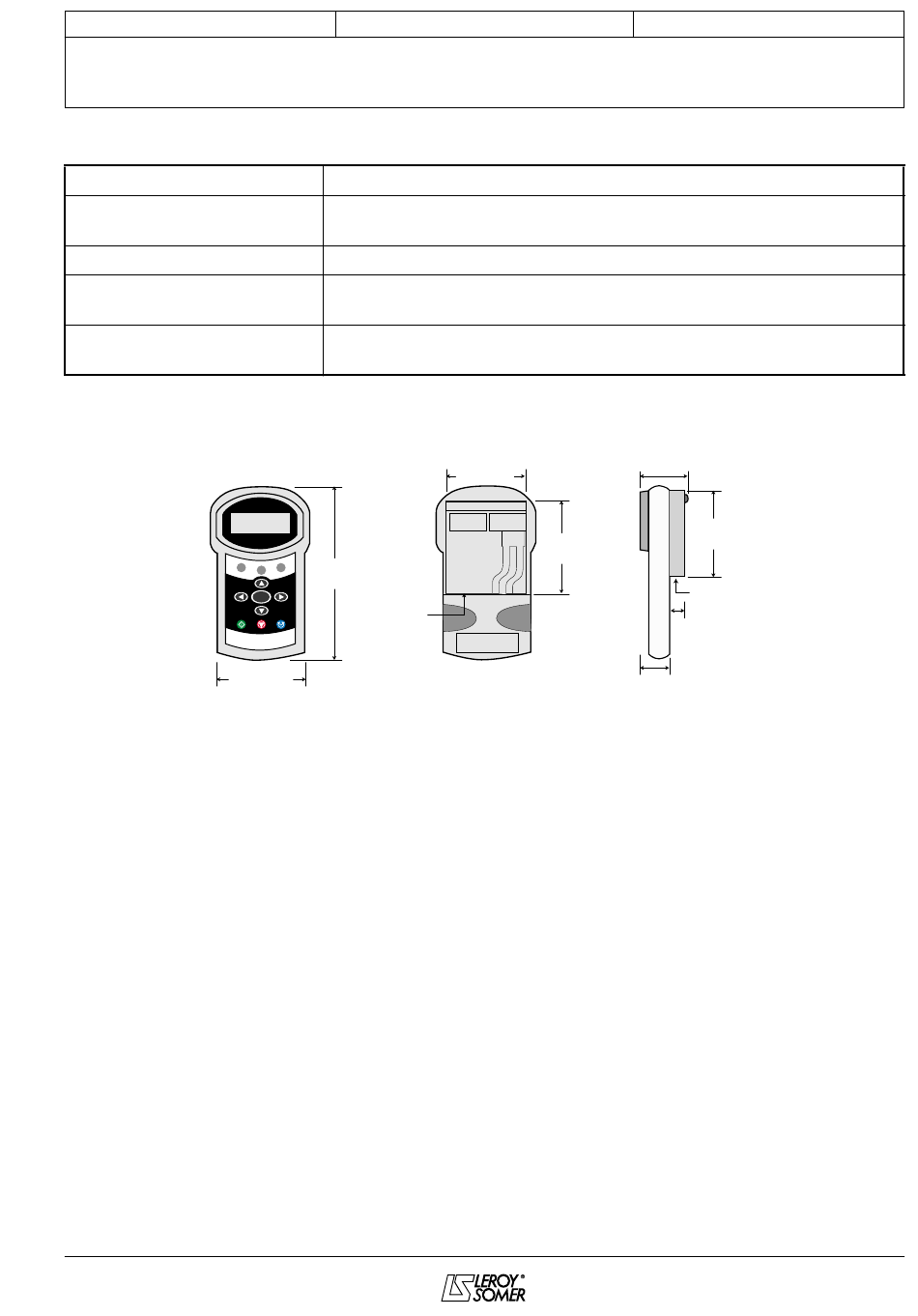

Vue de face
115 mm
Pour le raccordement et le fonctionnement de l'UNIPAD, se reporter à la notice réf. 3343.
7.6.3 - Paramétrage par PC
Le logiciel de paramétrage DIGISOFT permet une mise en œuvre très conviviale du DIGIDRI-
VE à partir d'un PC.
Paramétrage intéractif : le paramétrage du variateur s'effectue automatiquement à partir des
réponses à un questionnaire concernant l'installation.
Supervision durant la mise en service : DIGISOFT permet de superviser sur un seul et même
écran les différentes informations concernant le fonctionnement.
Mémorisation des fichiers : DIGISOFT permet de sauvegarder tous les fichiers de paramètres
permettant ainsi de dupliquer très rapidement un réglage déjà existant.
Composition du kit DIGISOFT :
1 CD Rom, 1 cordon de raccordement comprenant :
- 1 prise SUB D 9 RS 232 pour le raccordement au PC,
- 1 câble de 2 m incorporant une interface RS 232 / RS 485,
- 1 prise RJ45 RS 485 pour le raccordement au variateur.
Installation et mise en service
DIGIDRIVE
Variateur de vitesse
Fournie par le DIGIDRIVE
RS 485 2 fils Raccordement au DIGIDRIVE par prise RJ45
(longueur maximum du câble : 1200m)
0 à +50°C
Conforme aux normes EN 50081-2 (émissions), EN 50082-2
(immunité) et CEI 61800-3 (variateur de vitesse)
IP40 (lorsque la console est installée en façade d'armoire avec
joint d'étanchéité, la protection est IP65)
188 mm
M
Entrée
du câble
Vue arrière Vue de côté
90 mm
90 mm
3218 fr - 11.2003 / g
50 mm
90 mm
Entrée du
câble
20 mm
27 mm
