LEROY-SOMER

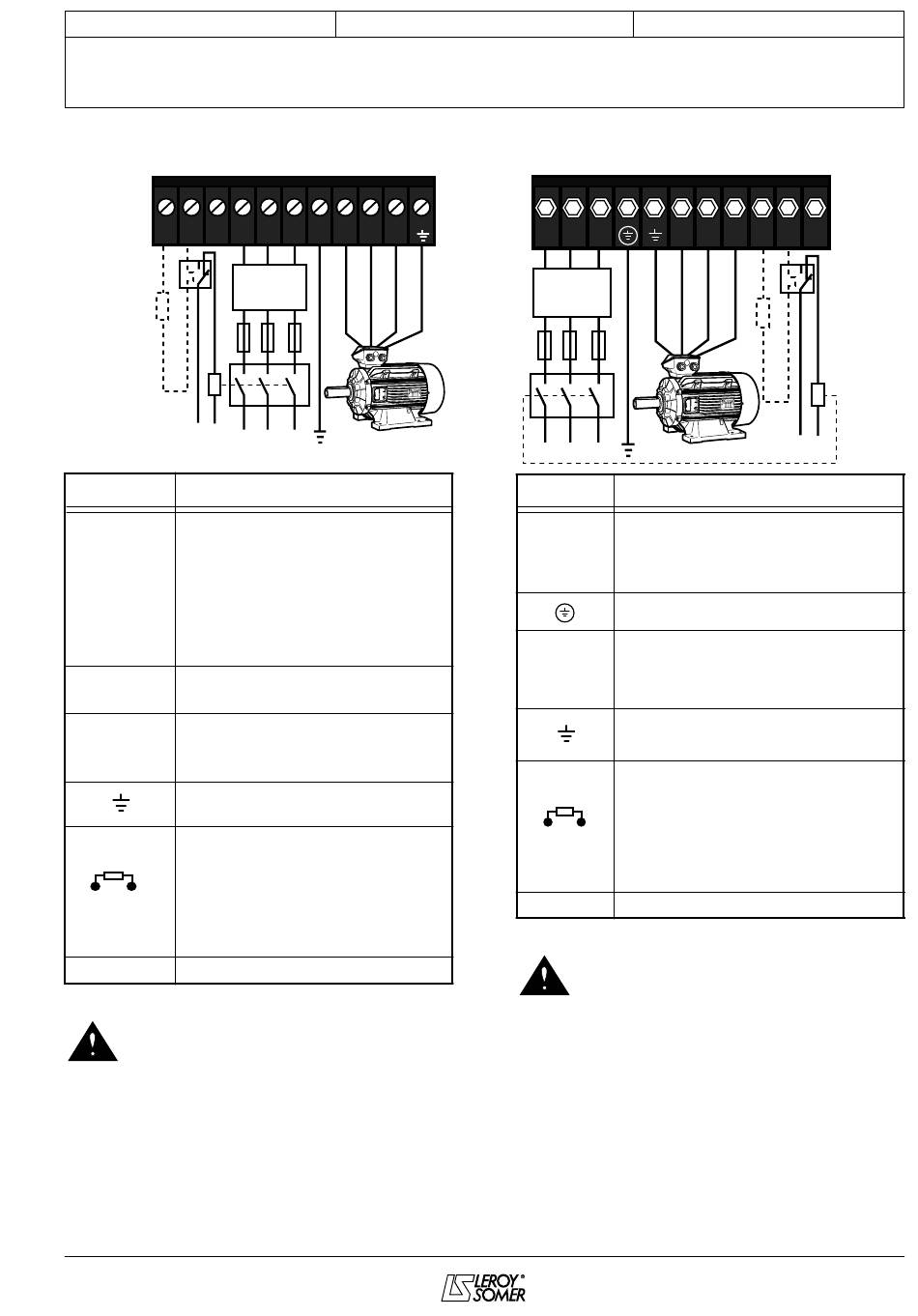

• Calibres 5,5TL à 11TL et 1,5T à 27T
+ DBR -
Résistance
de freinage
(option)
Bornes
Alimentation triphasée
200 à 240V ±10 %
(5,5TL à 11TL))
L1, L2, L3
ou
380 à 480V ± 10 %
(1,5T à 27T)
50-60 Hz ± 2 %
Raccordement à la terre
PE
réseau
Raccordement du moteur
U, V, W (respecter l'ordre des
phases moteur/variateur)
Raccordement du moteur à la
terre
Raccordement des
résistances de freinage
optionnelles RF (à travers un
relais thermique) entre le +
+ DBR
du bus continu et la borne
DBR.
- - du bus continu
• S'assurer de bien raccorder les
résistances de freinage entre les
bornes + et DBR (et non pas + et -).
Installation et mise en service
DIGIDRIVE
Variateur de vitesse
L1 L2 L3 PE U V W
Filtre RFI
(option)
L1 L2 L3
Fonctions
• Calibres 33T à 50T
L1 L2 L3 U
Filtre RFI
(option)
L1 L2 L3
Bornes
Alimentation triphasée
L1, L2, L3
380 à 480V ± 10 %
50 - 60 Hz ± 2 %
Raccordement à la terre réseau
Raccordement moteur
U, V, W (respecter l'ordre des phases
moteur/variateur)
Raccordement du moteur à la
terre
Raccordement des résistances
de freinage optionnelles RF
(à travers un relais thermique
+
•
entre le + du bus continu et la
borne •.
- - du bus continu
•S'assurer de bien raccorder les
résistances de freinage entre les
bornes + et • (en non pas + et -).
3218 fr - 11.2003 / g
-
•
V W +
Résistance
de freinage
(option)
Fonctions
