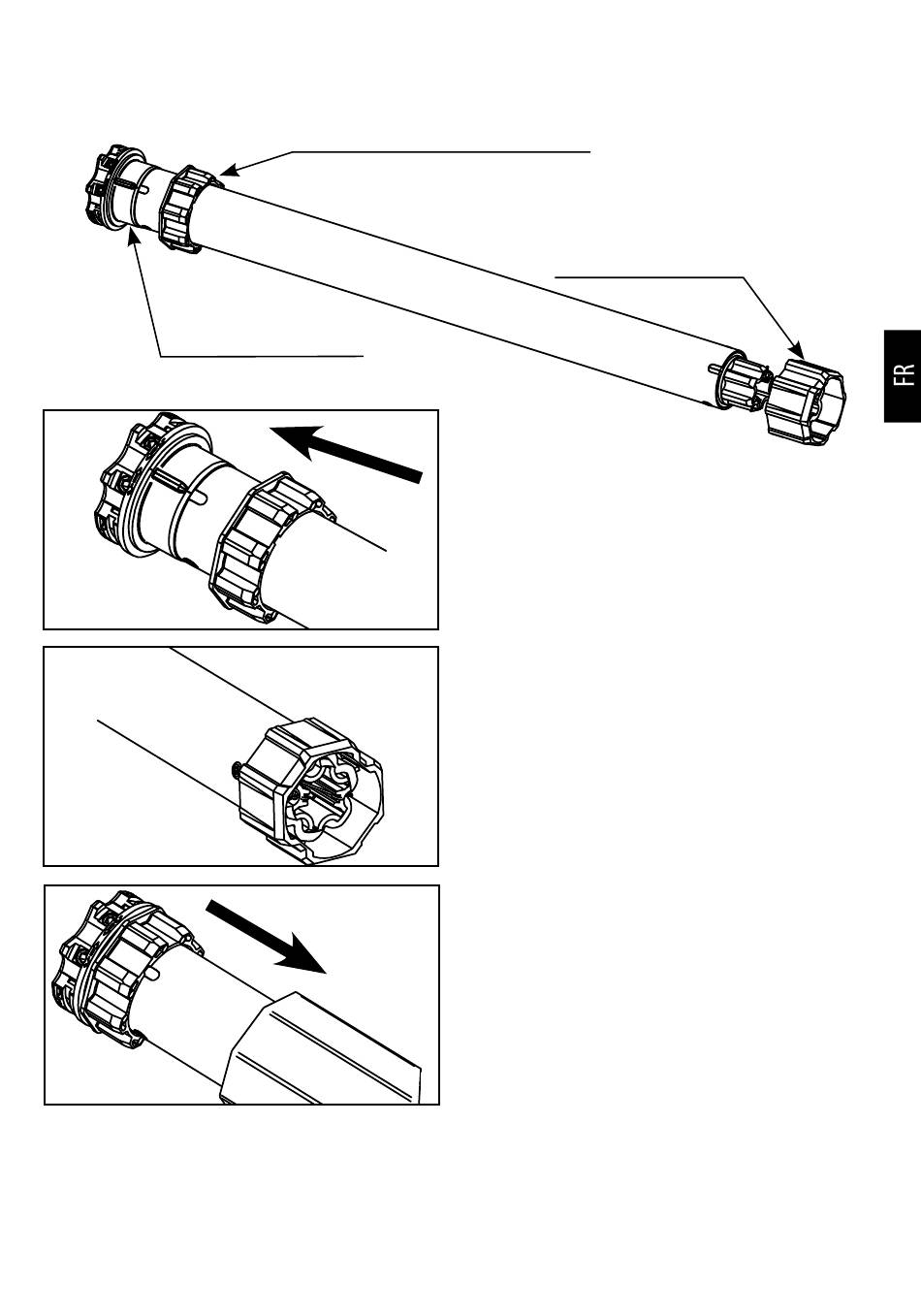

PRÉPARATION DU MOTEUR
BAGUE FIN DE COURSE
1
2
3
NB : Dans le cas de tubes au profil rond, la poulie d'entraînement doit être fixée à ce
dernier par l'installateur. Pour les autres profils de tubes, la fixation est facultative
bien qu'elle soit vivement recommandée.
TM2 R
ADAPTATEUR BAGUE FIN DE COURSE
1. Insérer l'adaptateur sur la bague de fin
de course en faisant coïncider la rainure et
le cran de référence puis pousser jusqu'à
la butée.
2. Monter la poulie d'entraînement sur le
goujon du moteur jusqu'au déclenche-
ment du ressort d'arrêt.
3. Introduire complètement le moteur dans
le tube d'enroulement.
53
POULIE D'ENTRAÎNEMENT
