Sommaire des Matières pour FAAC T-MODE TM R-W

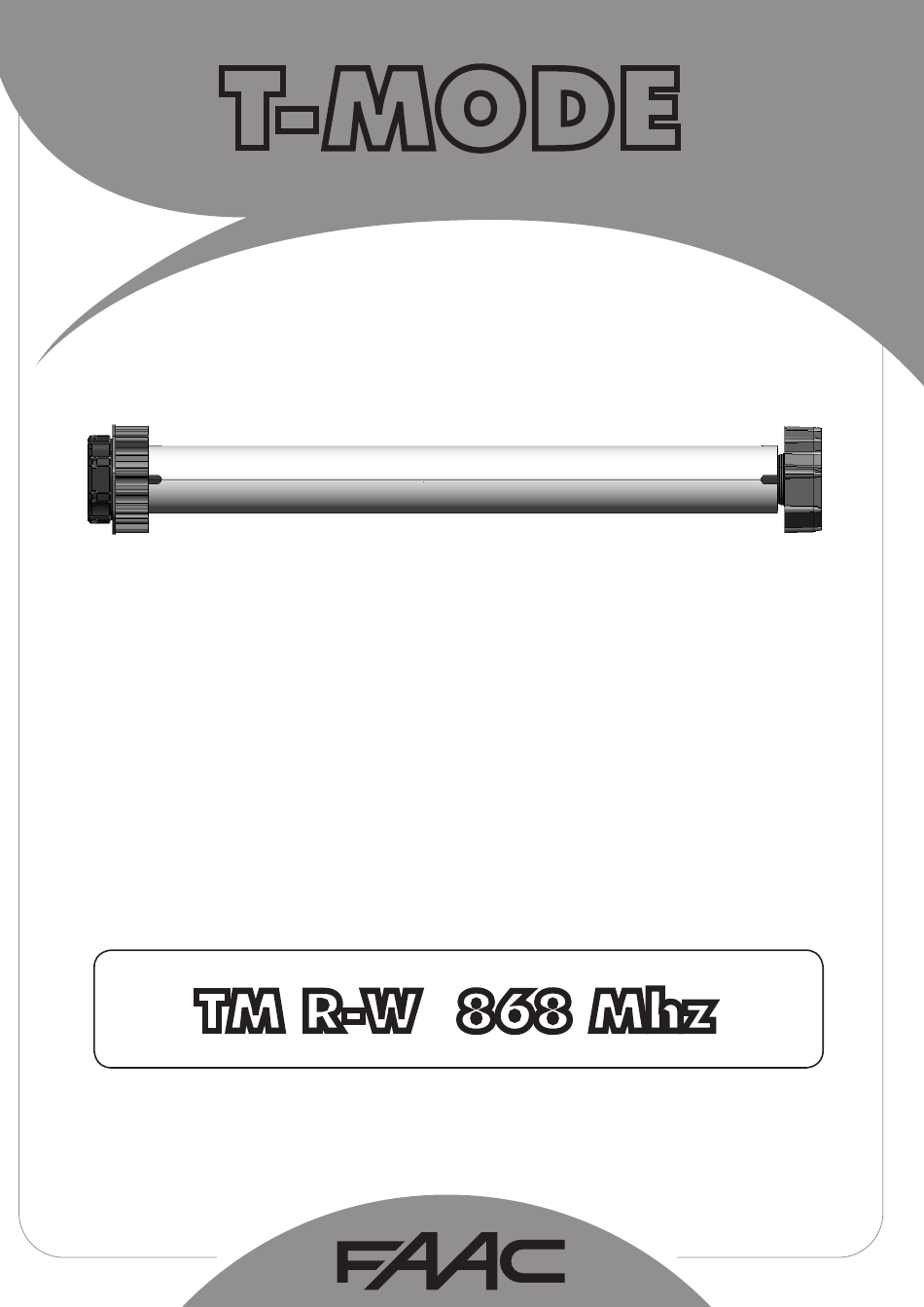

- Page 1 T-MODE TM R-W 868 Mhz...
-
Page 2: Déclaration De Conformité
DÉCLARATION DE CONFORMITÉ Fabricant : FAAC S.p.A. Adresse : Via Calari,10 - 40069 Zola Predosa BOLOGNA - ITALIE Déclare que : L’opérateur mod. TM 45 radio - wind • est conforme aux conditions requises essentielles des directives CEE suivantes : -- 2006/95/CEE - 2004/108/CEE - 99/05/CEE • est donc conforme aux dispositions prévues par les normes harmonisées suivantes : - EN 60335-1-95, EN60335-2- 97/10-2000. -
Page 3: Moteurs Tubulaires T-Mode Radio , Wind 433Mhz

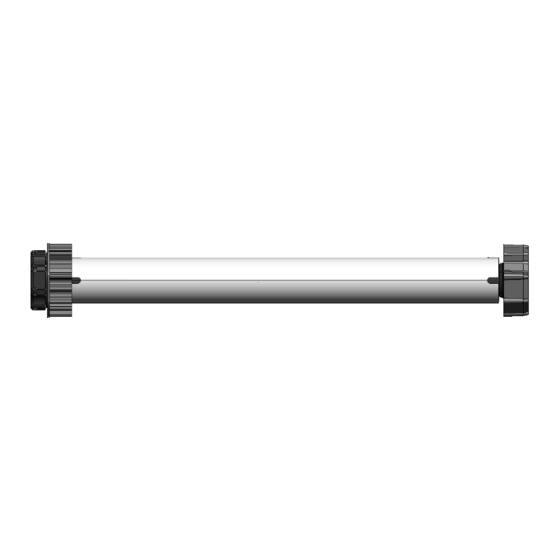

MOTEURS TUBULAIRES T-MODE RADIO , WIND 433MHz DESCRIPTION a Moteur tubulaire b Exemple d’adaptateur à roue. (Accessoire) b Exemple d’adaptateur à couronne. (Accessoire) d Bague de fin de course e Exemple de support du moteur (Accessoire) Fig. 1 CARACTÉRISTIQUES TECHNIQUES DURÉE ROTATIONS MODÈLE FRÉQUENCE DIAMÈTRE COUPLE FRÉQUENCE MAXIMALE VITESSE TENSION PUISSANCE COURANT MAXIMALES LONGUEUR "L" AVEC INDICE DE T-MODE (Hz) MOTEUR... -
Page 4: Assemblage Du Moteur Tubulaire
1) Mesurer la cote A sur le moteur tubulaire d’après les INSTALLATION indications fournies dans la figure 3 réf. a. 3.1 ASSEMBLAGE DU MOTEUR TUBULAIRE 2) Réaliser un trou avec un foret Ø 3mm sur le rouleau (Fig. 1) Insérer l’adaptateur à couronne (Fig. 2 réf. a ) dans le 3 réf. b) à la distance A, mesurée précédemment sur le moteur tubulaire, jusqu’à l’introduction complète de ce moteur tubulaire (Fig. 3 réf. a). dernier à l’intérieur du guide présent sur la bague de fin 3) Introduire le moteur tubulaire assemblé à l’intérieur du de course. rouleau, du côté opposé à la calotte, jusqu’à ce que 2) Insérer l’adaptateur à roue (Fig. 2 réf. b) dans l’arbre l’adaptateur à couronne soit complètement à l’intérieur du moteur. du rouleau (Fig. 4 réf. a). 3) Bloquer l’adaptateur avec l’arrêt fourni (Fig. 2 réf. c ) 4) Vérifier que l’adaptateur soit bien fixé (Fig. 2 réf. c) 4X10... -
Page 5: Connexions Électriques
3.3 CONNEXIONS ÉLECTRIQUES 3.3.1 VERSION RADIO 3.3.2 VERSION WIND Le moteur tubulaire de la série W peut être commandé à Le moteur tubulaire de la série R peut être commandé partir de la télécommande et d’un bouton à logique pas à partir de la télécommande et d’un bouton à logique à pas. En outre, on peut connecter au moteur un capteur pas à pas. à vent (Anémomètre) qui commande un retrait du volet roulant, dès que le vent atteint une vitesse supérieure à 20 km/h. LORSQUE L’ANÉMOMÈTRE INTERVIENT, LA DIRECTION DE ROTATION DU MOTEUR EST LA MÊME QUE CELLE QUI EST COMMANDÉE PAR JAUNE-VERT LA TOUCHE EN AMONT DE LA TÉLÉCOMMANDE. PENDANT 16 min. -
Page 6: Touche A: Montée
En cas d’échec de la mémorisation, exécuter UTILISATION DES RADIOCOMMANDES une commande de reset (CAP . 4.3), et répéter la procédure. 4.2 AJOUT D’AUTRES RADIOCOMMANDES TOUCHE A: MONTÉE Appuyer, en la maintenant enfoncée pendant 5 secondes, TOUCHE B: DESCENTE sur la touche STOP de l’émetteur déjà mémorisé; le moteur TOUCHE C: STOP tourne pendant 1 seconde dans les deux directions. Dans un délai de 5 secondes, appuyer sur la touche MONTÉE et dans les 5 secondes successives, appuyer sur la touche DESCENTE; le moteur tourne pendant 1 seconde dans les Fig.8 deux directions. Appuyer sur la touche MONTÉE du NOUVEL émetteur, dans un délai de 5 secondes. Si le nouvel émetteur à été correctement mémorisé, le moteur tourne dans les deux directions pendant 1 seconde. -
Page 7: Réglage Du Fin De Course En Descente
Pour faciliter l’identification des vis de réglage des fins de course, faire référence aux figures 11 - 12 suivant le côté de montage du moteur (DR ou GAU), et à la configuration du caisson (interne ou externe). RÉGLAGE DU FIN DE COURSE EN DESCENTE FIN DE COURSE CORRESPONDANT FIN DE COURSE CORRESPONDANT SENS DE ROTATION... - Page 8 +33 4 72218700 tel. +1 904 4488952 tel. +971 42146733 www.faac.fr www.faacusa.com www.faac.ae FAAC FRANCE - AGENCE PARIS FAAC INTERNATIONAL INC Massy - Paris, France Fullerton, California - U.S.A. tel. +33 1 69191620 tel. +1 714 446 9800 www.faac.fr www.faacusa.com...
