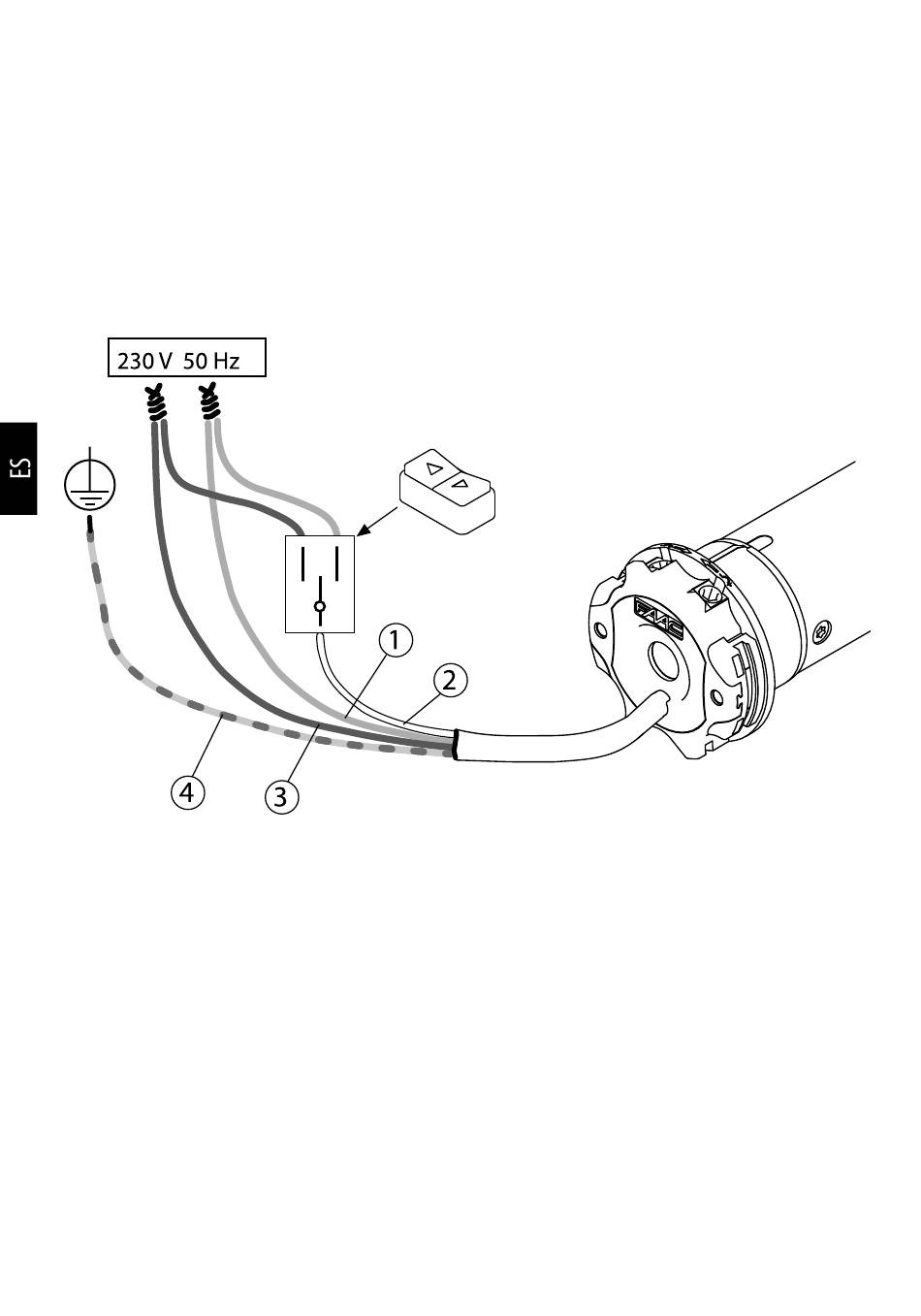

CONEXIONES ELÉCTRICAS PARA EL CONTROL DEL
MOTOR CON DOBLE PULSADOR INTERBLOQUEADO
Para la conexión del teclado, usar solo pulsadores con interbloqueo eléctrico y
mecánico con el fin de evitar que se puedan presionar los dos pulsadores simul-
táneamente.
El motor reconoce automáticamente el tipo de botonera (con 1 o 2 pulsadores) y
configura consecuentemente el modo de funcionamiento correcto.
TM2 R
Pulsador con interbloqueo
mecánico o eléctrico
84
1- marrón
2- blanco o negro
3- azul
4- amarillo verde
