Fabricant:
FAAC S.p.A.
Adresse:
Via Benini, 1 - 40069 Zola Predosa BOLOGNA - ITALIE

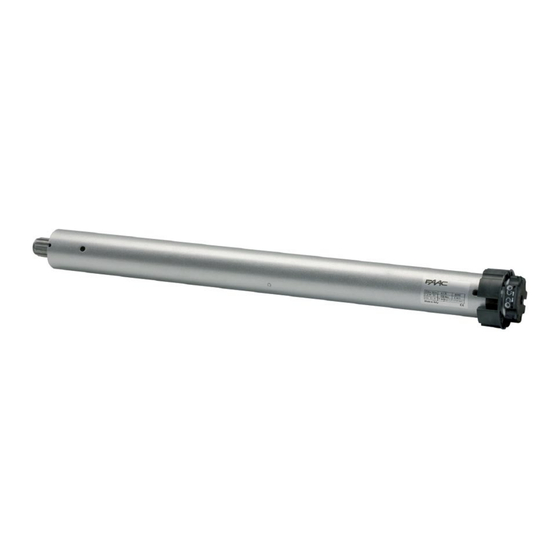

L'opérateur mod. TM 58 R
Déclare que:
• est conforme aux exigences essentielles des directives CEE suivantes:
- 73/23/CEE
- 89/336/CEE
• conforms to the harmonized norms
- EN 60335-1-95, EN60335-2- 97/10-2000.
- EN 61000-3-2, EN61000-3-3,
- EN55014-1, EN55014-2
Bologne, le 1er octobre 2006
1.
ATTENTION! Il est important, pour la sécurité des personnes,
d e s u i v r e à l a l e t t r e t o u t e s l e s i n s t r u c t i o n s . U n e
installation erronée ou un usage erroné du produit peut
entraîner de graves conséquences pour les personnes.
Conserver les instructions pour les références futures.
2.
Lire attentivement les instructions avant d'installer le produit.
3.
Ce produit a été conçu et construit exclusivement pour
l'usage indiqué dans cette documentation. Toute autre
utilisation non expressément indiquée pourrait compromettre
l'intégrité du produit et/ou représenter une source de
danger.
4.
FAAC décline toute responsabilité qui dériverait d'usage
impropre ou différent de celui auquel l'automatisme est
destiné.
5.
Couper l'alimentation électrique avant toute intervention
sur l'installation.
6.
L'installation doit être exécutée par du personnel technique qualifié
et conformément aux normes en vigueur.
7.
Prévoir, sur le secteur d'alimentation de l'automatisme, un
interrupteur omnipolaire avec une distance d'ouverture des
contacts égale ou supérieure à 3 mm.
8.
La hauteur minimum d'installation de l'automatisme est de 2,5m.
DÉCLARATION CE DE CONFORMITÉ
PRÉCAUTIONS POUR L'INSTALLATEUR
OBLIGATIONS GÉNÉRALES DE SÉCURITÉ
L'Administrateur Délégué
A. Bassi
9.
Vérifier qu'il y a, en amont de l'installation, un interrupteur
différentiel avec un seuil de 0,03 A.
10.
Pour un usage extérieur, installer les câbles électriques à l'intérieur
de conduits spécifiques de protection.
11.
Ne jamais connecter plusieurs moteurs au même inverseur.
12.
Ne pas connecter deux inverseurs au même moteur.
13.
Utiliser exclusivement, pour l'entretien, des pièces FAAC
originales.
14.
Toujours actionner l'appareil à vue.
15.
Interdire aux enfants ou aux tiers de stationner près du
produit durant le fonctionnement.
16.
Éloigner de la portée des enfants les radiocommandes
ou tout autre générateur d'impulsions, pour éviter tout
actionnement involontaire de l'automatisme.
17.
L'Usager qui utilise l'installation doit éviter toute tentative
de réparation ou d'intervention directe et s'adresser
uniquement à un personnel qualifié.
18.
Tout ce qui n'est pas prévu expressément dans ces instructions
est interdit.
1
