- Page 1 T-MODE TM 35 ER - TM35 ERO TM 45 ER - TM 58 ER...
- Page 2 DÉCLARATION DE CONFORMITÉ Fabricant : FAAC S.p.A. Adresse : Via Benini, 1 - 40069 Zola Predosa BOLOGNA - ITALIE Déclare que : L’opérateur mod. TM 35 ER , TM35 ERO, TM 45 ER , TM 58 ER • est conforme aux conditions requises essentielles des directives CEE suivantes : - 2006/95/CEE...

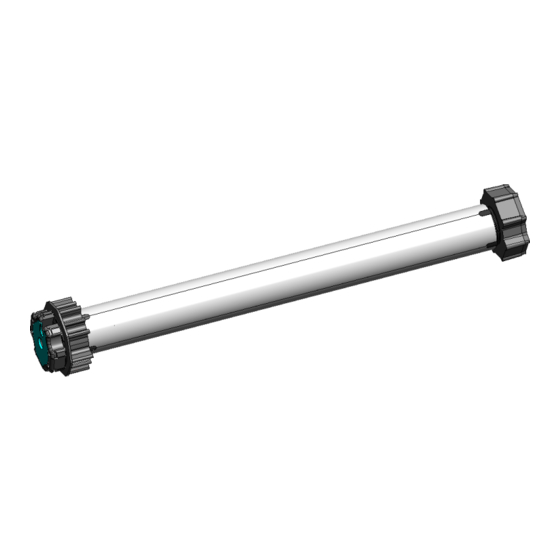

- Page 3 MOTEURS TUBULAIRES T-MODE AVEC FIN DE COURSE ÉLECTRONIQUE RADIO DESCRIPTION a Moteur tubulaire b Exemple d’adaptateur à roue. (Accessoire) b Exemple d’adaptateur à couronne. (Accessoire) d Bague de fin de course e Exemple de support du moteur (Accessoire) f Capteur mécanique pour la détection d’obstacles (Accessoire) Fig. 1 CARACTÉRISTIQUES TECHNIQUES LORSQU’ON UTILISE LE CAPTEUR MÉCANIQUE DE DÉTECTION D’OBSTACLES, LA LONGUEUR « L » DU MOTEUR AVEC L’ADAPTATEUR AUGMENTE DE 41mm ( L + 41mm ) DURÉE MODÈLE...
- Page 4 DURÉE ROTATIONS DIAMÈTRE LONGUEUR "L" AVEC MODÈLE MAXIMALE MAXIMALES COUPLE FRÉQUENCE VITESSE TENSION FRÉQUENCE PUISSANCE COURANT MOTEUR ADAPTATEUR INDICE DE T-MODE D'UTILISATION DE L'ARBRE (Nm) D'UTILISATION (trs/min) (Hz) (mm) (mm) PROTECTION 58 ER (min.) MOTEUR 70/12 IP44 IP44 80/12 100/12 IP44 120/12 IP44 1) Mesurer la cote A sur le moteur tubulaire d’après les INSTALLATION indications fournies dans la figure 3 réf. a.
- Page 5 3.3 CONNEXIONS ÉLECTRIQUES 1) Couper le courant électrique avant tout type d’intervention sur l’installation. 2) Prévoir sur le réseau d’alimentation de l’automatisme un interrupteur omnipolaire avec une distance d’ouverture des contacts égale ou supérieure à 3mm. 3) Câbler les fils d’après le schéma ; si le moteur tourne en sens inverse, ne pas inverser le fil noir et marron, car à...
- Page 6 4 MÉMORISATION DE LA PREMIÈRE RADIO Télécommande portable MONTÉE STOP / POSTÉRIEURE POSITION PRÉFÉRÉE DESCENTE CHANGEMENT DE CANAL RADIO TOUCHE DE ACTIVATION DÉSACTIVATION PROGRAMMATION Télécommande murale CAPTEUR SOLEIL Fig. 8 ON PEUT MÉMORISER SUR LE RÉCEPTEUR À L’INTÉRIEUR DU MOTEUR UN MAXIMUM DE 20 DISPOSITIFS RADIO (TÉLÉCOMMANDES MURALES, ANÉMOMÈTRES RADIO, ETC.).
- Page 7 1) DURANT LA PHASE DE MÉMORISATION DE LA PREMIÈRE TÉLÉCOMMANDE ET JUSQU’À LA FIN DE LA PROCÉDURE DE RÉGLAGE DES FINS DE COURSE, LE MOTEUR EST ACTIONNÉ EN HOMME MORT (TOUCHE MAINTENUE ENFONCÉE). 2) AVANT D’AVOIR TERMINÉ LE SET-UP , LE MOTEUR POURRAIT TOURNER DANS LE SENS INVERSE À CELUI DE LA COMMANDE ENVOYÉE (EX.
- Page 8 AVANT D’AVOIR TERMINÉ LE SET-UP , LE MOTEUR POURRAIT TOURNER DANS LE SENS INVERSE PAR RAPPORT À LA COMMANDE ENVOYÉE (EX. : UNE PRESSION SUR LA TOUCHE MONTÉE ET LE VOLET ROULANT S’ACTIONNE DANS LE SENS DE LA DESCENTE) ; À LA FIN DU SET-UP , ON OBTIENT DE FAÇON AUTOMATIQUE LA CORRESPONDANCE ENTRE LA TOUCHE MONTÉE OU DESCENTE ET LE SENS DE ROTATION CORRECT.
- Page 9 VÉRIFIER QUELLE TOUCHE COMMANDE LA MONTÉE, ET LA MAINTENIR ENFONCÉE, SANS LA RELÂCHER JUSQU’À L’ARRIVÉE SUR LA POSITION SOUHAITÉE DU FIN DE COURSE INFÉRIEUR. APPUYER SIMULTANÉMENT SUR LA TOUCHE STOP/POSITION PRÉFÉRÉE POUR CONFIRMER LA POSITION JUSQU’À CE QUE LE MOTEUR EFFECTUE LES MOUVEMENTS INDIQUÉS.
- Page 10 APPUYER PENDANT 2 SECONDES SUR LA TOUCHE STOP/POSITION PRÉFÉRÉE, LA RELÂCHER PENDANT 1 SECONDE ET L’ENFONCER DE NOUVEAU, EN LA MAINTENANT DANS CETTE POSITION JUSQU’À LA FIN DES MOUVEMENTS INDIQUÉS, POUR CONFIRMER LA MÉMORISATION DU FIN DE COURSE SUPÉRIEUR. 1 seconde 2 secondes DANS UN DÉLAI DE 3 SECONDES...
- Page 11 5.2.3.2 SET-UP MANUEL POUR VOLETS ROULANTS EN PARTANT DU FIN DE COURSE INFÉRIEUR 1) Appuyer sur la touche montée ou descente et amener le volet roulant sur la position choisie pour le fin de course INFÉRIEUR. Relâcher le bouton-poussoir. 2) Appuyer sur la touche stop/position préférée jusqu’à ce que le moteur effectue un mouvement bref dans les deux sens. 3) Appuyer sur la touche qui commande la montée et se placer sur le fin de course supérieur. 4) Appuyer pendant 2 secondes sur la touche stop/position préférée, la relâcher, et la maintenir de nouveau enfoncée jusqu’à ce que le moteur effectue un mouvement bref dans les deux sens, pour vérifier le réglage correct de la modalité...
- Page 12 APPUYER PENDANT 2 secondes SUR LA TOUCHE STOP/POSITION PRÉFÉRÉE, LA RELÂCHER PENDANT 1 SECONDE ET L’ENFONCER DE NOUVEAU, EN LA MAINTENANT DANS CETTE POSITION JUSQU’À LA FIN DES MOUVEMENTS INDIQUÉS, POUR CONFIRMER LA MÉMORISATION DU FIN DE COURSE SUPÉRIEUR. 1 seconde 2 secondes DANS UN DÉLAI DE 3 SECONDES...
- Page 13 APPUYER 2 FOIS SUR LA TOUCHE STOP/POSITION PRÉFÉRÉE, LA RELÂCHER PENDANT 1 SECONDE ET L’ENFONCER DE NOUVEAU, EN LA MAINTENANT DANS CETTE POSITION JUSQU’À LA FIN DES MOUVEMENTS INDIQUÉS, POUR CONFIRMER LA MÉMORISATION DU FIN DE COURSE SUPÉRIEUR. Chaque pression 1 seconde 2 secondes DANS UN DÉLAI...
- Page 14 APPUYER SUR LA TOUCHE DE MONTÉE OU DE DESCENTE ET AMENER LE STORE SUR LE FIN DE COURSE INFÉRIEUR. FIN DE COURSE INFÉRIEUR MAINTENIR LA TOUCHE STOP/POSITION PRÉFÉRÉE ENFONCÉE JUSQU’AUX MOUVEMENTS INDIQUÉS. APPUYER SUR LA TOUCHE DE MONTÉE OU DE DESCENTE ET AMENER LE STORE SUR LE FIN DE COURSE SUPÉRIEUR.
- Page 15 SET-UP DES STORES À CAISSON 5.4.1 SET-UP DES STORES À CAISSON EN PARTANT DU FIN DE COURSE SUPÉRIEUR AVANT D’AVOIR TERMINÉ LE SET-UP , LE MOTEUR POURRAIT TOURNER DANS LE SENS INVERSE PAR RAPPORT A LA COMMANDE ENVOYÉE (EX. : ENVOI À PARTIR DE LA TÉLÉCOMMANDE D’UNE IMPULSION DE MONTÉE ET LE VOLET ROULANT S’ACTIONNE DANS LE SENS DE LA DESCENTE) ;...
- Page 16 FIN DE COURSE INFÉRIEUR MAINTENIR LA TOUCHE STOP/POSITION PRÉFÉRÉE ENFONCÉE JUSQU’AUX MOUVEMENTS INDIQUÉS. 5.4.2 SET-UP DES STORES À CAISSON EN PARTANT DU FIN DE COURSE INFÉRIEUR 1) Appuyer sur la touche montée ou descente et amener le store sur la position choisie pour le fin de course INFÉRIEUR. Relâcher la touche. 2) Appuyer sur la touche stop/position préférée jusqu’à ce que le moteur effectue un mouvement bref dans les deux sens. 3) Appuyer sur la touche qui commande la montée et se placer sur le fin de course supérieur. 4) Appuyer 3 fois sur la touche stop/position préférée, la relâcher pendant 1 seconde, et la maintenir de nouveau enfoncée jusqu’à ce que le moteur effectue un mouvement bref dans les deux sens, pour vérifier le réglage correct de la modalité...
- Page 17 MAINTENIR LA TOUCHE STOP/POSITION PRÉFÉRÉE ENFONCÉE JUSQU’AUX MOUVEMENTS INDIQUÉS. APPUYER SUR LA TOUCHE DE MONTÉE OU DE DESCENTE ET AMENER LE STORE SUR LE FIN DE COURSE SUPÉRIEUR. FI N DE CO URS E SUPÉRIEUR APPUYER 3 FOIS SUR LA TOUCHE STOP/POSITION PRÉFÉRÉE, LA RELÂCHER PENDANT 1 SECONDE ET L’ENFONCER DE NOUVEAU, EN LA MAINTENANT DANS CETTE POSITION JUSQU’À...
- Page 18 AJOUT D’AUTRES TÉLÉCOMMANDES 1) Mettre le moteur sous tension. 2) Sur une télécommande déjà mémorisée, appuyer pendant 2 secondes sur la touche DE PROGRAMMATION, et dans un délai de 5 secondes, sur la touche stop/position préférée. 3) Sur la télécommande à mémoriser, appuyer sur STOP/POSITION PRÉFÉRÉE, dans un délai de 5 secondes. 4) Pour confirmer la mémorisation de la télécommande, le moteur devra effectuer deux mouvements brefs dans les deux sens TÉLÉCOMMANDE DÉJÀ MÉMORISÉE 2 secondes 2 secondes DANS UN DÉLAI DE 5 SECONDES TÉLÉCOMMANDE À MÉMORISER EFFACEMENT RADIO EFFACEMENT D’UNE SEULE TÉLÉCOMMANDE 1) Appuyer deux fois sur la touche programmation pendant 2 secondes 2) Dans un délai de 10 secondes, appuyer sur la touche STOP/POSITION PRÉFÉRÉE pendant 2 secondes. 3) Le moteur effectuera un mouvement bref dans les deux sens pour confirmer l’effacement de la télécommande. Chaque pression 2 secondes DANS UN DÉLAI 2 secondes DE 10 SECONDES...
- Page 19 EFFACEMENT TOTAL DU RÉCEPTEUR (les fins de course sélectionnés ne s’effacent pas) 1) Mettre le moteur hors tension, attendre 10 secondes, et connecter le fil rouge (ou noir) au fil marron. (En présence d’une touche « pas à pas », il suffit de la maintenir enfoncée sans réaliser la connexion). 2) Mettre le moteur sous tension au bout d’environ 10 secondes, celui-ci s’actionne dans les deux sens pendant 1 seconde en signalant que la mémoire a été complètement effacée. 3) Mettre de nouveau le moteur hors tension. Déconnecter les fils rouge (ou noir) et marron (relâcher la touche en présence de la touche « pas à pas »). 230 V ~ Enfoncer MARRON ROUGE OU NOIR ROUGE OU NOIR MARRON 230 V ~ MARRON R O U G E OU NOIR ROUGE OU NOIR MARRON...
- Page 20 MENU AVANCÉ LE MENU AVANCÉ EST ACCESSIBLE EXCLUSIVEMENT APRÈS AVOIR RÉGLÉ LES FINS DE COURSE ; À L’INTÉRIEUR DE CE MENU, ON PEUT MODIFIER LA SENSIBILITÉ DE DÉTECTION DES OBSTACLES AINSI QUE LE COUPLE SUR LES DERNIERS CENTIMÈTRES QUI PRÉCÈDENT LE FIN DE COURSE SUPÉRIEUR, ET DÉFINIR UNE ZONE DE HAUTE SENSIBILITÉ...
- Page 21 9.2 DÉTECTION DE GLACE SUR LES GUIDES ET DES VERROUS FERMÉS, DURANT LA MONTÉE DU VOLET ROULANT Le moteur T-MODE avec un fin de course électronique, est en mesure de reconnaître les éventuels verrous fermés sur le volet roulant, ou la présence de glace sur les guides, durant toute la course du volet roulant.
- Page 22 chaque pression secondes 2 secondes DANS UN DÉLAI DE 1 SECONDE Le moteur effectue trois mouvements brefs pour confirmer l’accès au menu avancé. Appuyer 2 fois sur la touche STOP/POSITION PRÉFÉRÉE (2 secondes pour chaque pression) et, dans un délai d’1 seconde, appuyer sur la touche STOP/POSITION PRÉFÉRÉE pendant 5 secondes pour confirmer le réglage.
- Page 23 Chaque pression 2 secondes 4 secondes Chaque pression 2 secondes DANS UN DÉLAI x N fois DE 1 SECONDE 1 Pression touche descente = Détection obstacle pas active ..2,3,4,5,6,7,8,9 Pressions touche descente 9 Pressions touche descente = Détection obstacle à la sensibilité maximale 9.3.2 MODIFICATION DE LA POSITION DE FIN DE DÉTECTION DES OBSTACLES DANS LA ZONE DE FIN DE DÉTECTION On peut modifier la position de fin de la détection d’un obstacle.
- Page 24 5 secondes ZONE DE DÉTECTION D’OBSTACLES ZONE DE FIN DE DÉTECTION 10 POSITION PRÉFÉRÉE 10.1 MÉMORISATION DE LA POSITION PRÉFÉRÉE SUR LE VOLET ROULANT, ON PEUT DÉFINIR UNE POSITION PRÉFÉRÉE, ACCESSIBLE LORSQUE LE MOTEUR EST ARRÊTÉ, EN APPUYANT SUR LA TOUCHE STOP/POSITION PRÉFÉRÉE. AUCUNE POSITION PRÉFÉRÉE N’EST MÉMORISÉE À L’USINE. LA POSITION PRÉFÉRÉE N’EST MÉMORISABLE QU’APRÈS AVOIR RÉGLÉ...
- Page 25 12 SOLUTIONS AUX PROBLÈMES COMPORTEMENT MOTIF SOLUTION À LA MISE SOUS TENSION, LE MOTEUR Fi n s d e c o u r s e d é j à Si l’on souhaite modifier les fins de course, exécuter un N’EFFECTUE AUCUN MOUVEMENT sélectionnés reset d’après les indications fournies au chapitre 6, et exécuter un nouvel apprentissage (chap. 5) Capteur Désactiver le capteur soleil...
