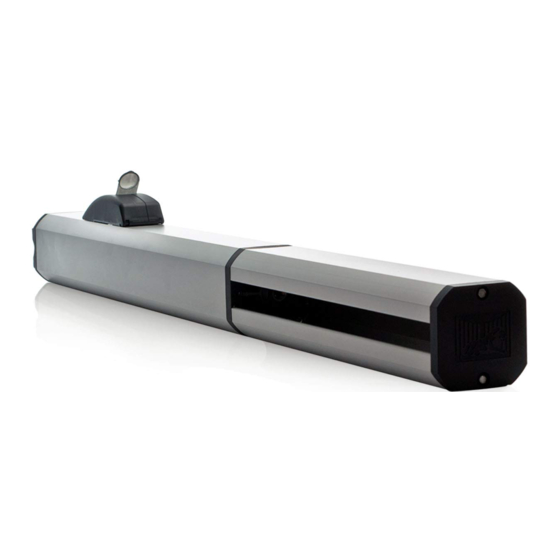

FAAC 400 Serie Manuel D'utilisation
Masquer les pouces
Voir aussi pour 400 Serie:
- Mode d'emploi (10 pages) ,
- Consignes pour l'installateur (7 pages)
Publicité
Liens rapides
Publicité
Manuels Connexes pour FAAC 400 Serie
Sommaire des Matières pour FAAC 400 Serie
- Page 1 Traduction de la notice originale...
- Page 2 Nessuna parte di questo manuale può essere riprodotta, archiviata, distribuita a terzi né altrimenti copiata, in qualsiasi formato e con qualsiasi mezzo, sia esso elettronico, meccanico o tramite fotocopia, senza il preventivo consenso scritto di FAAC S.p.A. Tutti i nomi e i marchi citati sono di proprietà dei rispettivi fabbricanti.
- Page 3 SOMMAIRE TABLEAUX 1 Données techniques ..........7 1.
- Page 4 La rédaction du manuel tient compte des résultats de l’analyse des NOTES ET AVERTISSEMENTS CONCERNANT LES INSTRUCTIONS risques menée par FAAC S.p.A. sur l’ensemble du cycle de vie du ATTENTION RISQUE D'ÉLECTROCUTION - L'opération ou la phase décrite produit, afin de mettre en œuvre une réduction efficace des risques.
- Page 5 ÉQUIPEMENT DE PROTECTION INDIVIDUELLE OUTILS DE TRAVAIL (TYPE ET MESURE) Il est nécessaire de porter l'équipement de protection individuelle pour se protéger contre d'éventuels risques (ex. écrasement, coupure, cisaillement, etc.) : Clé à tête hexagonale de la mesure indiquée sur les figures (6, 8...) 2, 3, 5 Port obligatoire des chaussures de sécurité.
- Page 6 2. CONSIGNES DE SÉCURITÉ 2.2 TRANSPORT ET STOCKAGE Ce produit est introduit sur le marché comme « quasi-machine », il ne peut donc pas être mis en service tant que la machine dans laquelle il FOURNITURE SUR PALETTE est incorporé n'a pas été identifiée et déclarée conforme à la Directive RISQUES Machines 2006/42/EC par son Fabricant.
- Page 7 2.3 DÉBALLAGE ET MANUTENTION RISQUES ÉQUIPEMENT DE PROTECTION INDIVIDUELLE 1. Ouvrir l'emballage et extraire son contenu. 2. Vérifier que tous les composants de la fourniture sont présents et intacts. 3. Éliminer le matériel d'emballage. Ne pas laisser le matériel d'emballage (plastique, polystyrène, etc.) à la portée des enfants car il représente des sources potentielles de danger.
- Page 8 - Il est interdit d'utiliser l'automatisme en présence de pannes/ altérations susceptibles d'en compromettre la sécurité. Les actionneurs FAAC série 400 sont conçus pour l'utilisation sur les - Il est interdit d'utiliser l'automatisme si les protections mobiles et/ portails battants à actionnement horizontal destinés aux locaux ac- ou fixes ont été...
- Page 9 à l’actionnement de vantaux longs. lique, la course de la tige, la capacité de la pompe, le type d'huile. TYPE D'HUILE 400 (FAAC HP OIL), 400 Winter (FAAC HP2 OIL) Les versions TYPE DE BLOCAGE HYDRAULIQUE Le blocage hydraulique détermine l'irré- Winter sont adaptées à...
- Page 10 70 cycles/heure 60 cycles/heure 50 cycles/heure 50 cycles/heure Indice de protection IP55 IP55 IP55 IP55 Type d'huile FAAC HP OIL FAAC HP OIL FAAC HP OIL FAAC HP OIL [version WINTER] [FAAC HP2 OIL] Poids 8,9 kg 8,9 kg 10,5 kg 10,5 kg * se référant à...
- Page 11 3.7 IDENTIFICATION DES COMPOSANTS COMPOSANTS FOURNIS Corps de l'actionneur Tige Articulation Couvercle du carter avec bouchons Tirants de fixation du carter avec rondelles Carter Patte d'attache antérieure avec axe et écrou de fixation Fourche postérieure avec axes et écrous de fixation Étrier pour patte d'attache postérieure Plaque pour patte d'attache postérieure Vis de purge...
- Page 12 3.9 FONCTIONNEMENT MANUEL Déverrouiller l'actionneur Pour actionner le vantail manuellement, il faut déverrouiller l'ac- tionneur. Avant de déverrouiller l'actionneur, couper l'alimentation électrique vers l'automatisme. Durant l'actionnement manuel, accompagner lentement le vantail durant toute sa course. Ne pas lancer le vantail en course libre. Ne pas laisser l'actionneur déverrouillé...
- Page 13 4. EXIGENCES D'INSTALLATION 4.1 EXIGENCES MÉCANIQUES 4.2 INSTALLATION ÉLECTRIQUE Les éléments mécaniques de construction doivent être conformes à Couper l'alimentation électrique du réseau avant toute intervention. Si la Norme EN 12604. Avant d’installer l’automatisme, s’assurer de le sectionneur n’est pas visible, appliquer une pancarte d’ « ATTENTION - Entretien en cours ».
- Page 14 4.3 INSTALLATION TYPE L'installation type est une représentation purement illustrative et non exhaustive de l'application de 400. 1 Alimentation de réseau 3G 1.5 mm² Boîte de dérivation 2 Boîtier carte et disjoncteurs magnétothermique et différentiel Bouton-poussoir à clé 3 Actionneurs 400 4G 1.5 mm²...
- Page 15 5.1 DÉTERMINER LA POSITION DE LA PATTE D'ATTACHE POSTÉRIEURE L’actionneur doit être installé à l'intérieur de la propriété, avec ouverture du portail vers l'intérieur. Voir l'appendice pour les applications avec ouverture vers l'extérieur. Se reporter aux tableaux suivants pour définir la position correcte de la patte d'attache postérieure puis procéder à...
- Page 16 3 Cotes 400 L (1) il est nécessaire d'installer une serrure électrique en fermeture (2) la vitesse du vantail peut être irrégulière dans la phase finale de l'actionnement (1-2) (1-2) (1-2) (1-2) (1-2) (1-2) (1-2) (1-2) (1-2) (1-2) (1-2) 100 105° 110°...
- Page 17 5.2 FIXER LA PATTE D'ATTACHE POSTÉRIEURE La structure du pilier doit être compatible avec la fixation de l'action- neur. Au besoin, intervenir sur la structure en créant une base d'appui solide. L'installateur doit réaliser des fixations compatibles avec les charges appliquées. Les soudures doivent être réalisées dans les règles de l'art.
- Page 18 5.3 MONTER LA FOURCHE ET L'ARTICULATION MONTER LA FOURCHE POSTÉRIEURE Si l'on utilise l'accessoire SAFEcoder, monter la fourche postérieure en respectant les indications présentes dans le manuel dédié. 1. Graisser le goujon long. 2. Fixer la fourche postérieure sur l'actionneur avec le goujon long 16).
- Page 19 ■ FIXATION PAR SOUDURE ( 22-A) Les soudures doivent être réalisées dans les règles de l'art. Une mauvaise exécution compromet la sécurité. Appliquer la masse (-) de la soudeuse au vantail, JAMAIS sur l'actionneur. Protéger la tige contre d'éventuelles projections de soudure. ■...
- Page 20 6. MISE SOUS TENSION RISQUES ÉQUIPEMENT DE PROTECTION INDIVIDUELLE Avant de réaliser les connexions électriques, couper l'alimentation électrique vers l'automatisme. Si le sectionneur n’est pas visible, appliquer une pancarte « ATTENTION - Entretien en cours ». 1. Enlever la vis de purge ( 26 ).
- Page 21 7. MISE EN SERVICE 8. ACCESSOIRES 7.1 VÉRIFICATIONS FINALES Se référer aux instructions spécifiques fournies. 1. Vérifier que les forces générées par le vantail se situent à l'intérieur des limites admises par la réglementation. Utiliser un mesureur de courbe d'impact conformément à la norme EN 12453 . Pour Plaque à...
- Page 22 La garantie déchoit en cas d’altération frauduleuse des composants. de protection. tions du fabricant Pour les remplacements, n’utiliser que des pièces de rechange d’ o rigine FAAC. Vérifier l'intégrité et le fonctionnement correct des activateurs Suivre les instruc- de commande.
- Page 23 9.2 PROBLÈMES DE FONCTIONNEMENT 6 Guide pour résoudre les dysfonctionnements CONDITION IDENTIFICATION SOLUTION Vérifier que l'actionneur ne soit pas déverrouillé. Vérifier la présence de l'alimentation électrique. Vérifier le raccordement du moteur. Vérifier le réglage des by-pass. Aucun actionnement Vérifier la connexion et le fonctionnement du condensateur de démarrage.
- Page 24 10.2 UTILISATION EN MODALITÉ D'URGENCE Déverrouiller l'actionneur La présence de phénomènes environnementaux, même occasionnels (gel, neige, vent fort) pourraient compromettre le bon fonctionne- ment de l'automatisation, l'intégrité des composants, et devenir une source de danger potentielle. Dans toute situation d'anomalie, d'urgence ou de panne, couper l'ali- mentation électrique de l'automatisme .
- Page 25 1 Limites d'utilisation par rapport au vent Les tableaux indiquent le vent maximal admis (échelle de Beaufort) pour 400 avec réglage de la force au maximum (by-pass) par rapport à : - surface du vantail exposé au vent - longueur du vantail - modèle d'actionneur Des vents supérieurs à...
- Page 26 9 Limites d'utilisation 400 SBS Longueur du vantail (m) Surface exposée (m²) 10 Limites d'utilisation 400 SBS L Longueur du vantail (m) Surface exposée (m²) 732871 - Rev. D...
- Page 27 2 Applications avec ouverture vers l'extérieur Se reporter aux tableaux suivants pour définir la position correcte de - lors du réglage de la force (§ Réglage de la force - By-Pass), la la patte d'attache postérieure. Les tableaux indiquent l'angle maximal fonction des vis de by-pass est inversée : OPEN = règle la force à...
- Page 28 12 Ouverture vers l'extérieur - Cotes 400 L (1) il est nécessaire d'installer une serrure électrique en fermeture (2) la vitesse du vantail peut être irrégulière dans la phase finale de l'actionnement (1-2) (1-2) (1-2) (1-2) (1-2) (1-2) (1-2) (1-2) (1-2) (1-2) 100 110°...
- Page 31 732871 - Rev. D...
- Page 32 FAAC S.p.A. Soc. Unipersonale Via Calari, 10 - 40069 Zola Predosa BOLOGNA - ITALY Tel. +39 051 61724 - Fax +39 051 09 57 820 www.faac.it - www.faactechnologies.com 732871 - Rev. D...
