PREPARACIÓN DEL MOTOR
ANILLO FINAL DE CARRERA
1
2
3
N.B.: En el caso de tubos con perfil redondo la polea de arrastre debe fijarse al tubo;
esta operación es responsabilidad del instalador. Para los tubos con otros perfiles,
dicha fijación es opcional aunque altamente recomendada.
TM2 R

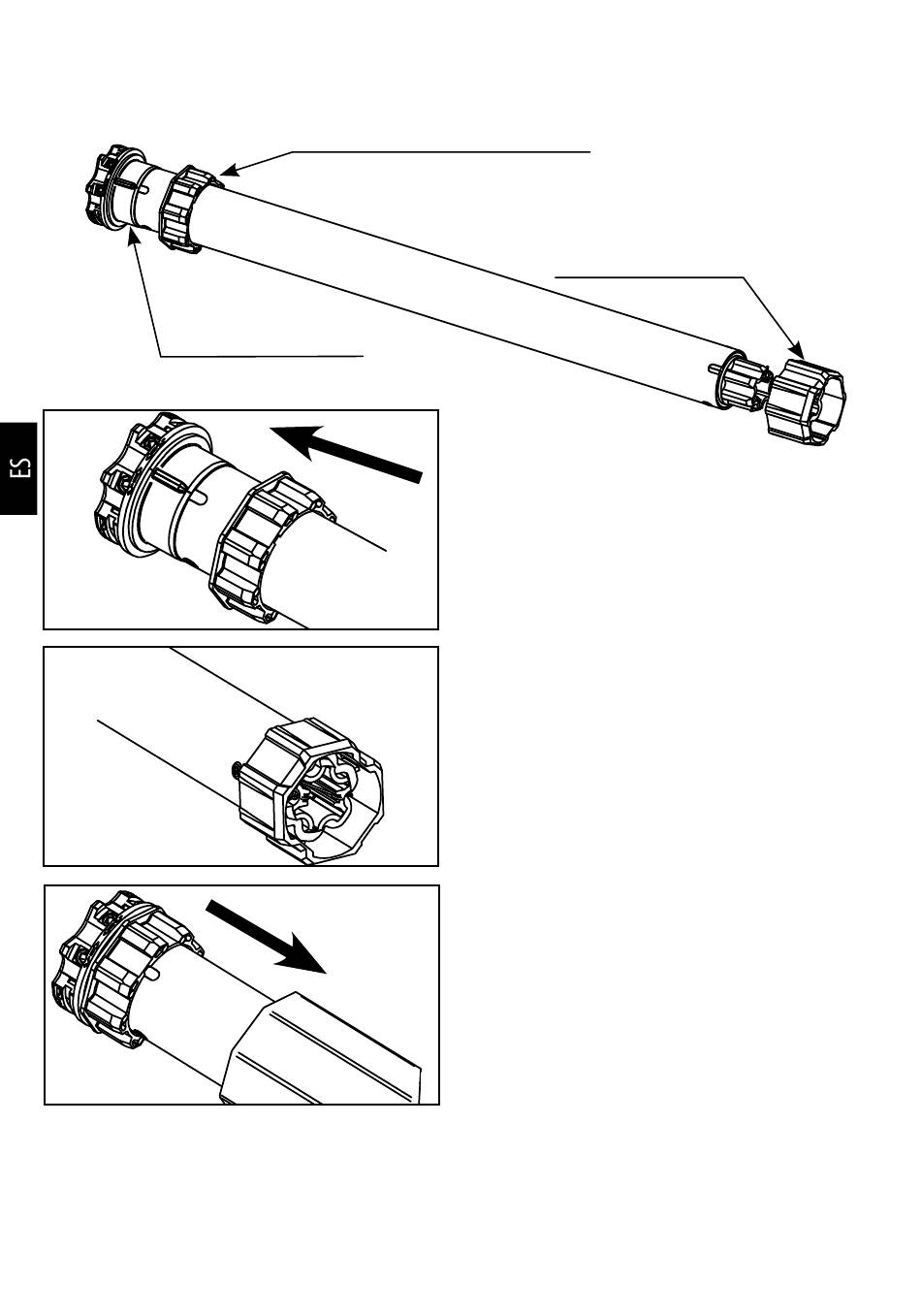

ADAPTADOR ANILLO FINAL DE CARRERA
1. Insertar el adaptador sobre el anillo de
final de carrera de manera que la ranura
encaje en la muesca de referencia y em-
pujar hasta alcanzar el tope.
2. Montar la polea de arrastre sobre el
perno del motor hasta que salte el muelle
de tope.
3. Introducir completamente el motor
en el tubo sobre el que se va a enrollar
la persiana.
70
POLEA DE ARRASTRE
