ELEKTRISCHE AANSLUITINGEN

- Voor het voorkomen van gevaarlijke situaties en storingen, moeten de op de
motor aangesloten elektrische bedieningselementen gedimensioneerd worden
op basis van de elektrische kenmerken van de motor.
- De op het voedingsnet aanwezige scheidingsvoorzieningen moeten voldoen
aan de plaatselijke installatievoorschriften.
- Maak voor gebruik buitenshuis gebruik van een voedingskabel H05RN-F met
minimaal koolstofgehalte 2%.
- Wanneer de witte of zwarte draad niet gebruikt wordt, da dient deze altijd te
worden geïsoleerd. De witte of zwarte draad aanraken wanneer de moter onder
spanning staat is gevaarlijk.

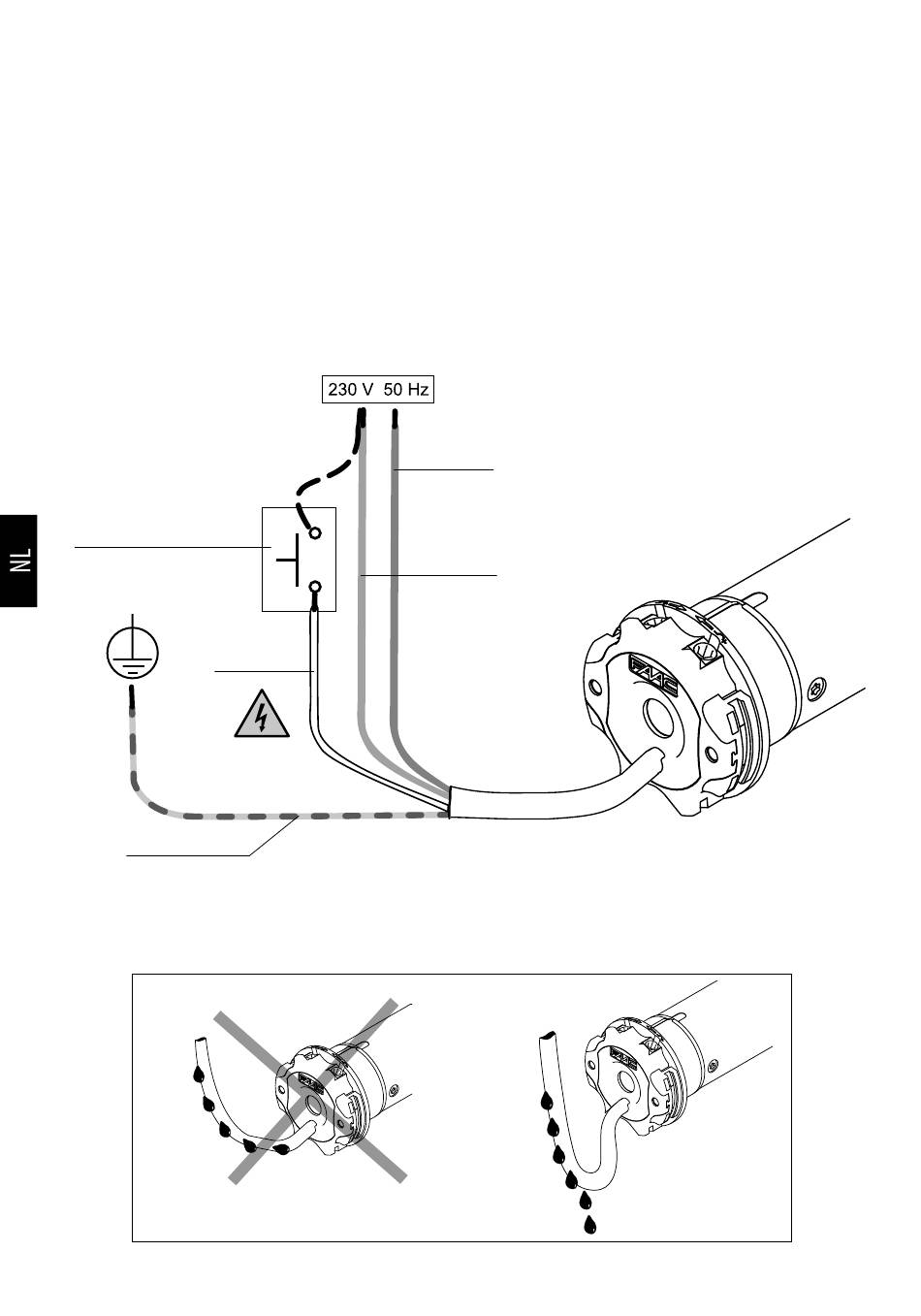

optionele knop*
wit of zwart
geel - groen
* De installatie van de toets is optioneel en kan zonder onderscheid d.m.v. van de
fasedraad (bruin) of met de nuldraad (blauw) worden aangesloten. Deze knop kan
ingezet worden om de motor in de modus stapsgewijs (omhoog, stop, omlaag, stop
...) aan te sturen.
TM2 R
blauw
bruin
