PREPARAZIONE DEL MOTORE

GHIERA FINECORSA
1
2
3
NB: Nel caso di tubi con profilo tondo la puleggia di traino deve essere fissata al
tubo, questa operazione è a carico dell'installatore. Per altri profili di tubo il fissaggio
è facoltativo anche se fortemente raccomandato.
TM2 R

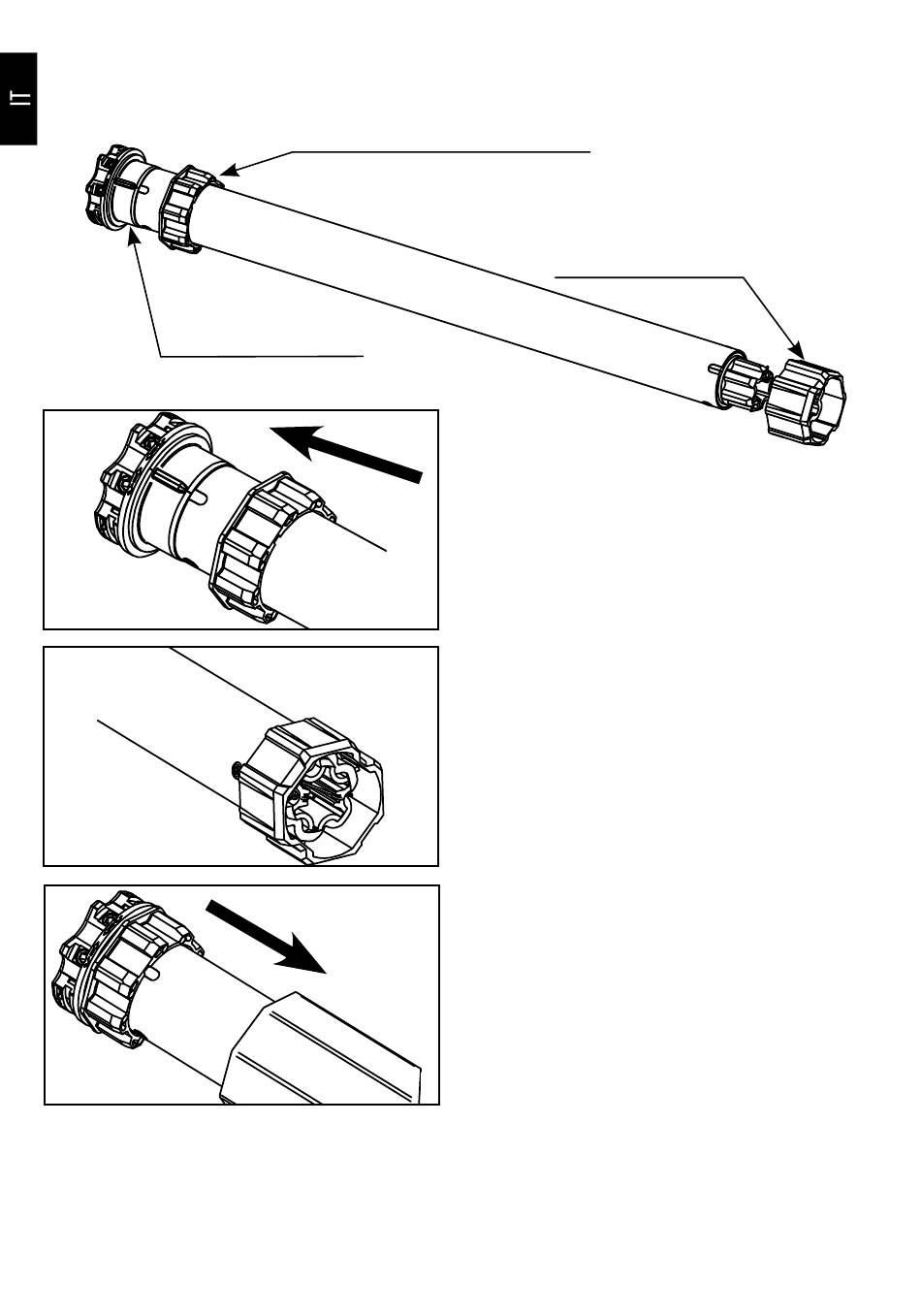

ADATTATORE GHIERA FINECORSA
1. Inserire l'adattatore sulla ghiera fine-
corsa facendo combaciare la scanalatura
con la tacca di riferimento e spingere fino
alla battuta.
2. Montare la puleggia di traino sul perno
del motore fino allo scatto della molla di
fermo.
3. Introdurre completamente il motore nel
tubo di avvolgimento.
2
PULEGGIA DI TRAINO
