UITLEG VAN DE BEDIENINGSREEKS
De meeste reeksen bedieningen bestaan uit drie verschillende stappen. Aan het
einde hiervan, geeft de motor met verschillende soorten rotatie aan of de stap
positief of negatief is afgerond. Het doel van dit paragraaf is om uitleg te geven
om de signalen vanaf de motor te herkennen.
De toetsen dienen in de aangegeven volgorde te worden ingedrukt en zonder
dat er meer dan 4 seconden tussen iedere stap wordt gelaten. Bij meer dan 4
seconden tussen de stappen, zal de opdracht niet uitgevoerd worden en moet
de reeks herhaald worden.

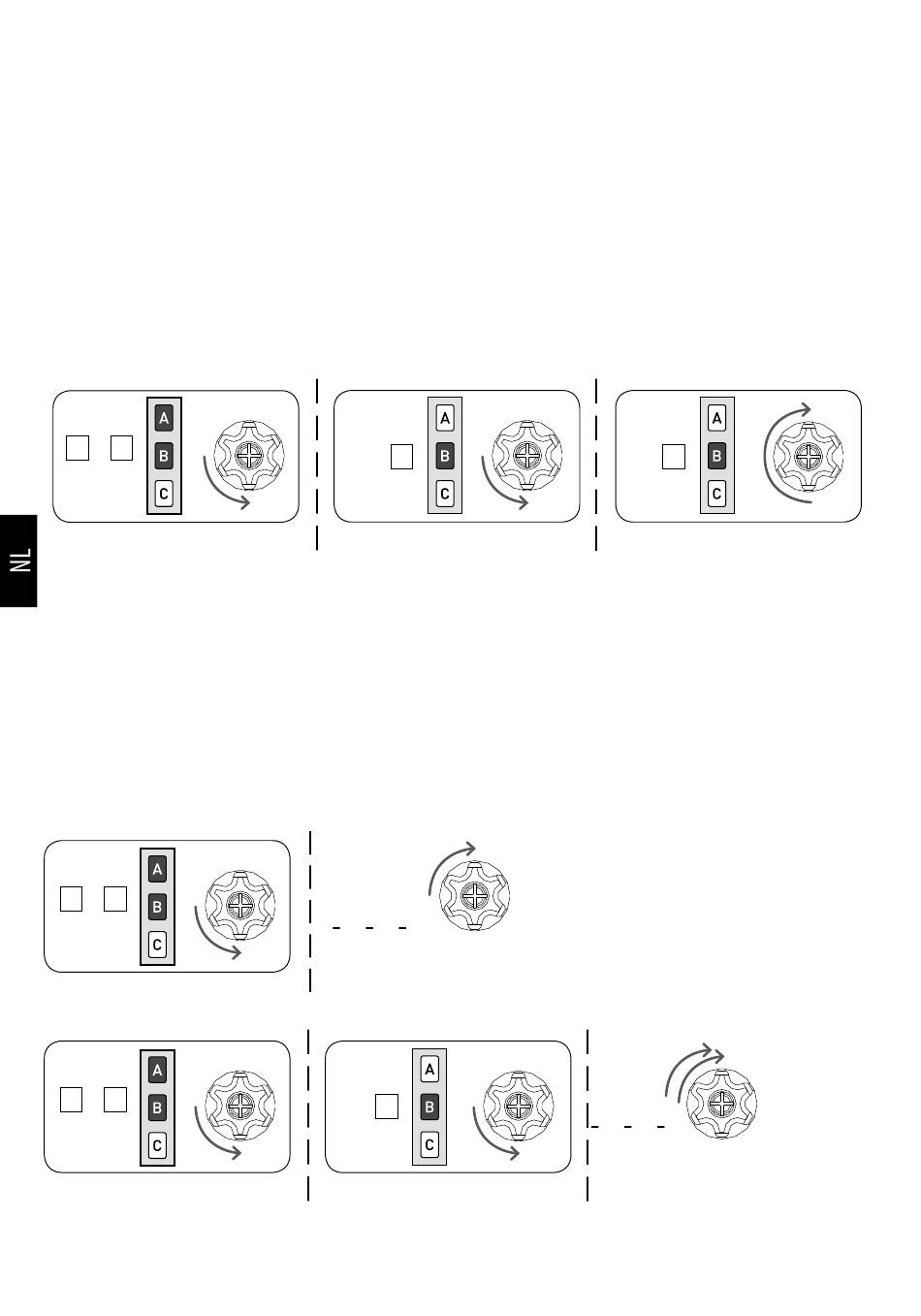

Voorbeeld van bedieningsreeks:
+
A B
stap 1
Het voorbeeld geeft aan dat wanneer de reeks positief is afgerond, de motor naar
de startpositie terugkeert d.m.v. een enkele lange rotatie. In feite, twee korte rotaties
in dezelfde richting gelden als een lange rotatie in de tegenovergestelde richting.
De motor keert naar de startpositie terug ook wanneer de reeks niet is afgerond.
In dit geval graait hij een of twee keer kort.
Voorbeelden van onvoltooide reeksen:
+
A B
stap 1
+
A B
stap 1
TM2 R
B
stap 2
> 4 sec
B
stap 2
90
B
stap 3
de reeks
herhalen
> 4 sec
de reeks
herhalen
