Volet motorisé (JVS uniquement):
1.
Les chaudières Mini-Therm JVS présentent un coupe-tirage
intégré pour permettre un fonctionnement en tirage naturel.
2.
Récupérer le boîtier du volet motorisé placé dans le colis de
la chaudière.
3.
Installer le volet motorisé directement sur le dessus de la
sortie du coupe-tirage, l'actionneur du volet faisant face
à l'avant de la chaudière, et la flèche de direction de flux
pointant vers le haut. Utiliser le faisceau de fils de volet
motorisé fourni avec la chaudière pour raccorder le volet à
la chaudière. L'extrémité du support du faisceau doit être
raccordée à l'actionneur du volet motorisé.
4.
Modèle JVS uniquement: Poser le bouchon métallique
fourni avec le volet motorisé sur le trou de la plaque du
volet.
5.
Ne pas modifier le volet motorisé automatique. Il
est essentiel qu'aucun autre conduit d'évacuation
ne soit obstrué. Prévoir un dégagement d'au moins
150 mm/6 pouces entre le volet motorisé automatique et
toute construction combustible. S'assurer de permettre
l'accès pour l'entretien du volet.
Jauge de température/pression: Installer la jauge de température/
pression fournie dans le colis des pièces.
2B. Positionnement de la chaudière
1. Placer la chaudière de façon à respecter les dégagements
suffisants pour les opérations d'entretien et d'inspection.
Respecter également des distances minimales par rapport aux
surfaces combustibles. Éviter tout emplacement qui peut être
endommagé par l'eau ou l'humidité.
2. L'accès minimal devant la chaudière doit être de 381 mm
(15 po), afin de permettre le retrait du plateau du brûleur.
Consulter les codes locaux relatifs aux dégagements par
rapport aux tuyaux d'eau chaude et aux accessoires.
3. Si la chaudière doit être installée dans un garage, tous les
brûleurs et leurs dispositifs d'allumage doivent présenter
un dégagement minimum de 457 mm (18 po) par rapport
au sol.
4. Les chaudières peuvent être installées dans un placard, à
condition de respecter les dégagements minimums indiqués
dans le Tableau 2 ci-dessous. Porter une attention particulière
aux dégagements entre l'avant de la chaudière et la porte du
placard lorsqu'elle est fermée (voir figure 2).
2C. Plancher
AVERTISSEMENT
Cette chaudière est destinée à une installation en
intérieur uniquement. Ne pas installer cette chaudière
dans un endroit soumis à pression négative, sinon un
fonctionnement incorrect se produira.
This boiler is intended for indoor installation only. Do not
install this boiler in a location subject to negative pressure,
or improper operation will occur.
Warning
Les chaudières du modèle JVS ne peuvent être installées que sur
des planchers incombustibles.
Les chaudières du modèle JVH sont conçues et certifiées pour être
installées sur un plancher combustible.
Toutes les chaudières doivent être installées sur un plancher
plat et à niveau et ne doivent JAMAIS être installées sur de la
moquette. NE JAMAIS entreposer d'objets sur ou à proximité
de la chaudière.
Un plancher incombustible est défini comme étant constitué
d'un matériau de revêtement de sol et d'une finition de surface
qui ne peuvent pas s'enflammer ni brûler, et qui ne contiennent
aucun matériau combustible sur leur face inférieure. Les matériaux
acceptables sont intégralement constitués d'une combinaison
d'acier, de fer, de brique, de tuile, de béton, d'ardoise, de verre ou
de plâtre.
Les chaudières du modèle JVS peuvent être installées sur
un plancher combustible à l'aide d'une base incombustible,
disponible auprès de Laars. Consulter la liste des pièces JVS
présente à la fin de ce manuel pour connaître la référence du kit
« base incombustible » appropriée.
Couvercle en tôle
d'épaisseur minimale
calibre 24 – galvanisé

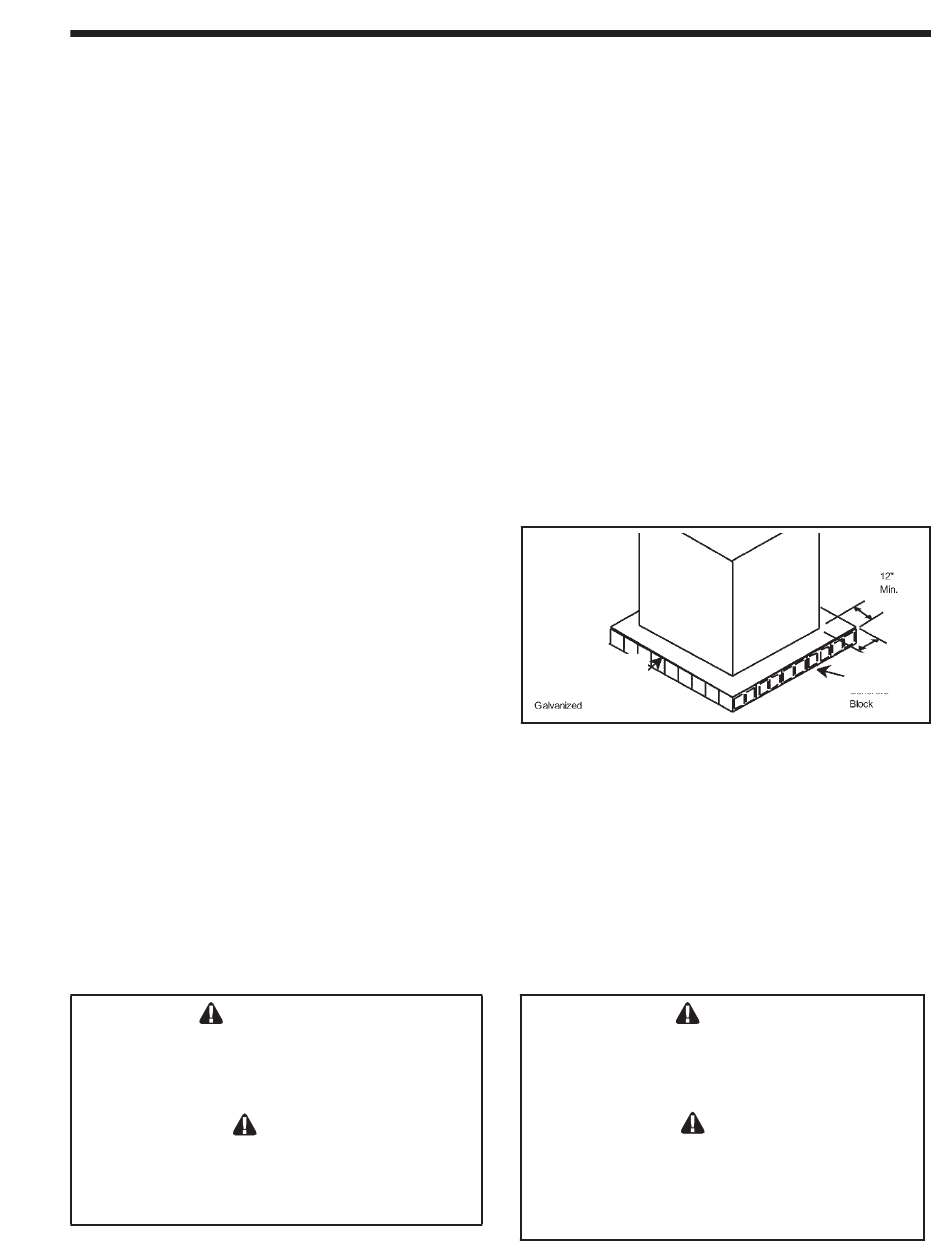

Figure 1. Installation classique sur un plancher
combustible.
Aux États-Unis, le National Fuel Gas Code permet le
positionnement d'un appareil de chauffage sur une surface
combustible en présence d'une plate-forme en maçonnerie creuse
d'au moins 102 mm (4 po) d'épaisseur, recouverte de tôle d'une
épaisseur minimale d'un calibre 24, et dépassant la largeur et
la profondeur du foyer d'au moins 305 mm (12 po) dans toutes
les directions, ce qui constitue une alternative au kit de base
incombustible Laars. La maçonnerie doit être posée avec les
extrémités non scellées et les joints appariés pour assurer une libre
Ne pas forcer le fonctionnement du moteur lorsque
l'actionneur est relié au volet, que ce soit en déplaçant
celui-ci, en tournant l'arbre ou en tournant l'indicateur
de position.
Ne pas forcer le fonctionnement du moteur lorsque
l'actionneur est relié au volet, que ce soit en déplaçant
celui-ci, en tournant l'arbre ou en tournant l'indicateur
de position.
Page 5
Bloc de
béton creux
Attention
