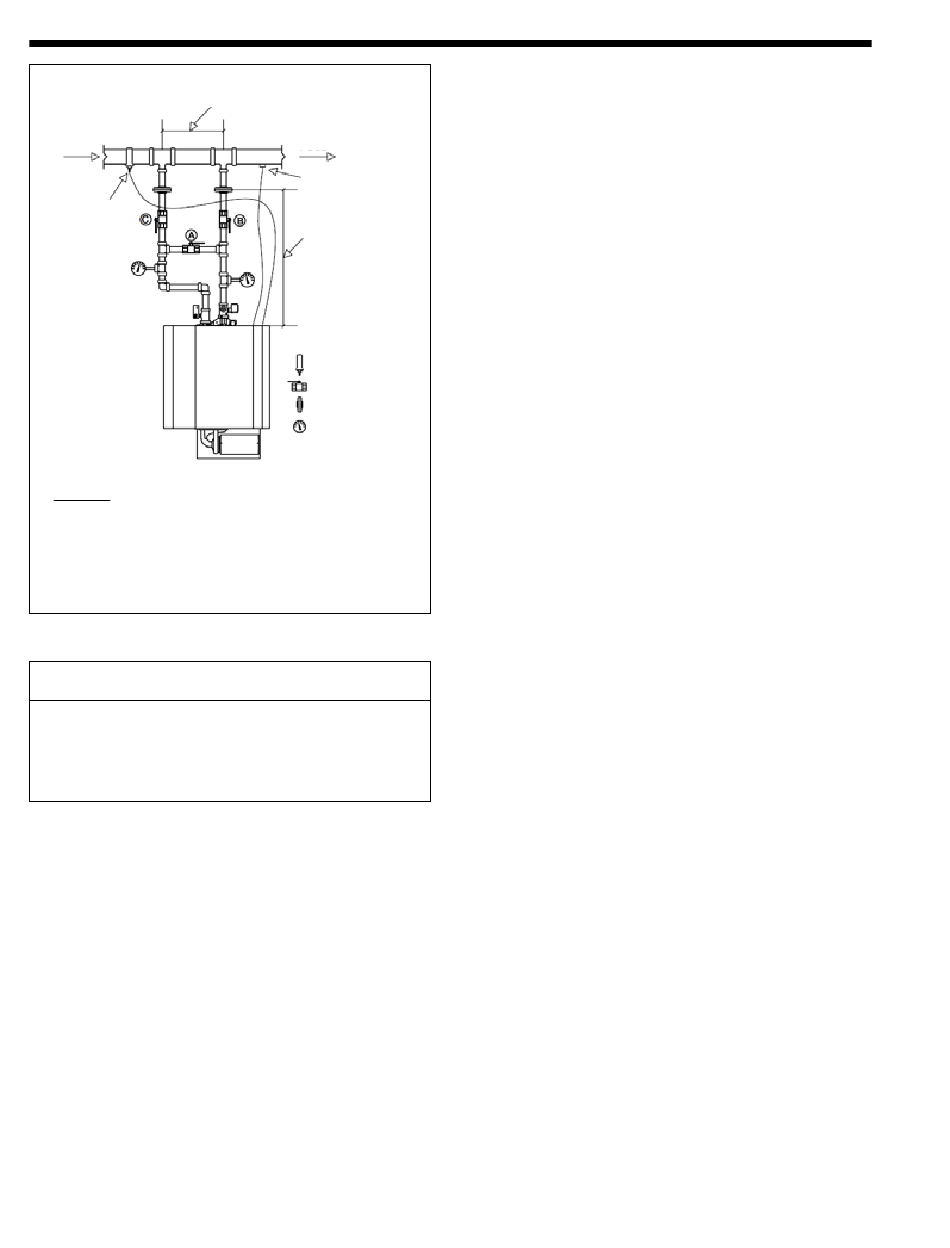

Figure 10. Disposition de la tuyauterie de l'appareil
de chauffage
Modèle d'appareil
500-850
1010 -1200
1430
1670-1825
Tableau 4. Débit minimum d'alimentation de la boucle de
chauffage
2.8 Positionnement et installation
de la sonde de température
Deux capteurs sensibles à la température sont installés sur
l'appareil de chauffage et nécessitent l'installation sur site
de bulbes thermostatiques, conformément aux instructions
de la figure 10.
1.
Installez la sonde immergée du capteur à thermistance
sur la face inférieure de la boucle de la piscine. La
sonde doit être installée en amont du té d'entrée de
l'appareil de chauffage. NE PAS INSTALLER le
bulbe dans la tuyauterie de la boucle de l'appareil de
chauffage, ou en aval du té en sortie de l'appareil.
2.
Enfilez le ressort et le dispositif de fixation sur le
câble du capteur et fixez le capteur dans la sonde
immergée.
3.
Acheminez le câble vers le panneau de commande
de l'appareil, à un endroit où il ne risque pas d'être
endommagé. Fixez le câble avec des serre-câbles en
TUYAU DIAM. 4 PO MAX.
VERS LA
PISCINE
CAPTEUR À
BULBE
DISTANCE MINIMALE
RECOMMANDÉE DE
76 CM/30 POUCES
DE TUYAUTERIE
MÉTALLIQUE AVANT
DE PASSER À LA
TUYAUTERIE EN
CPVC.
BERCEAU DE TUYAU AVEC
SONDE DE TEMPÉRATURE
VANNE D'ISOLEMENT
BRIDE DE TRANSITION
THERMOMÈTRE À CADRAN
Débit minimum de la
pompe filtrante
90 GAL/MIN
110 GAL/MIN
140 GAL/MIN
180 GAL/MIN
LAARS Heating Systems
nylon.
4.
Installez la sonde immergée du capteur à tube
capillaire/bulbe sur la face inférieure de la boucle
de la piscine. La sonde doit être installée en aval
du té en sortie de l'appareil de chauffage. NE PAS
INSTALLER le bulbe dans la tuyauterie de la boucle
de l'appareil de chauffage, ou en amont du té en sortie
de l'appareil.
5.
Acheminez le tube capillaire à un endroit où il ne
risque pas d'être endommagé. Fixez le tube avec des
serre-câbles.

2.9 Chlorateurs automatiques

Une forte concentration de chlore dans l'appareil de
chauffage peut s'avérer destructrice; il convient donc de
respecter scrupuleusement les règles suivantes relatives à
l'installation et à l'utilisation de ces appareils:
1.
Le chlorateur doit être installé de manière à introduire
le gaz ou la solution en aval du chauffe-piscine.
2.
Le chlorateur doit être câblé de façon à ce qu'il
fonctionne uniquement si la pompe du filtre est en
marche.
3.
Le chlorateur doit être équipé d'un dispositif anti-
siphon pour éviter tout retour d'eau chlorée lorsque la
pompe s'arrête.
4.
Lorsque le fonctionnement du chlorateur est tel qu'il
doit être installé du côté aspiration de la pompe, ou
en tout autre point où la solution de chlore traverse
le chauffe-piscine, ce dernier est exposé à de forts
risques de corrosion. Des concentrations excessives
de chlore provenant d'un mauvais réglage ou d'une
défaillance de l'équipement de chloration entraînent
de la corrosion. Les dégâts résultants causés à
l'échangeur thermique ne sont pas couverts par la
garantie constructeur.
SECTION 3.

Fonctionnement

3.1 Commandes – généralités
(consulter les figures 11 et 12)
1.
Commandes d'allumage électronique:
a.
Allumage intermittent:
Les veilleuses s'allument automatiquement
lors d'une demande de chauffe provenant du
thermostat (systèmes n° 4, 9 et 11). L'appareil
effectue son propre contrôle de sécurité et ouvre
les vannes principales uniquement si la veilleuse
est effectivement allumée. Si la flamme de la
veilleuse s'éteint, la vanne de gaz principale se
ferme en moins de 0,8 seconde.
b.
Veilleuse permanente à régulation électronique
(système n° 16):
En cas de défaillance de la flamme de
la veilleuse, le module de commande de
l'allumage réagit en moins de 0,8 seconde et
assure l'arrêt 100 % sécurisé de l'ensemble.
