M. Régulateur/Redresseur
N. Carburateur - Modèles de carburateurs
O. Radiateur d'huile (si présent)
P. Silencieux (si présent)
Q. Pompe à carburant
R.
1
Commutateur de démarrage
S.
1
Commande des gaz
T.
Commande de starter - Modèles de carburateurs
U. Filtre à carburant (si présent)
1
Certains moteurs et équipements disposent de commandes distantes. Se
reporter au manuel de l'équipement pour connaître l'emplacement et l'utilisation
des commandes à distance.

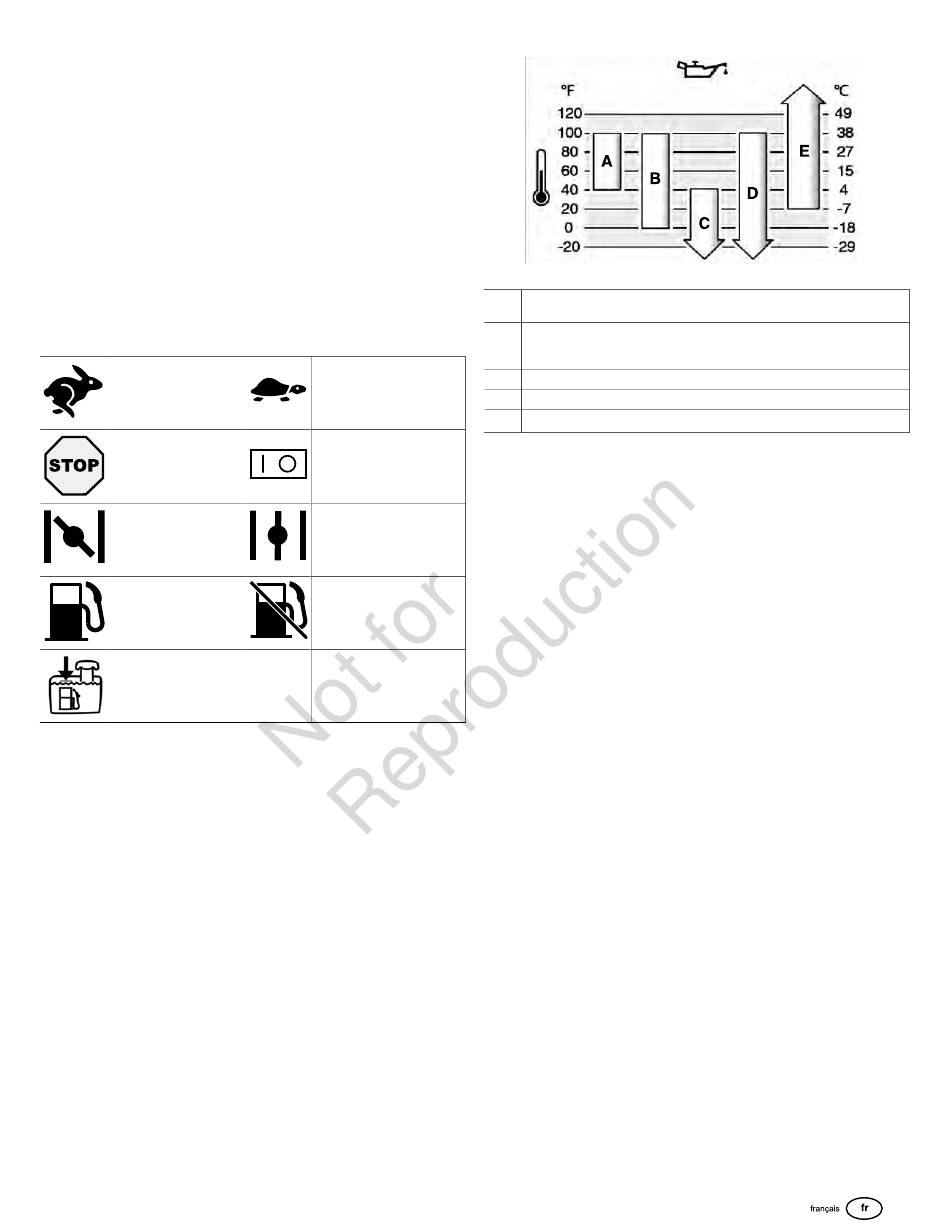

Symboles des commandes du moteur et
significations
Régime moteur - RAPIDE
Régime moteur - ARRÊT
Démarrage du moteur -
Starter FERMÉ
Bouchon de carburant
Robinet d'essence -
OUVERT
Niveau d'essence -
Maximum
Ne pas trop remplir le
réservoir

Fonctionnement

Recommandations concernant l'huile

Capacité d'huile : Voir la section Spécifications.
AVIS
Ce moteur est livré sans huile par Briggs & Stratton. Les fabricants d'équipements ou
les concessionnaires sont susceptibles d'avoir ajouté de l'huile au moteur. Avant de
démarrer le moteur pour la première fois, veiller à vérifier le niveau d'huile et à faire
l'appoint en suivant les instructions de ce manuel. Si vous démarrez le moteur sans
huile, il sera endommagé et irrécupérable et ne pourra être couvert par la garantie.
Nous recommandons l'utilisation d'huiles garanties et certifiées Briggs & Stratton
obtenir les meilleures performances. D'autres huiles détergentes de haute qualité sont
acceptables si elles sont de catégorie SF, SG SH, SJ ou supérieure. Ne pas utiliser
d'additifs spéciaux.
Les températures extérieures déterminent la juste viscosité de l'huile pour le moteur.
Utiliser le diagramme pour sélectionner la meilleure viscosité pour la plage de
températures extérieures prévues. Les moteurs de la plupart des équipements
d'alimentation extérieurs fonctionnent bien avec de l'huile synthétique 5W-30. Pour les
équipements utilisés par grande chaleur, l'huile synthétique Vanguard
meilleure protection.
1
Régime moteur - LENT
MARCHE - ARRÊT
Vérification du niveau d'huile
Voir Figure : 5
Avant d'ajouter de l'huile ou de vérifier le niveau
Démarrage du moteur -
Starter OUVERT
1.
Robinet d'essence - FERMÉ
2.
3.
4.
5.
Système de détection de niveau d'huile
bas (le cas échéant)
Certains moteurs sont équipés d'une sonde de détection de niveau d'huile bas. Si le
niveau d'huile est insuffisant, la sonde active un voyant d'alerte ou arrête le moteur.
Arrêter le moteur et procéder comme décrit ci-dessous avant de remettre en marche le
moteur.
®
pour
Recommandations concernant le
carburant
Le carburant doit répondre à ces exigences :
®
15W-50 offre la
Pour empêcher que de la gomme ne se forme dans le circuit d'alimentation, mélanger
un stabilisateur de carburant à l'essence. Voir Stockage. Tous les carburants ne sont
pas identiques. Si des problèmes de démarrage ou de performance se produisent,
A SAE 30 – En dessous de 40 °F (4 °C), l'utilisation d'huile SAE 30 rendra
difficile le démarrage du moteur.
B 10W-30 – Au-dessus de 80 °F (27 °C), l'utilisation d'huile 10W-30
peut augmenter la consommation d'huile. Vérifier le niveau d'huile plus
fréquemment.
C 5W-30
D 5W-30 synthétique
E
®
Vanguard Synthétique 15W-50
• Mettre le moteur de niveau.
• Nettoyer le pourtour de l'orifice de remplissage de tout débris.
Retirer la jauge (A, Figure 5) et la nettoyer avec un chiffon propre.
Engager entièrement la jauge (A, Figure 5).
Sortir la jauge et vérifier le niveau d'huile. Il doit être au ras de l'indicateur de
niveau maximum (B, Figure 5) sur la jauge.
Si le niveau est insuffisant, ajouter de l'huile en l'incorporant par l'orifice de
remplissage du moteur (C, Figure 5). Ne pas trop remplir. Après avoir ajouté de
l'huile, attendre une minute, puis vérifier à nouveau le niveau d'huile.
Engager entièrement la jauge (A, Figure 5).
• Mettre le moteur de niveau.
• Contrôler le niveau d'huile. Se reporter à la section Vérifier le niveau d'huile .
• Si le niveau est insuffisant, faire l'appoint avec la quantité appropriée d'huile.
Mettre le moteur en marche et s'assurer que le voyant d'alerte (si prévu) n'est pas
allumé.
• Si le niveau d'huile est correct, ne pas faire démarrer le moteur. Contacter un
Réparateur agréé Briggs & Stratton pour corriger un problème d'huile.
• Essence sans plomb, propre et fraîche.
• Au minimum 87 octanes/87 AKI (91 RON). Utilisation en haute altitude, voir ci-
dessous.
• L'essence contenant jusqu'à 10 % d'éthanol (carburol) est acceptable.
AVIS Ne pas utiliser d'essence non approuvée telle que l'E15 ou l'E85. Ne pas
mélanger de l'huile à l'essence ou modifier le moteur pour qu'il puisse utiliser
d'autres carburants. L'utilisation de carburants non approuvés peut endommager les
composants du moteur, ce qui n'est pas couvert par la garantie.
