Montage de l'îlot de vannes FESTO sur le module d'interface pneumatique
1. Posez l'îlot de vannes FESTO sur la plaque de connexion. Les bords ondulés de la
2. Vissez la plaque de connexion par la face inférieure à l'îlot de vannes FESTO (couple de
3. Appuyez le joint d'étanchéité plat sur la face inférieure de l'îlot de vannes FESTO.
4. Posez l'îlot de vannes FESTO avec la plaque de connexion sur le module d'interface
5. Vissez la plaque de connexion au module d'interface pneumatique (couple de serrage
Système de périphérie décentralisée ET 200pro
Instructions de service, 03/2013, A5E00335545-08
plaque de connexion et le module d'interface pneumatique doivent être superposés.
serrage 2 Nm). Utilisez pour cela le tournevis cruciforme, taille 1 et les 4 vis cruciforme
3x16.
Vérifiez que le joint est positionné de manière centrée et correcte.
pneumatique. Les bords ondulés se trouvent du côté des LED.
2 Nm). Utilisez pour cela le tournevis cruciforme, taille 2 et les vis cruciforme 5x30.

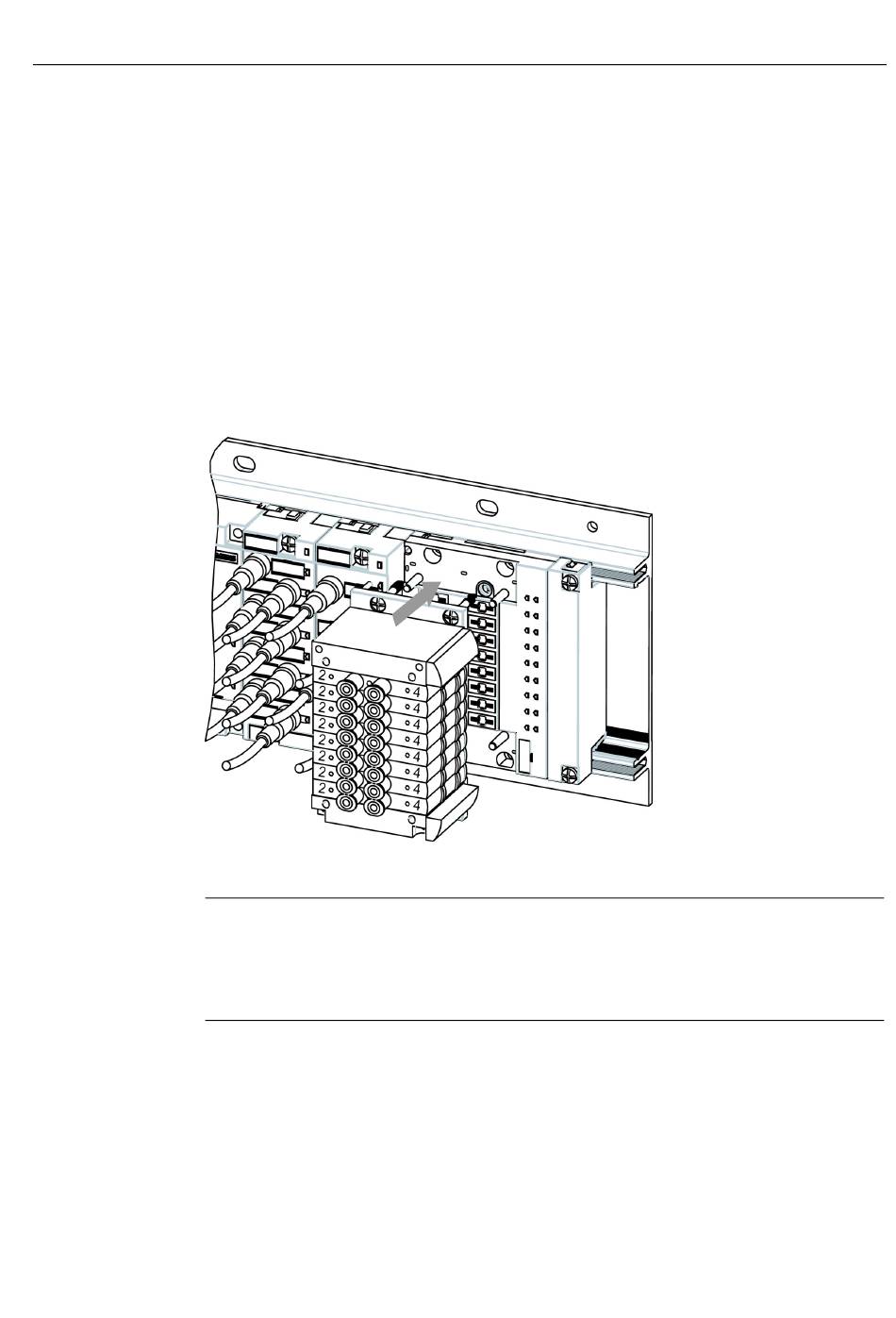

Figure 3-10 Montage de l'îlot de vannes FESTO sur le module d'interface pneumatique
Remarque
Sur la plaque de connexion sont montés deux joints toriques assurant l'étanchéité entre
la plaque de connexion et le module électronique. Lors du remplacement du module
d'interface pneumatique, vous devez remplacer les deux joints toriques ayant une taille
de 5x1,2.
3.7 Montage du module de terminaison
