Montage d'un réseau PROFIBUS DP
La figure suivante présente le montage typique d'un réseau PROFIBUS DP. Les maîtres DP
sont intégrés dans l'appareil respectif, par ex. le S7-400 ou le S7-300 est équipé d'une
interface PROFIBUS DP. Les esclaves DP sont les systèmes périphériques décentralisés
qui sont reliés aux maîtres DP via le PROFIBUS DP.

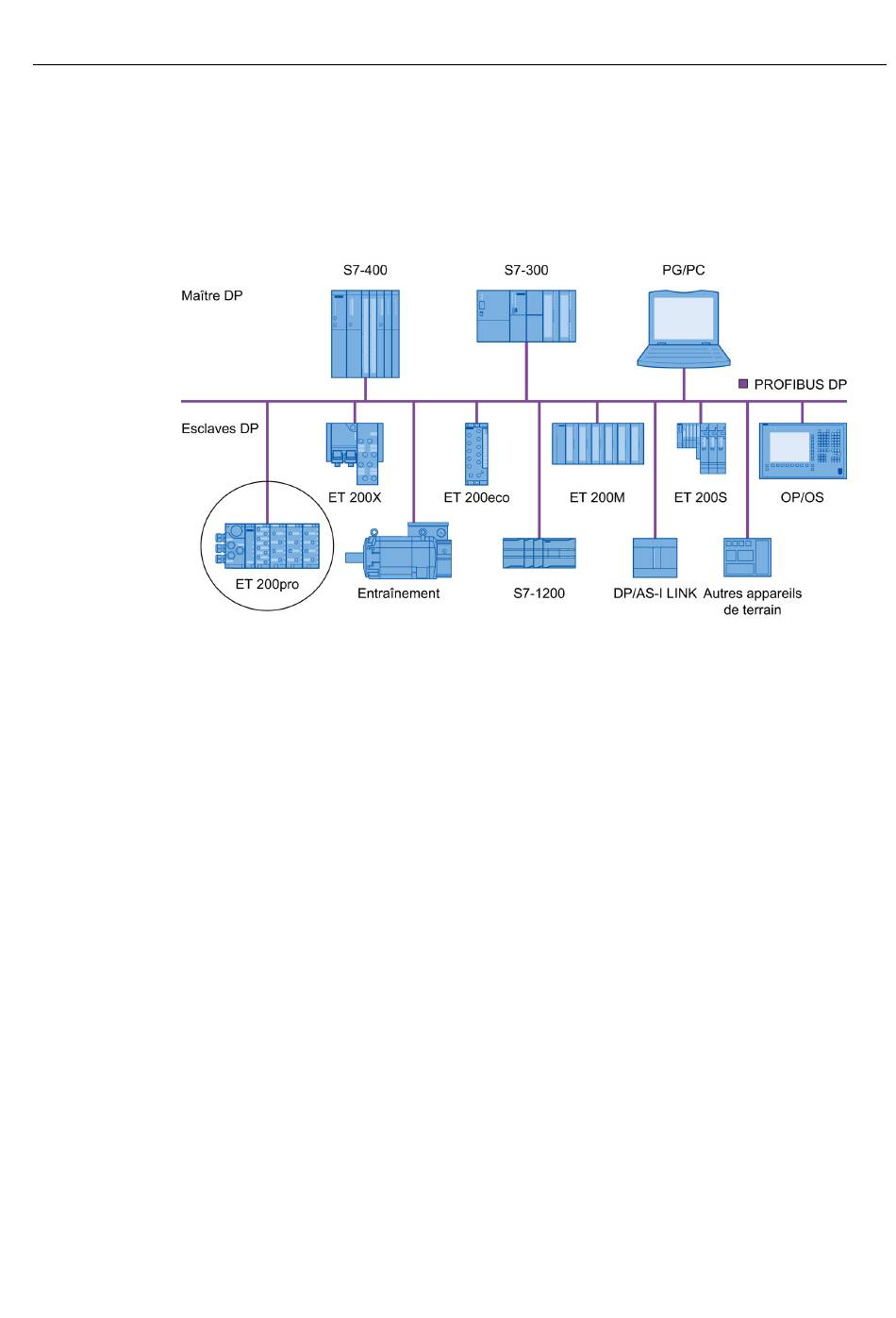

Figure 1-1
Système de périphérie décentralisée ET 200pro
Instructions de service, 03/2013, A5E00335545-08
Montage typique d'un réseau PROFIBUS DP
1.2 Qu'est-ce que PROFIBUS DP ?
Description
