14.4 Module électronique TOR 4 DO DC 24V/2.0A (6ES7142-4BD00-0AA0)

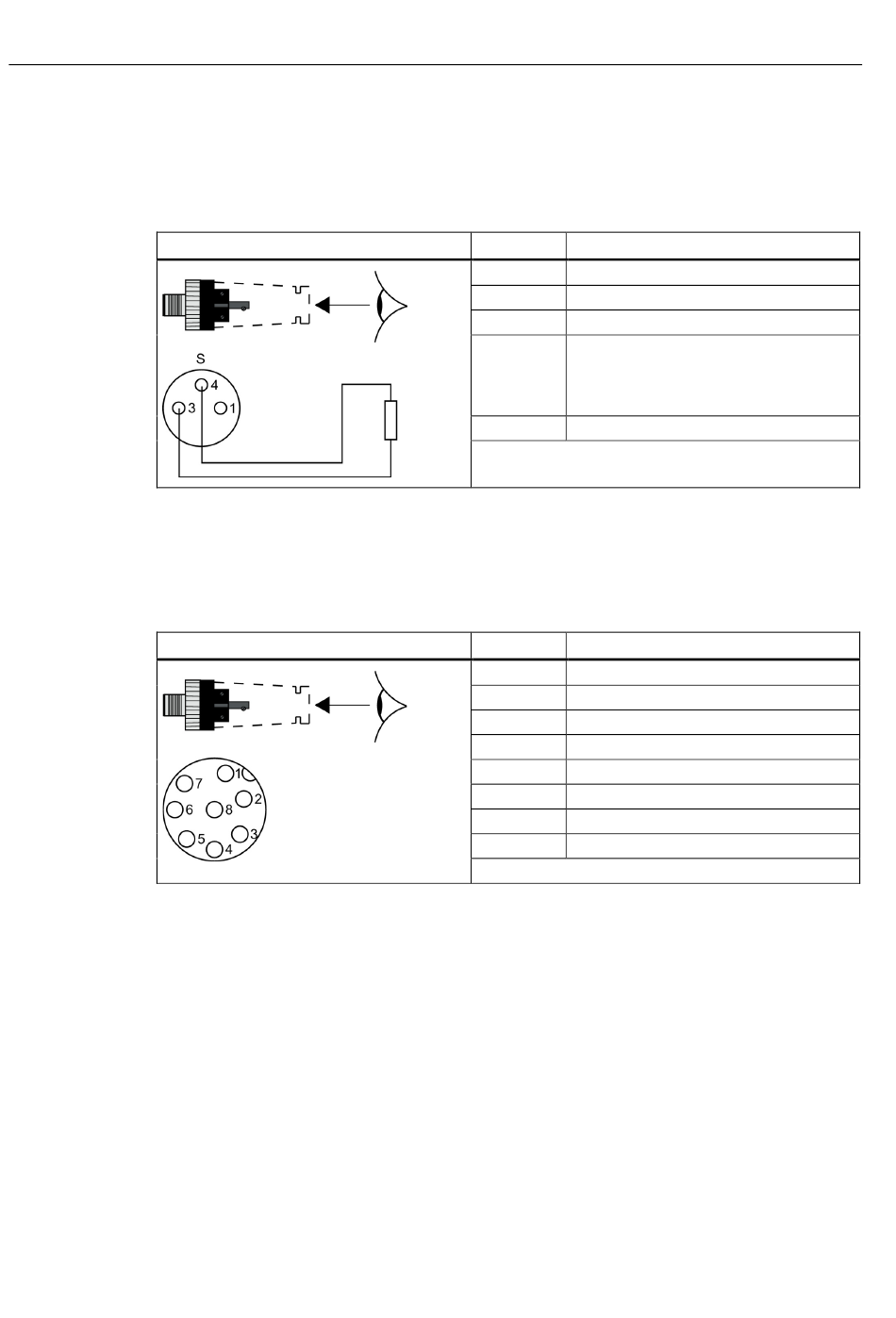

Brochage sur l'embase CM IO 8 x M8
Le tableau suivant vous indique le brochage du 4 DO DC 24V/2.0A sur l'embase
CM IO 8 x M8.
Schéma fiche de couplage
Brochage sur l'embase CM IO 2 x M12
Le tableau suivant vous indique le brochage du 4 DO DC 24V/2.0A sur l'embase
CM IO 2 x M12.
Schéma fiche de couplage
352
Borne Brochage de X1 à X8
1 Non affectée
- -
3 Masse de l'alimentation de la charge 2M
4 Signal de sortie DQ
Signal de sortie DQ
Signal de sortie DQ
Signal de sortie DQ
S (blindage) Terre fonctionnelle FE
Les connecteurs X5 à X8 ne sont pas affectés
Borne Brochage X1 et X2
1 Signal de sortie DQ
2 Signal de sortie DQ
3 Signal de sortie DQ
4 Signal de sortie DQ
5 Non affectée
6 Non affectée
7 Masse de l'alimentation de la charge 2M
8 Terre fonctionnelle FE
Le connecteur X2 n'est pas affecté
