Siemens SIMATIC ET 200pro Instructions De Service page 77

Montage d'une ET 200pro avec embase CM IM PN M12, 7/8"

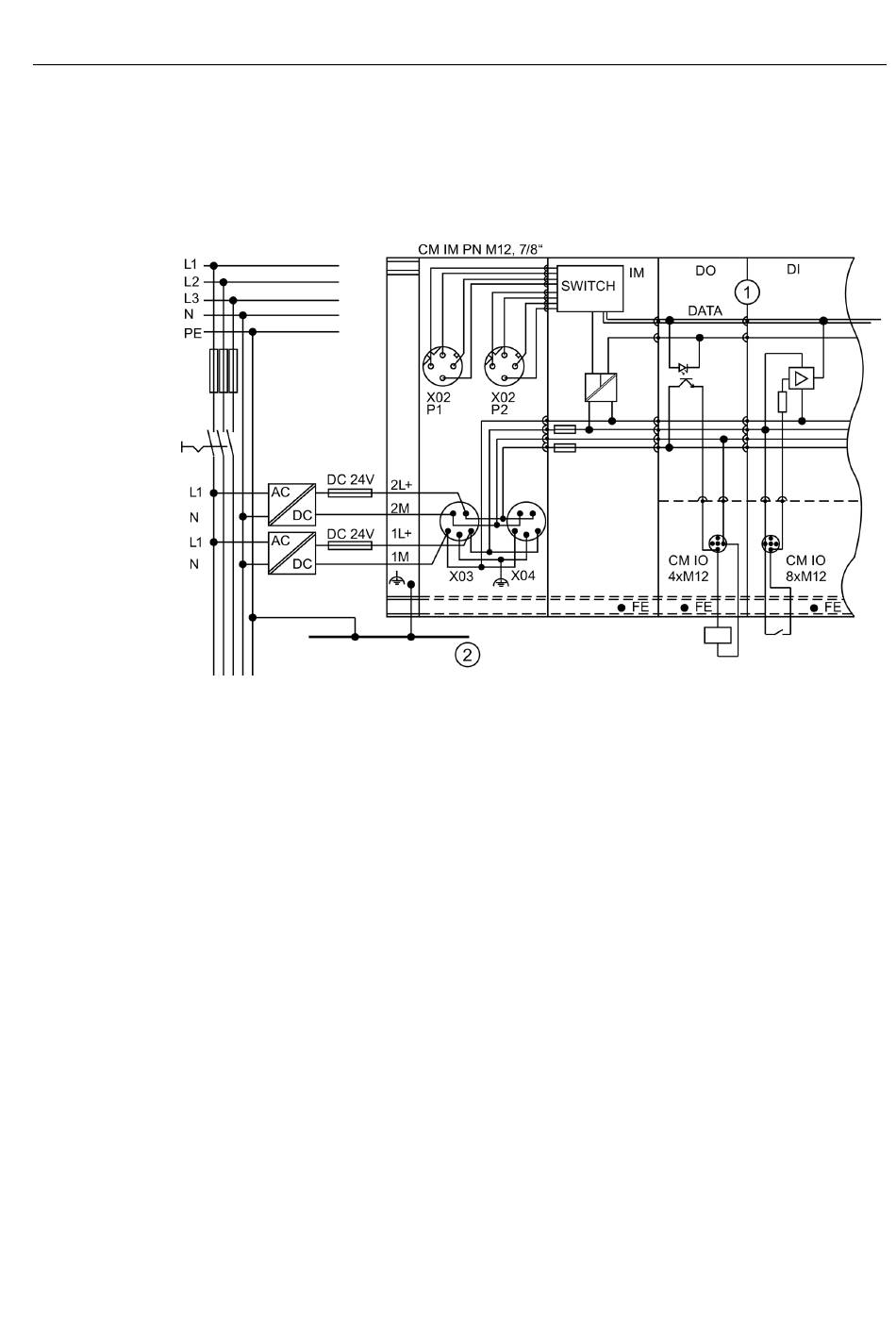

La figure ci-après montre les conditions de potentiel d'un montage ET 200pro avec l'embase
CM IM PN M12, 7/8" sur le module d'interface IM154-4 PN High Feature
(6ES7154-4AB10-0AB0).
①
②
Figure 4-4
Système de périphérie décentralisée ET 200pro
Instructions de service, 03/2013, A5E00335545-08
Bus interne
Collecteur de terre
Montage d'une ET 200pro avec embase CM IM PN M12, 7/8"
4.3 Montage électrique de l'ET 200pro
Raccordement
77
