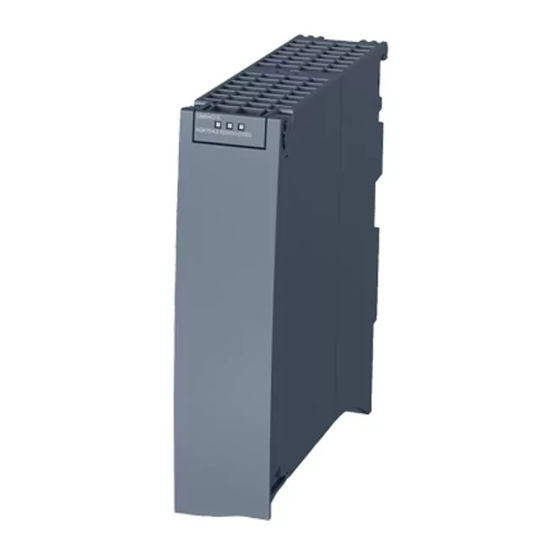

Siemens SIMATIC S7-1500 Manuel D'utilisation

Siemens SIMATIC S7-1500 Manuel D'utilisation

Masquer les pouces Voir aussi pour SIMATIC S7-1500:

Publicité

Liens rapides

Télécharger ce manuel
Structure et utilisation de la mémoire CPU

Publicité

loading

Manuels Connexes pour Siemens SIMATIC S7-1500

Sommaire des Matières pour Siemens SIMATIC S7-1500

  • Page 1 Structure et utilisation de la mémoire CPU...
  • Page 2 Avantpropos Guide de la documentation Descriptions fonctionnelles Zones de mémoire et SIMATIC rémanence Utilisation de la mémoire et exemples d'applications S7-1500, S7-1500R/H, SIMATIC Drive Controller, Carte mémoire SIMATIC ET 200SP, ET 200pro Structure et utilisation de la mémoire CPU Description fonctionnelle 11/2019 A5E03461666-AD...
  • Page 3 Tenez compte des points suivants: ATTENTION Les produits Siemens ne doivent être utilisés que pour les cas d'application prévus dans le catalogue et dans la documentation technique correspondante. S'ils sont utilisés en liaison avec des produits et composants d'autres marques, ceux-ci doivent être recommandés ou agréés par Siemens. Le fonctionnement correct et sûr des produits suppose un transport, un entreposage, une mise en place, un montage, une mise en service, une utilisation et une maintenance dans les règles de l'art.
  • Page 4 ● SIMATIC Drive Controller ● les CPU du système périphérique décentralisé ET 200SP ● les CPU basées sur SIMATIC S7-1500 du système périphérique décentralisé ET 200pro Le manuel indique également : ● comment utiliser les zones de mémoire de manière optimale ●...
  • Page 5 Domaine de validité de la documentation La présente documentation s'applique pour les unités centrales des systèmes SIMATIC S7-1500, SIMATIC Drive Controller, ET 200SP et pour le ET 200pro. Les CPU du système redondant S7-1500R/H ne prennent pas en charge tous les objets mémoire présentés dans cette description fonctionnelle.
  • Page 6 Les fonctions que vous connaissez pour Manuel de la • modifiés plication de la description les CPU du SIMATIC S7-1500 sont réali- CPU 1510SP-1 PN fonctionnelle aux CPU du sées dans les CPU d'une autre version (https://support.industry.sie système de périphérie dé- (ET 200SP) et dans la CPU 1516pro-2 PN mens.com/cs/ww/fr/view/90...
  • Page 7 Pour garantir la sécurité des installations, systèmes, machines et réseaux contre les cybermenaces, il est nécessaire de mettre en œuvre - et de maintenir en permanence - un concept de sécurité industrielle global et de pointe. Les produits et solutions de Siemens constituent une partie de ce concept.
  • Page 8 Ces informations vous sont fournies par Siemens Industry Online Support sur Internet (https://support.industry.siemens.com). Industry Mall L'Industry Mall est le catalogue et le système de commande de Siemens AG pour les solutions d'automatisation et d'entraînements sur la base de Totally Integrated Automation (TIA) et Totally Integrated Power (TIP).
  • Page 9 Sommaire Avantpropos ..........................3 Guide de la documentation Descriptions fonctionnelles ..............9 Zones de mémoire et rémanence ....................11 Zones de mémoire ......................11 2.1.1 Particularités des CPU du système redondant S7-1500R/H ..........14 Espace mémoire requis et ressources mémoire..............16 Zones de mémoire rémanente ....................22 Synthèse du comportement rémanent ................26 2.4.1 Comportement rémanent des objets mémoire ..............26...
  • Page 10 Les manuels système et le guide de mise en route décrivent en détail la configuration, le montage, le câblage et la mise en service des systèmes SIMATIC S7-1500, ET 200MP, ET 200SP et ET 200AL. Pour la CPU 1516pro-2 PN, référez-vous aux instructions de service correspondantes.
  • Page 11 à tout moment d'une vue d'ensemble de vos requêtes en cours. Pour utiliser la fonctionnalité complète de "mySupport", il suffit de vous enregistrer une seule fois. Vous trouverez "mySupport" sur Internet (https://support.industry.siemens.com/My/ww/fr). Exemples d'application Les exemples d'application mettent à votre disposition différents outils et exemples pour la résolution de vos tâches d'automatisation.
  • Page 12 Zones de mémoire et rémanence Zones de mémoire Les données d'automatisation se trouvent sur le système d'automatisation dans différentes zones de mémoire. Le disque dur de la console de programmation contient les données hors ligne du projet créé dans STEP 7. Les données en ligne du projet se trouvent dans la mémoire de chargement sur la carte mémoire SIMATIC.
  • Page 13 Linux parallèlement au runtime CPU. Runtime Linux est l'environnement d'exécution pour les applications exécutables sous Linux, par ex. les applications Runtime C/C++. Pour plus d'informations sur les CPU concernées, référez-vous au manuel CPU 1518- 4 PN/DP MFP (https://support.industry.siemens.com/cs/ww/fr/view/109749061) et l'information produit CPU 1518(F)-4 PN/DP MFP (https://support.industry.siemens.com/cs/ww/fr/view/109756478). Pour plus d'informations sur la création d'applications Runtime C/C++, référez-vous au manuel SIMATIC S7-...
  • Page 14 ● Manuel système SIMATIC Drive Controller (https://support.industry.siemens.com/cs/ww/fr/view/109766665) ● Manuel système Système de périphérie décentralisée ET 200SP (http://support.automation.siemens.com/WW/view/fr/58649293) ● Instructions de service ET 200pro CPU 1513pro-2 PN (https://support.industry.siemens.com/cs/ww/fr/view/109769507) et ET 200pro CPU 1516pro-2 PN (https://support.industry.siemens.com/cs/ww/fr/view/109482416) Structure et utilisation de la mémoire CPU Description fonctionnelle, 11/2019, A5E03461666-AD...
  • Page 15 Zones de mémoire et rémanence 2.1 Zones de mémoire Autres zones de mémoire Parallèlement aux zones de mémoire écrites pour le programme utilisateur et les données, la CPU dispose d'autres zones de mémoire. Les autres zones de mémoire comprennent entre autres : ●...
  • Page 16 CPU et d'affecter les données du projet aux CPU respectives. Pour plus d'informations sur les ID de redondance des CPU, reportez-vous au manuel système Système redondant S7-1500R/H (https://support.industry.siemens.com/cs/ww/fr/view/109754833). Pour une vue d'ensemble du comportement rémanent des différents objets mémoire, référez-vous au chapitre Comportement rémanent des objets mémoire (Page 26).
  • Page 17 Zones de mémoire et rémanence 2.2 Espace mémoire requis et ressources mémoire Espace mémoire requis et ressources mémoire En fonction des CPU des familles de produits utilisées, vous pouvez consulter les informations suivantes sur les zones de mémoire de la CPU : Famille de produits Informations consultables sur les zones de mémoire de la CPU via : STEP 7...
  • Page 18 Veuillez également vous référer à la FAQ "Comment estimer le besoin en taille mémoire de votre programme utilisateur dans la mémoire de chargement d'une CPU S7-1500 et d'une CPU ET 200SP (Open Controller) ?" sur Internet (https://support.industry.siemens.com/cs/ww/fr/view/97553417). Remarque Affichage des ressources mémoire sous "Informations sur le programme"...
  • Page 19 Zones de mémoire et rémanence 2.2 Espace mémoire requis et ressources mémoire Données sur la carte mémoire SIMATIC Outre le programme et les éléments de programme associés (blocs, types de données, objets pour Motion Technology et variables API), les données suivantes sont également enregistrées sur la carte mémoire : ●...
  • Page 20 Zones de mémoire et rémanence 2.2 Espace mémoire requis et ressources mémoire Affichage des ressources mémoire dans STEP 7 En mode de fonctionnement connecté, la fonction en ligne "Mémoire" indique les informations suivantes sur la mémoire : ● Espace de la mémoire de chargement total, disponible et déjà utilisé sur la carte mémoire SIMATIC.
  • Page 21 Zones de mémoire et rémanence 2.2 Espace mémoire requis et ressources mémoire Affichage des ressources mémoire sur l'écran de la CPU Pour obtenir des informations à l'écran concernant l'espace mémoire disponible, procédez de la manière suivante : ● À l'aide des touches fléchées, sélectionnez sur l'écran le menu "Diagnostic". ●...
  • Page 22 Des informations détaillées sur l'utilisation du serveur Web sont indiquées dans la description fonctionnelle Serveur Web S7-1500 (https://support.industry.siemens.com/cs/ww/fr/view/59193560). Figure 2-4 Affichage des ressources mémoire sur le serveur Web Remarque Système redondant S7-1500R/H...
  • Page 23 Zones de mémoire et rémanence 2.3 Zones de mémoire rémanente Zones de mémoire rémanente Introduction Les CPU disposent d'une mémoire pour le stockage de données rémanentes lors de la MISE HORS TENSION. La taille de la mémoire rémanente est indiquée dans les caractéristiques techniques de la CPU concernée.
  • Page 24 Pour de plus amples informations sur les blocs de données optimisés et non optimisés, référez-vous au guide de programmation pour S7-1200/S7-1500 (https://support.industry.siemens.com/cs/de/de/view/90885040/en). Variables d'un bloc de données d'instance d'un bloc fonctionnel Les variables d'un bloc de données d'instance d'un bloc fonctionnel peuvent être définies comme étant rémanentes dans STEP 7.
  • Page 25 Zones de mémoire et rémanence 2.3 Zones de mémoire rémanente Création d'un bloc de données dans le programme utilisateur L'instruction "CREATE_DB" permet de générer un nouveau bloc de données dans la mémoire de chargement et/ou de travail. Pour les blocs de données que vous créez dans la mémoire de chargement, le bloc de données généré...
  • Page 26 Zones de mémoire et rémanence 2.3 Zones de mémoire rémanente Mémentos, temporisations, compteurs Le nombre de mémentos, temporisations et compteurs rémanents peut être défini dans STEP 7 dans la table des variables API à l'aide du bouton "Rémanence". Figure 2-7 Définition du nombre de mémentos, temporisations, compteurs rémanents (en commençant par 0, puis sans interruption) à...
  • Page 27 Zones de mémoire et rémanence 2.4 Synthèse du comportement rémanent Synthèse du comportement rémanent 2.4.1 Comportement rémanent des objets mémoire Ce chapitre vous donne un aperçu du comportement rémanent des objets mémoire des CPU. Outre les zones de mémoire rémanentes décrites précédemment, il existe également d'autres objets avec un comportement de rémanence, par ex.
  • Page 28 Zones de mémoire et rémanence 2.5 Comportement de la mémoire lors du chargement de modifications de logiciel Tampon de diagnostic Les 500 entrées les plus actuelles dans le tampon de diagnostic sont conservées après une défaillance de tension et ne sont pas affectées par l'effacement général. Le tampon de diagnostic peut uniquement être supprimé...
  • Page 29 Zones de mémoire et rémanence 2.5 Comportement de la mémoire lors du chargement de modifications de logiciel Réserve de mémoire des blocs de données globaux et des blocs de données d'instance Chaque bloc fonctionnel ou bloc de données avec l'attribut "Accès au bloc optimisé" contient par défaut une réserve de mémoire que vous pouvez utiliser pour des modifications ultérieures de l'interface.
  • Page 30 Zones de mémoire et rémanence 2.6 Espace mémoire requis lors du chargement de modifications de logiciel Espace mémoire requis lors du chargement de modifications de logiciel Espace mémoire requis en état de fonctionnement RUN Pour pouvoir exécuter le déroulement cohérent et complet du chargement, la CPU requiert un espace mémoire disponible suffisant dans la mémoire de travail et sur la carte mémoire SIMATIC.
  • Page 31 Zones de mémoire et rémanence 2.6 Espace mémoire requis lors du chargement de modifications de logiciel ● Chargement en état de fonctionnement STOP – Si le chargement en plusieurs étapes n'est pas possible, chargez les modifications volumineuses en état de fonctionnement STOP. ●...
  • Page 32 Zones de mémoire et rémanence 2.6 Espace mémoire requis lors du chargement de modifications de logiciel Exemple : Un programme STEP 7 contient un bloc d'organisation (OB), 20 fonctions (FC) et un bloc de données (DB). L'OB appelle les 20 FC. Toutes les FC accèdent au DB. Si vous modifiez le code de programme dans l'une des FC, le chargement qui suivra ne contiendra que la FC modifiée.
  • Page 33 Zones de mémoire et rémanence 2.6 Espace mémoire requis lors du chargement de modifications de logiciel Afin de repérer les interdépendances de chaque objet, double-cliquez dans le navigateur de projets sur "Informations sur le programme". Dans la boîte de dialogue "Informations sur le programme", sélectionnez l'onglet "Structure de dépendances".
  • Page 34 ?" sur Internet (https://support.industry.siemens.com/cs/ww/fr/view/107108015). ● "Why can you not load the project data into the load memory of the S7-1500 CPU when the number of alarms and messages is too large?"...
  • Page 35 Utilisation de la mémoire et exemples d'applications Utilisation de la mémoire pour des blocs de données Exécution du traitement ● Sauvegarder des enregistrements dans la mémoire de chargement STEP 7 envoie les différents enregistrements dans un bloc de données n'intervenant pas dans l'exécution et charge celui-ci dans la CPU.
  • Page 36 Veuillez également consulter la FAQ "Comment configurer des blocs de données avec l'attribut "sauvegarder uniquement dans la mémoire de chargement" pour le S7-1200/S7- 1500 ?" sur Internet (https://support.industry.siemens.com/cs/ww/fr/view/53034113). Remarque Les instructions, qui permettent d'accéder à la carte mémoire SIMATIC, ont une performance moindre que celles accédant à...
  • Page 37 Utilisation de la mémoire et exemples d'applications 3.2 Utilisation de la mémoire pour des recettes Utilisation de la mémoire pour des recettes Introduction Une recette est une collection de jeux de paramètres de structure similaire. Ces enregistrements de recettes se trouvent dans la mémoire de chargement, dans un bloc de données, et n'utilisent pas d'espace dans la mémoire de travail.
  • Page 38 Afin d'éviter toute manipulation indésirable, paramétrez les droits d'accès au serveur Web dans STEP 7. De plus amples informations sur le serveur Web vous sont proposées dans la description fonctionnelle Serveur Web (http://support.automation.siemens.com/WW/view/fr/59193560). ● Exportation de données de recette L'instruction "RecipeExport" permet d'exporter depuis la mémoire de chargement tous les enregistrements de recette d'un bloc de données recette vers un fichier CSV sur la carte...
  • Page 39 (https://support.industry.siemens.com/cs/ww/fr/view/109766665) • Manuel système Système de périphérie décentralisée ET 200SP (http://support.automation.siemens.com/WW/view/fr/58649293) • Instructions de service ET 200pro CPU 1513pro-2 PN (https://support.industry.siemens.com/cs/ww/fr/view/109769507) et ET 200pro CPU 1516pro-2 PN (https://support.industry.siemens.com/cs/ww/fr/view/109482416) Plus d'informations De plus amples informations sur les instructions relatives aux recettes sont disponibles dans l'aide en ligne de STEP 7 sous "Programmer API >...
  • Page 40 Utilisation de la mémoire et exemples d'applications 3.3 Utilisation de la mémoire pour Data Logging Utilisation de la mémoire pour Data Logging 3.3.1 Aperçu de Data Logging Avec l'archivage de données (Data Logging), vous enregistrez des valeurs de processus sélectionnées dans le programme utilisateur vers un fichier, le fichier-journal de données (Data Log).
  • Page 41 Utilisation de la mémoire et exemples d'applications 3.3 Utilisation de la mémoire pour Data Logging Vous gérez vos Data Logs à l'aide du serveur Web intégré. Sur la page Web standard "Gestionnaire de fichiers" (Filebrowser), vous pouvez télécharger des Data Logs. Une fois que vous avez transféré...
  • Page 42 Utilisation de la mémoire et exemples d'applications 3.3 Utilisation de la mémoire pour Data Logging 3.3.2 Structure des données du fichier archives (Data Log) Introduction L'instruction "DataLogCreate" vous permet de créer un Data Log dans STEP 7. Le paramètre NAME attribue un nom au Data Log. Les paramètres DATA et HEADER déterminent le type de données de tous les éléments d'un enregistrement de Data Log et l'en-tête de ce dernier.
  • Page 43 Utilisation de la mémoire et exemples d'applications 3.3 Utilisation de la mémoire pour Data Logging 3.3.3 Instructions pour Data Logging Vue d'ensemble Le tableau suivant donne un aperçu des instructions pour l'archivage de données (Data Logging). Les instructions Data Logging se trouvent dans STEP 7 dans la Task Card "Instructions"...
  • Page 44 • Manuel système Système de périphérie décentralisée ET 200SP (https://support.industry.siemens.com/cs/ww/fr/view/109482416) • Manuel système SIMATIC Drive Controller (https://support.industry.siemens.com/cs/ww/fr/view/109766665) • Instructions de service ET 200pro CPU 1513pro-2 PN (https://support.industry.siemens.com/cs/ww/fr/view/109769507) et ET 200pro CPU 1516pro-2 PN (https://support.industry.siemens.com/cs/ww/fr/view/109482416) 3.3.4 Exemple de programme Data Logging (archives) Cet exemple de programme décrit la mémorisation des valeurs de processus pour le...
  • Page 45 Utilisation de la mémoire et exemples d'applications 3.3 Utilisation de la mémoire pour Data Logging Variables du bloc de données L'image suivante présente les variables du bloc de données "My_Datalog_Vars". Ces variables sont utilisées par les instructions de Data Logging "DataLogCreate" et "DataLogNewFile".
  • Page 46 Utilisation de la mémoire et exemples d'applications 3.3 Utilisation de la mémoire pour Data Logging Réseau 1 Un front montant au niveau de REQ lance la création du Data Log. Figure 3-5 Réseau 1 Réseau 2 Saisissez la sortie DONE de "DataLogCreate", car après l'exécution de "DataLogCreate", son paramétrage ne sera sur 1 que pour un seul cycle.
  • Page 47 Utilisation de la mémoire et exemples d'applications 3.3 Utilisation de la mémoire pour Data Logging Réseau 4 L'état de l'entrée EN est basé sur l'instant auquel l'exécution de "DataLogCreate" se termine. Une exécution de "DataLogCreate" s'étend sur plusieurs cycles et doit se terminer avant l'exécution d'un processus d'écriture.
  • Page 48 Utilisation de la mémoire et exemples d'applications 3.3 Utilisation de la mémoire pour Data Logging Réseau 6 Un front montant à l'entrée REQ de l'instruction "DataLogOpen" simule l'activation par l'utilisateur d'une touche d'un appareil IHM qui ouvre un Data Log. Lorsque vous ouvrez un Data Log contenant tous les enregistrements avec les données de processus, l'exécution suivante de l'instruction "DataLogWrite"...
  • Page 49 Utilisation de la mémoire et exemples d'applications 3.3 Utilisation de la mémoire pour Data Logging Figure 3-11 Réseau 7 Les Data Logs créés dans l'exemple de programme se trouvent sur la page Web standard "Gestionnaire de fichiers" du site Web de la CPU dans le dossier "\datalogs". La figure suivante représente la page standard du serveur Web avec l'exemple de la CPU 1516-3 PN/DP.
  • Page 50 Utilisation de la mémoire et exemples d'applications 3.3 Utilisation de la mémoire pour Data Logging Sur la page Web DataLogs, vous pouvez afficher tous les DataLogs que vous avez créés. En cliquant sur l'icône , vous pouvez appeler et vider le fichier DataLog correspondant. Remarque Gestion de fichiers DataLog via un lecteur de carte Ne supprimez pas et ne modifiez pas non plus les DataLogs à...
  • Page 51 Utilisation de la mémoire et exemples d'applications 3.3 Utilisation de la mémoire pour Data Logging Tableau 3- 2 Exemples de Data Logs téléchargés affichés dans Microsoft Excel Deux enregistrements écrits dans un Da- ta Log qui contient cinq enregistrements maximum. Cinq enregistrements écrits dans un Data Log qui contient cinq enregistrements maximum.
  • Page 52 Utilisation de la mémoire et exemples d'applications 3.3 Utilisation de la mémoire pour Data Logging En-tête Octets d'en-tête du Data Log = Octets de caractères d'en-tête + 2 octets Octets de caractères d'en-tête ● Pas d'en-tête de données et pas d'horodatage = 7 octets ●...
  • Page 53 Utilisation de la mémoire et exemples d'applications 3.3 Utilisation de la mémoire pour Data Logging Type de données Octets Chaîne de caractères Exemple 1 : MyString String[10] La longueur maximale pour la chaîne de caractères est indiquée avec 10 caractères. Caractères de texte + remplissage automatique avec espaces = 10 octets •...
  • Page 54 Utilisation de la mémoire et exemples d'applications 3.3 Utilisation de la mémoire pour Data Logging Exemple de taille d'un fichier CSV La figure "Fichier CSV ouvert" montre un fichier CSV ouvert dans un tableur avec cinq enregistrements écrits dans un Data Log. La figure "Taille de l'en-tête et des enregistrements"...
  • Page 55 Carte mémoire SIMATIC Carte mémoire SIMATIC - Vue d'ensemble Introduction Le système d'automatisation utilise une carte mémoire SIMATIC comme mémoire de programme. La carte mémoire SIMATIC est une carte mémoire préformatée, compatible avec le système de fichiers Windows. La carte mémoire est disponible avec différentes capacités de stockage et utilisable aux fins suivantes : ●...
  • Page 56 SINAMICS Integrated sur la carte mémoire SIMATIC. Pour une description de la procédure de sauvegarde de données en ligne et hors ligne, référez-vous au chapitre Carte mémoire SIMATIC du manuel système SIMATIC Drive Controller (https://support.industry.siemens.com/cs/ww/fr/view/109766665). Structure et utilisation de la mémoire CPU Description fonctionnelle, 11/2019, A5E03461666-AD...
  • Page 57 Carte mémoire SIMATIC 4.1 Carte mémoire SIMATIC - Vue d'ensemble Inscriptions sur la carte mémoire SIMATIC ① Numéro d'article ② Numéro de série ③ Version ④ Taille de la mémoire ⑤ Verrou pour régler la protection en écriture : Verrou en haut : pas de protection d'écriture •...
  • Page 58 Carte mémoire SIMATIC 4.1 Carte mémoire SIMATIC - Vue d'ensemble Dossiers et fichiers sur la carte mémoire SIMATIC La carte mémoire SIMATIC peut comporter les dossiers et fichiers suivants : Tableau 4- 1 Structure de dossiers Dossier Description FWUPDATE.S7S Fichiers de mise à jour du firmware pour CPU, modules périphériques ou SINAMICS Integrated** SIMATIC.S7S Programme utilisateur, c'est-à-dire tous les blocs (OB, FC, FB, DB) et blocs sys-...
  • Page 59 Carte mémoire SIMATIC 4.1 Carte mémoire SIMATIC - Vue d'ensemble Remarque Noms de fichier/répertoire et niveaux hiérarchiques pris en charge sur la carte mémoire SIMATIC Les règles de nommage ci-dessous s'appliquent aux fichiers et aux répertoires, ainsi qu'aux niveaux hiérarchiques sur la carte mémoire SIMATIC : •...
  • Page 60 CPU 1518(F)-4 PN/DP MFP (https://support.industry.siemens.com/cs/ww/fr/view/109756478). Pour plus d'informations sur la création d'applications Runtime C/C++, référez-vous au manuel SIMATIC S7-1500 ODK 1500S (https://support.industry.siemens.com/cs/ww/fr/view/109752683). Utilisation du numéro de série comme protection contre la copie Vous pouvez créer pour les CPU une protection contre la copie qui lie l'exécution du bloc à...
  • Page 61 CPU passe à l'état STOP. Pour le retrait de la carte mémoire SIMATIC, voir aussi la FAQ suivante sur Internet (https://support.industry.siemens.com/cs/ww/fr/view/59457183). Remarque Utilisation de la carte de mémoire SIMATIC comme carte de mise à jour du firmware En cas d'utilisation de la carte mémoire SIMATIC comme carte de mise à...
  • Page 62 Vous trouverez des informations sur la manière de réparer une carte incohérente ou formatée de manière incorrecte dans les FAQ suivantes sur Internet (https://support.industry.siemens.com/cs/ww/fr/view/69063974). Vous avez la possibilité de formater la carte mémoire SIMATIC pour obtenir un espace de stockage sur votre carte mémoire SIMATIC. Lors du formatage, la totalité du contenu de la carte mémoire est supprimée.
  • Page 63 Carte mémoire SIMATIC 4.2 Réglage du type de carte Changement de la carte mémoire sans perte des données rémanentes Il est possible de changer la carte mémoire ou d'utiliser une carte mémoire SIMATIC de capacité supérieure sans perdre les données rémanentes. Lorsque vous mettez la CPU hors tension, les données rémanentes sont sauvegardées dans la mémoire rémanente de la CPU.
  • Page 64 Carte mémoire SIMATIC 4.2 Réglage du type de carte Procédé avec un fichier de tâche À l'aide du fichier de tâche S7_JOB.S7S, vous pouvez également définir sur la carte mémoire SIMATIC si vous voulez utiliser celle-ci comme carte programme ou comme carte de mise à...
  • Page 65 (https://support.industry.siemens.com/cs/ww/fr/view/109766665) – Manuel système Système de périphérie décentralisée ET 200SP (http://support.automation.siemens.com/WW/view/fr/58649293) – Instructions de service ET 200pro CPU 1513pro-2 PN (https://support.industry.siemens.com/cs/ww/fr/view/109769507) et ET 200pro CPU 1516pro-2 PN (http://support.automation.siemens.com/WW/view/fr/58649293). Pour effectuer l'enregistrement, vous disposez des possibilités suivantes : ● enregistrer les objets par glisser-déplacer ●...
  • Page 66 Carte mémoire SIMATIC 4.3 Transmission de données avec des cartes mémoires SIMATIC Sauvegarder des enregistrements Trace sur la carte mémoire SIMATIC La fonction "Enregistrement des mesures dans l'appareil (carte mémoire)" vous permet de sauvegarder des enregistrements Trace sur votre carte mémoire SIMATIC. Remarque Système redondant S7-1500R/H Les CPU du système redondant S7-1500R/H ne prennent pas en charge l'enregistrement de...
  • Page 67 (https://support.industry.siemens.com/cs/ww/fr/view/109766665) ● dans le manuel système Système de périphérie décentralisée ET 200SP (http://support.automation.siemens.com/WW/view/fr/58649293) ● dans les instructions de service ET 200pro CPU 1513pro-2 PN (https://support.industry.siemens.com/cs/ww/fr/view/109769507) et ET 200pro CPU 1516pro-2 PN (http://support.automation.siemens.com/WW/view/fr/58649293) Renvoi Pour plus d'informations sur les cartes mémoires SIMATIC, référez-vous à l'aide en ligne de STEP 7.
  • Page 68 Carte mémoire SIMATIC 4.4 Durée de vie de la carte mémoire SIMATIC Durée de vie de la carte mémoire SIMATIC Le calcul de la durée de vie théorique d'une carte mémoire SIMATIC vous permet de déterminer la carte qui correspond à vos tâches d'automatisation. Les exemples suivants ne fournissent qu'une valeur indicative.
  • Page 69 Carte mémoire SIMATIC 4.4 Durée de vie de la carte mémoire SIMATIC Nombre d'opérations maximum d'écriture/effacement Le contrôleur interne de la carte mémoire s'assure que les blocs de mémoire disponibles sont utilisés de manière uniforme afin de pouvoir réaliser le plus grand nombre possible d'opérations d'écriture sur la carte mémoire SIMATIC.
  • Page 70 Carte mémoire SIMATIC 4.4 Durée de vie de la carte mémoire SIMATIC Remarque Système redondant S7-1500R/H Les CPU du système redondant S7-1500R/H ne prennent pas en charge les instructions mentionnées à la remarque "Opérations d'écriture ou de suppression". Durée garantie de conservation des données Si vous n'utilisez pas votre carte mémoire SIMATIC pendant une période prolongée, il se peut qu'après un certain temps, les données enregistrées sur la carte mémoire ne soient plus lisibles.
  • Page 71 Carte mémoire SIMATIC 4.4 Durée de vie de la carte mémoire SIMATIC Calcul de la durée de vie théorique d'une carte mémoire SIMATIC L'exemple suivant sert de base de calcul : L'utilisateur utilise une carte mémoire neuve de 256 Mo. Selon les indications mentionnées dans le tableau, ce type de carte mémoire prend en charge 200 000 opérations d'écriture.
  • Page 72 Vous trouverez une autre méthode de calcul de la durée de vie d'une carte mémoire SIMATIC dans la FAQ correspondante sur Internet (https://support.industry.siemens.com/cs/ww/fr/view/109482591). Instruction GetSMCinfo Dans STEP 7 (TIA Portal), vous avez la possibilité de lire les informations suivantes de la carte mémoire SIMATIC enfichée par le biais de l'instruction GetSMCinfo :...
  • Page 73 Carte mémoire SIMATIC 4.5 Extension de la mémoire de chargement des CPU du système redondant S7-1500R/H Extension de la mémoire de chargement des CPU du système redondant S7-1500R/H Mémoire nécessaire Si l'espace mémoire libre sur l'une des deux cartes mémoire SIMATIC n'est plus suffisant, vous pouvez effectuer le remplacement de la carte pendant le fonctionnement du système redondant S7-1500R/H.
  • Page 74 Glossaire Accès au bloc optimisé Les blocs de données avec un accès optimisé n'ont pas de structure clairement définie. Les éléments de données conservent uniquement un nom symbolique dans la déclaration, mais pas d'adresse fixe dans le bloc. Les éléments sont automatiquement ordonnés dans une zone de mémoire disponible du bloc de façon à...
  • Page 75 Glossaire Bloc de données Les blocs de données (DB) sont des plages de données du programme utilisateur qui contiennent des données utilisateur. Il existe les blocs de données suivants : ● Des blocs de données globaux auquel il est possible d'accéder à partir de n'importe quel bloc de code.
  • Page 76 Glossaire CPU de réserve Lorsque le système R/H se trouver à l'état RUN-Redundant, la CPU principale exécute le processus. La CPU de réserve exécute le programme utilisateur de manière synchrone et peut assurer l'exécution du processus en cas de défaillance de la CPU principale. CPU principale Lorsque le système R/H se trouve à...
  • Page 77 Glossaire Etats de fonctionnement Les états de fonctionnement décrivent le comportement d'une CPU individuelle à tout moment. Les CPU des systèmes standard SIMATIC disposent des états de fonctionnement STOP, MISE EN ROUTE et RUN. La CPU principale du système redondant S7-1500R/H dispose des états de fonctionnement STOP, MISE EN ROUTE, RUN, RUN-Syncup et RUN-Redundant.
  • Page 78 Glossaire Module de périphérie Appareil de la périphérie décentralisée, utilisé comme interface entre l'automate et le processus. Paramètre ● Variable d'un bloc de code STEP 7 ● Variable permettant le paramétrage du comportement d'un module (une ou plusieurs par module). A la livraison, chaque module dispose d'un paramétrage de base pertinent qui peut être modifié...
  • Page 79 Glossaire Systèmes redondants Les systèmes redondants sont caractérisés par le fait que les composants d'automatisation importants y figurent plusieurs fois (en redondance). En cas de défaillance d'un tel composant redondant, le contrôle du processus n'est pas interrompu. Tampon de diagnostic Le tampon de diagnostic est une zone de mémoire mise en tampon sur la CPU dans laquelle les événements de diagnostic sont enregistrés dans l'ordre de leur apparition.
  • Page 80 Index Formatage de la carte mémoire SIMATIC, 61 Mémoire de chargement insuffisante, 33 Réparation de la carte mémoire SIMATIC, 61 Retrait de la carte mémoire SIMATIC, 60 Bloc de données, 23, 28 Utilisation de phases de recette, 38 Bloc fonctionnel, 23 ID de redondance, 15 C/C++, 12, 58 Instructions...
  • Page 81 Index Réserve de mémoire, 28 Runtime, 12, 58 Serveur Web, 12, 21, 48, 66 Système redondant S7-1500R/H, 72 Tampon de diagnostic, 27 Temporisations, 25 Variables API, 27 Structure et utilisation de la mémoire CPU Description fonctionnelle, 11/2019, A5E03461666-AD...
