9.3 LED de signalisation sur un module de puissance, électronique et module d'interface pneumatique
Afficheur à LED pour modules électroniques avec embase CM IO 2 x M12 et CM IO 1 x M23

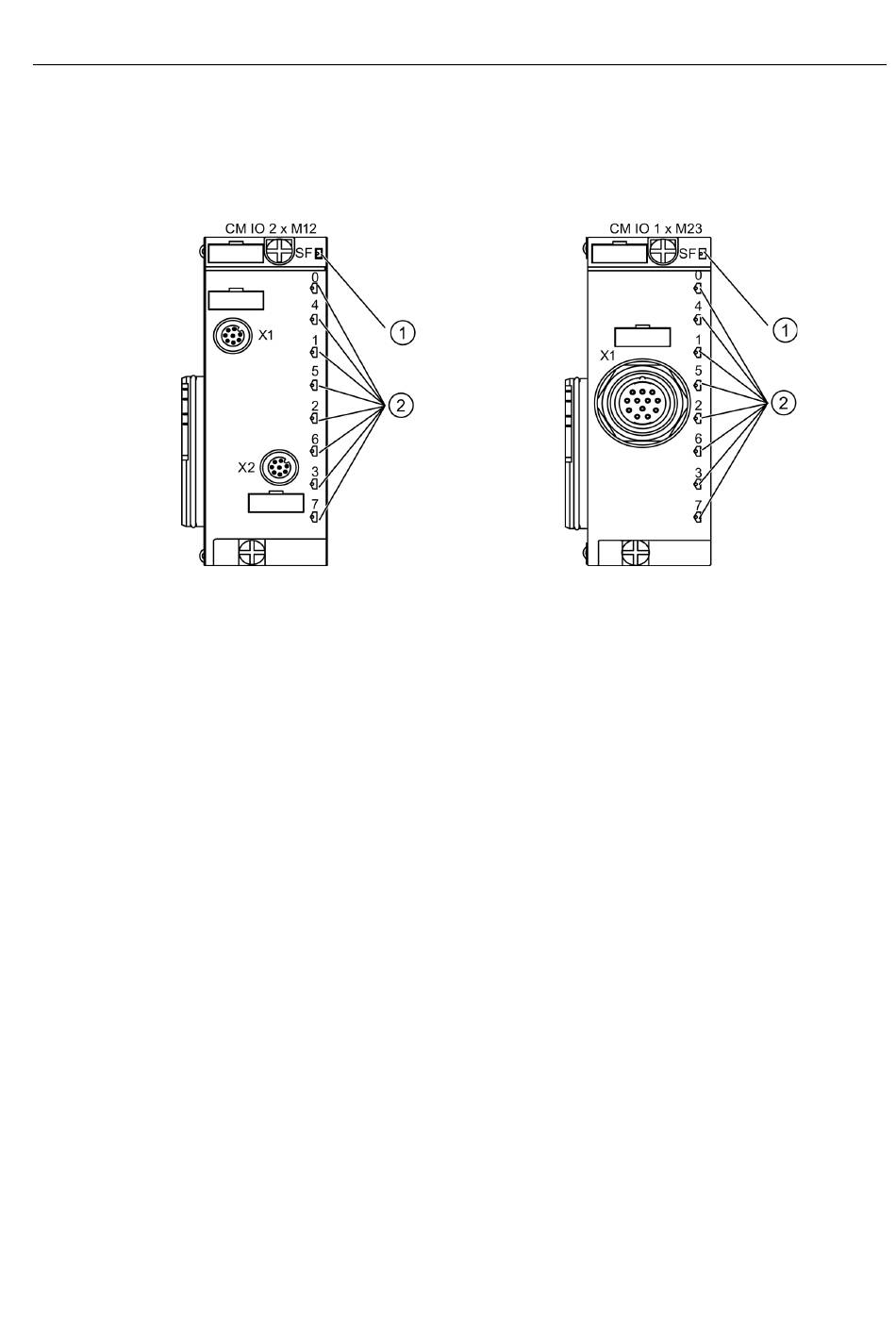

La figure suivante vous montre la position et la disposition de l'afficheur à LED sur les
embases CM IO 2 x M12 et CM IO 1 x M23.
Figure 9-14
Système de périphérie décentralisée ET 200pro
Instructions de service, 03/2013, A5E00335545-08
SF : Signalisation groupée d'erreurs (LED rouge)
Affichage d'état sur des modules électroniques TOR à 8 voies (LED vertes)
1 entrée/sortie par voie.
Afficheur à LED sur l'embase CM IO 2 x M12; CM IO 1 x 23
Messages d'alarme, messages d'erreur et messages système
241
