Réglage de l'adresse PROFIBUS DP sur le module de connexion et activation de la résistance de
terminaison
1. Dévissez le cache du module de connexion.
2. Réglez l'adresse PROFIBUS DP via l'interrupteur multiple (voir l'exemple ci-dessous).
3. Si le PROFIBUS DP se termine sur cette station ET 200pro, activez la résistance de
4. Vissez de nouveau le cache dans le module de connexion.
5. Serrez le cache à la main (couple d'au moins 1,0 Nm).
Exemple
①
②

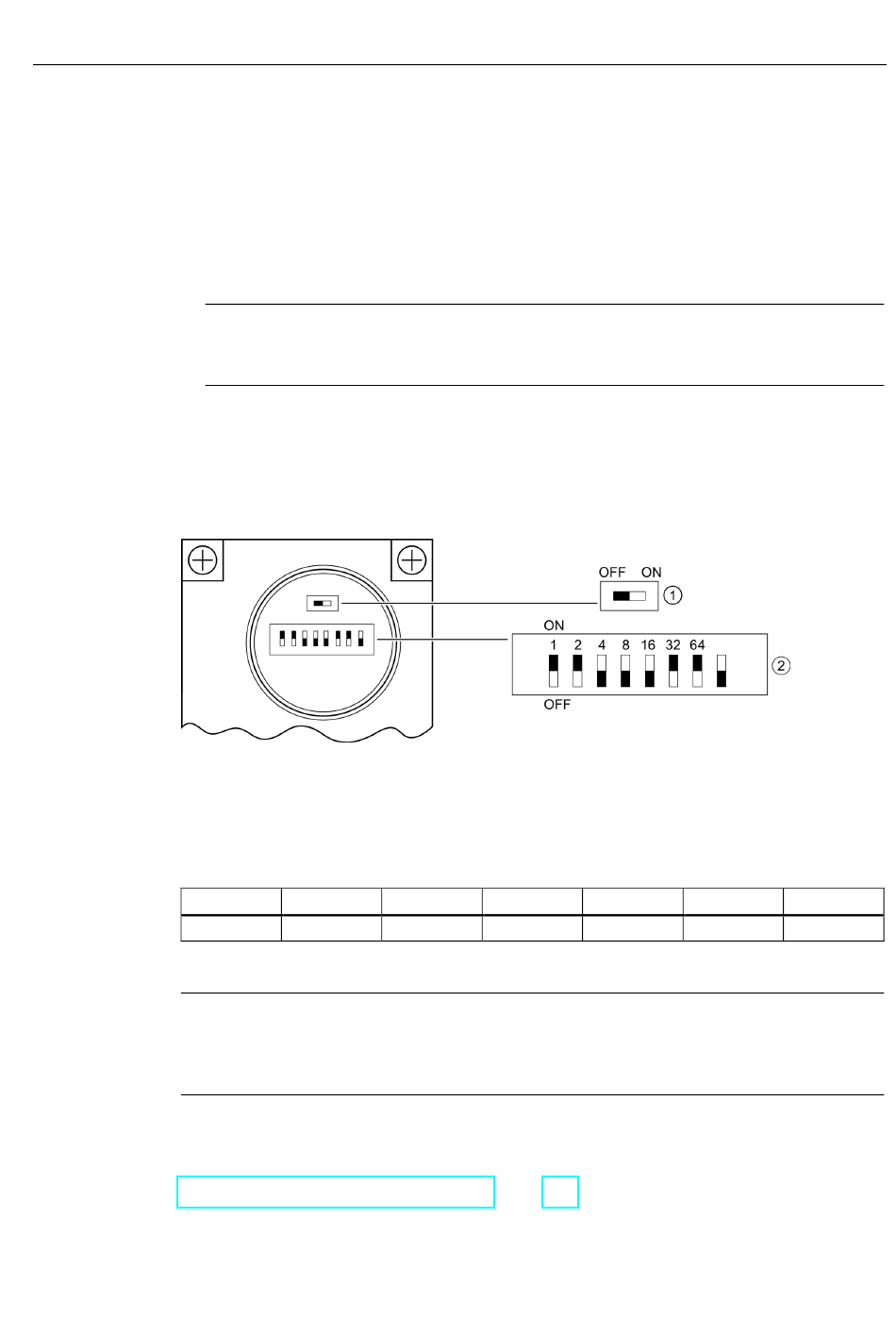

L'adresse PROFIBUS DP suivante est réglée sur l'interrupteur multiple : 1 + 2 + 32 + 64 = 99
1
ON
Remarque
Lorsque vous modifiez une adresse PROFIBUS DP, la nouvelle adresse PROFIBUS DP
n'est valide qu'après une mise hors tension et sous tension de l'alimentation de
l'électronique/des capteurs 1L+.
Voir aussi
Mise en service d'une station ET 200pro (Page 159)
Système de périphérie décentralisée ET 200pro
Instructions de service, 03/2013, A5E00335545-08
3.9 Réglage de l'adresse PROFIBUS DP et de la résistance terminale
terminaison via l'interrupteur DIP.
Remarque
Lorsque la résistance terminale est activée, la transmission du PROFIBUS DP est
coupée.
Activation et désactivation de la résistance terminale
Réglage de l'adresse PROFIBUS DP 1 à 125
2
ON
4 8
OFF OFF
16 32
OFF ON
Montage
64
ON
