4.6 Raccordement d'un module d'interface à un module de connexion CM IM DP ECOFAST Cu

Raccordement d'un connecteur ECOFAST

1. Enfichez l'embase CM IM DP ECOFAST Cu sur le module d'interface.
2. Vissez l'embase CM IM DP ECOFAST Cu au module d'interface (couple 1,5 Nm). Serrez
uniformément les 4 vis en diagonale. Les vis se trouvent déjà dans l'embase
CM IM DP ECOFAST Cu.
3. Poussez vers le bas le verrouillage du connecteur ECOFAST sur l'embase.
4. Enfichez les connecteurs ECOFAST (pour 1L+, 2L+ et PROFIBUS DP) dans les
connecteurs femelles sur l'embase. Tenez compte du codage mécanique du connecteur
pour l'alimentation et le raccordement en chaînage.
5. Poussez le verrouillage du connecteur ECOFAST vers le haut.

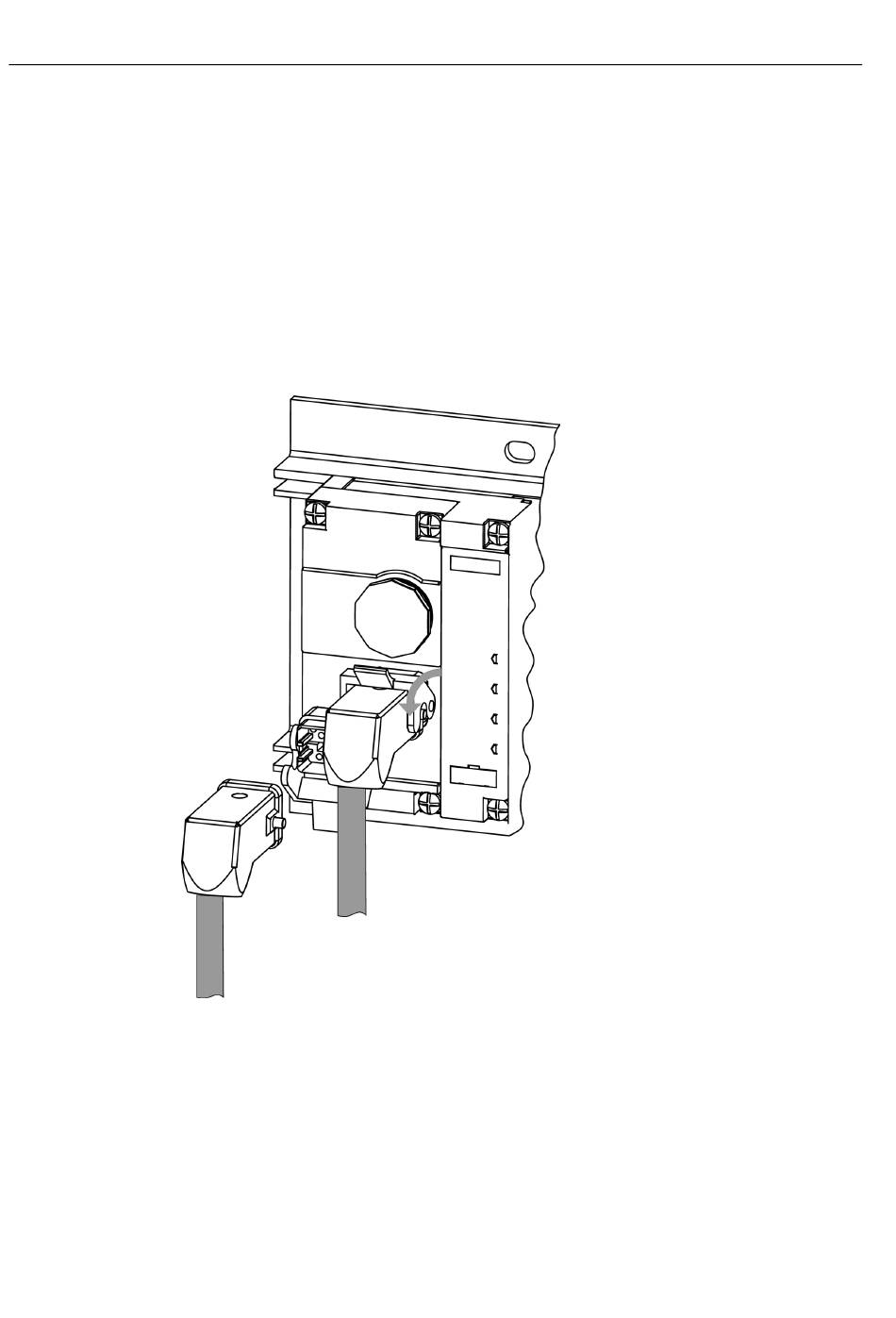

Figure 4-12
