MESURES
4.3 Tension résiduelle
Cette mesure a pour but
• de vérifier qu'il ne reste pas de tension dangereuse au niveau de la prise
mâle d'une machine monophasée ou triphasée, après avoir débranché le
cordon d'alimentation de la prise murale,
• de vérifier qu'il ne reste pas de tension dangereuse au niveau des
composants électriques auxquels on peut accéder à l'intérieur de la
machine soumise au test, une fois celle-ci mise hors service (machines
alimentées par prise murale ou connectées de manière permanente).
Pour assurer de bonnes conditions de sécurité au niveau de la machine testée, il faut une
construction électrique et/ou mécanique appropriée. Ces conditions doivent être
également assurées lorsque la machine est sous tension mais il faut savoir que l'on ne
peut accéder à certains composants - les contacts mâles ou les composants placés après
les enroulements isolés, par exemple - qu'après avoir mis la machine hors tension.
On ne procède au test de tension résiduelle que lorsque la charge électrique est
supérieure à 45µC (on peut considérer qu'une charge inférieure ne présente pas de
danger).

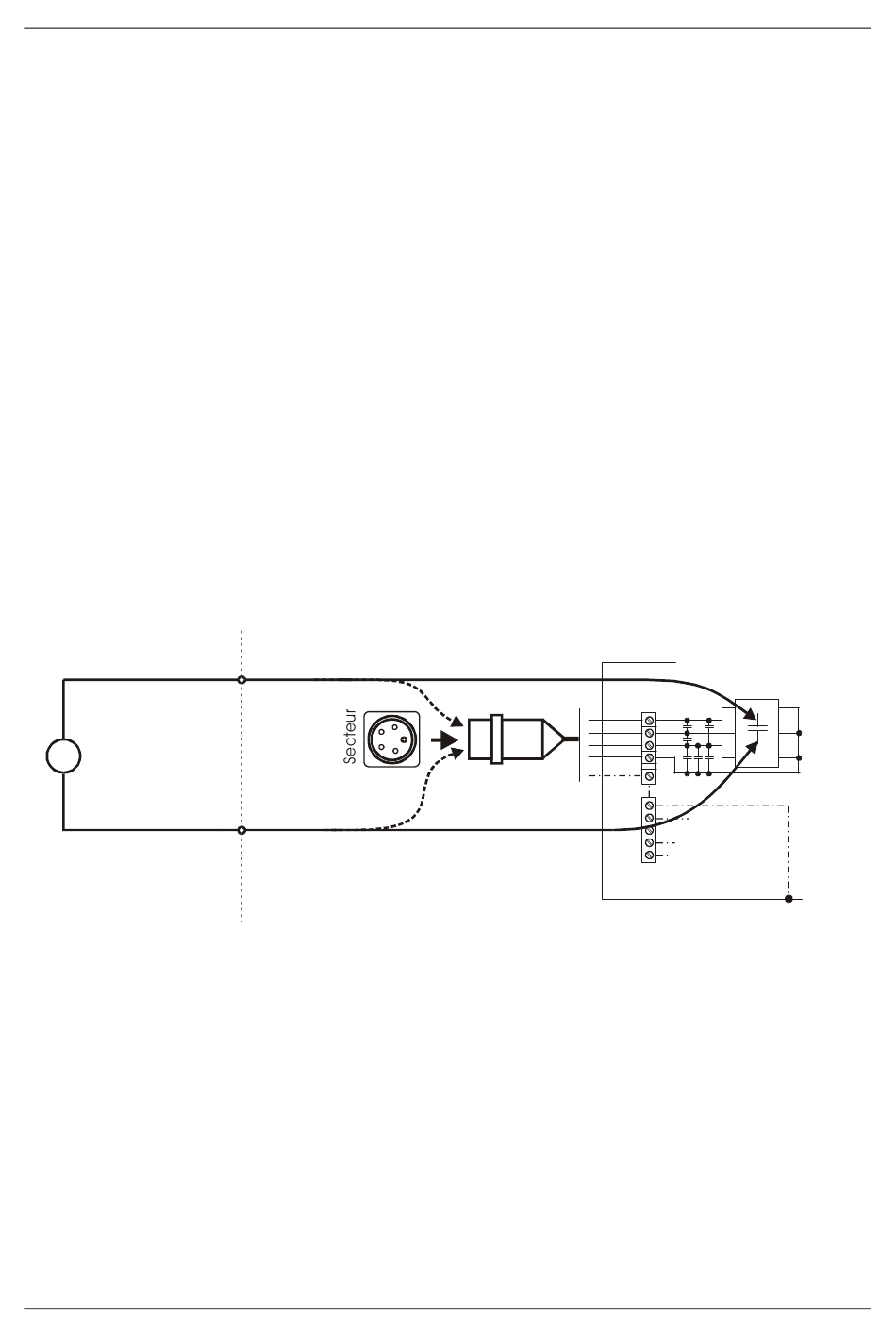

Principes de mesure
V
Fig.10 : Principes de mesure du courant résiduel
En tension CA, on peut effectuer les mesures de la tension résiduelle en mode linéaire ou
en mode non linéaire - vous trouverez des explications détaillées page suivante.
_ _
∼
+ +
∼
60 V CC max
au bout de 1s
toutes les combinaisons
existant au niveau des
bornes de la prise
secteur
18
60 V CC max
au bout de 5s
C
L1
L2
L3
N
PE
collecteur PE
