MESSUNGEN
Meßpraxis
SCHRITT 1 Das Messgerät vorbereiten
•
Die beiden Prüfleitungen an das Restspannungsmeßgerät anschließen.
•
Den gewünschten Meßmodus wie folgt einstellen:
•
Linear
Das Meßgerät mit der EIN/AUS-Taste (ON/OFF) einschalten. Die Taste
ca. 2 Sekunden gedrückt halten, bis alle drei roten Kontrolleuchten
(„Batterie", „Maschine läuft" und „Ergebnis") aufleuchten, dann die
EIN/AUS-Taste loslassen. Nach 1 Sekunde gehen zwei der Leuchten
aus und nur die Batterieleuchte bleibt an. Das Restspannungsmeßgerät
befindet sich nun im linearen Modus.
•
Nichtlinear
Das Meßgerät an der EIN/AUS-Taste (ON/OFF) einschalten und die
Taste sofort wieder loslassen. Die Batterieleuchte geht an. Das
Restspannungsmeßgerät befindet sich nun im nichtlinearen Modus.
•
Nun eine praktische Wartezeit einstellen. Sie dauert vom Ausschalten
der Maschine bis zur U
eingestellt werden: 1s (Messung am Netzstecker) oder 5s (Messung in
der zu prüfenden Maschine).
SCHRITT 2 Die Messungen ausführen
•
Die Prüfleitungen an die zu prüfende Maschine anschließen (siehe
Abbildung unten).

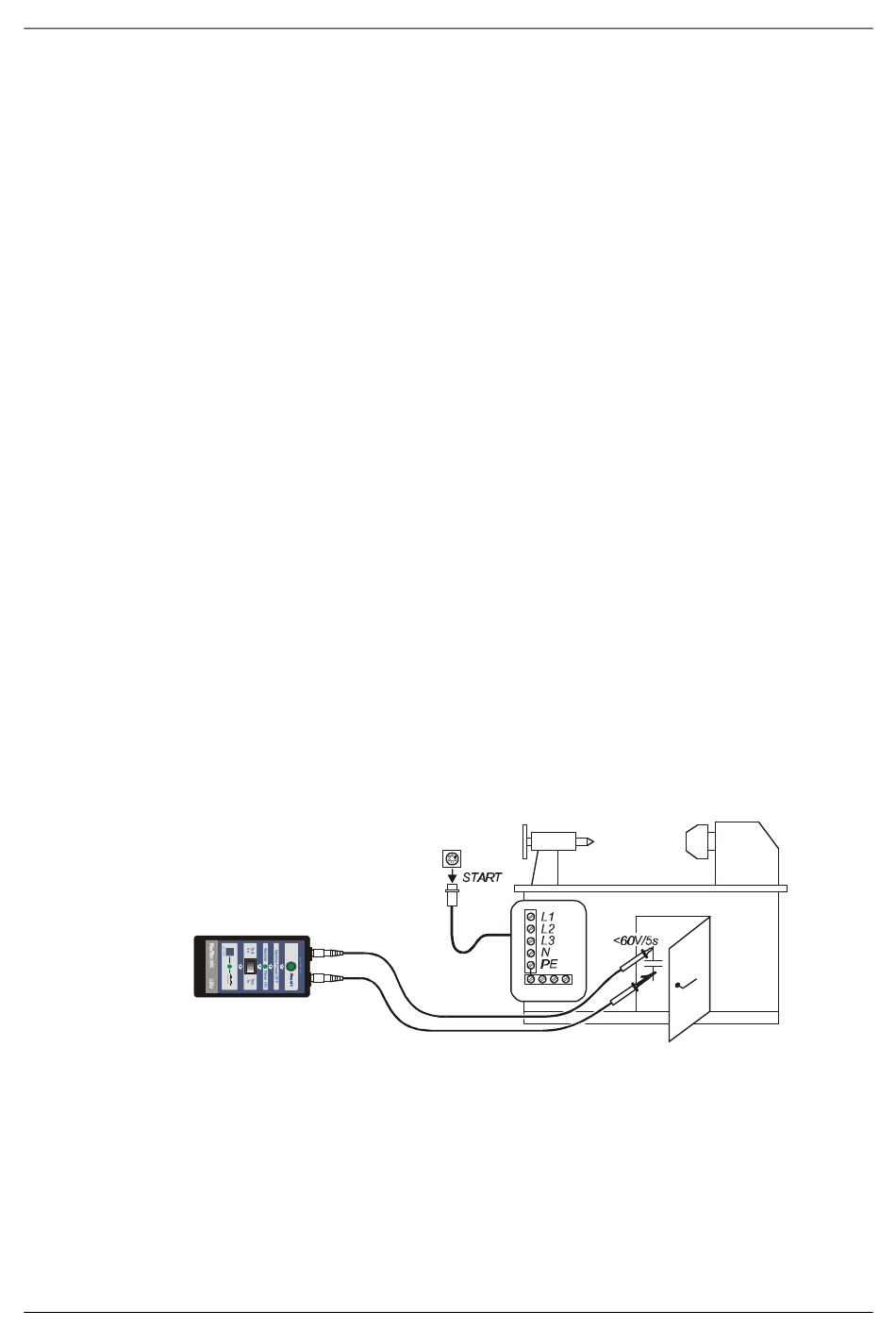

Abb. 15. Anschluß der Prüfleitungen
Wenn am Netzstecker gemessen wird, muß ein entsprechender T-
Verteiler verwendet werden (siehe nächste Abbildung).
-Messung. Es können zwei Varianten
RES
