DESCRIPTION DE L'APPAREIL
3
DESCRIPTION DE L'APPAREIL
3.1
Panneau frontal
1
2
3
4

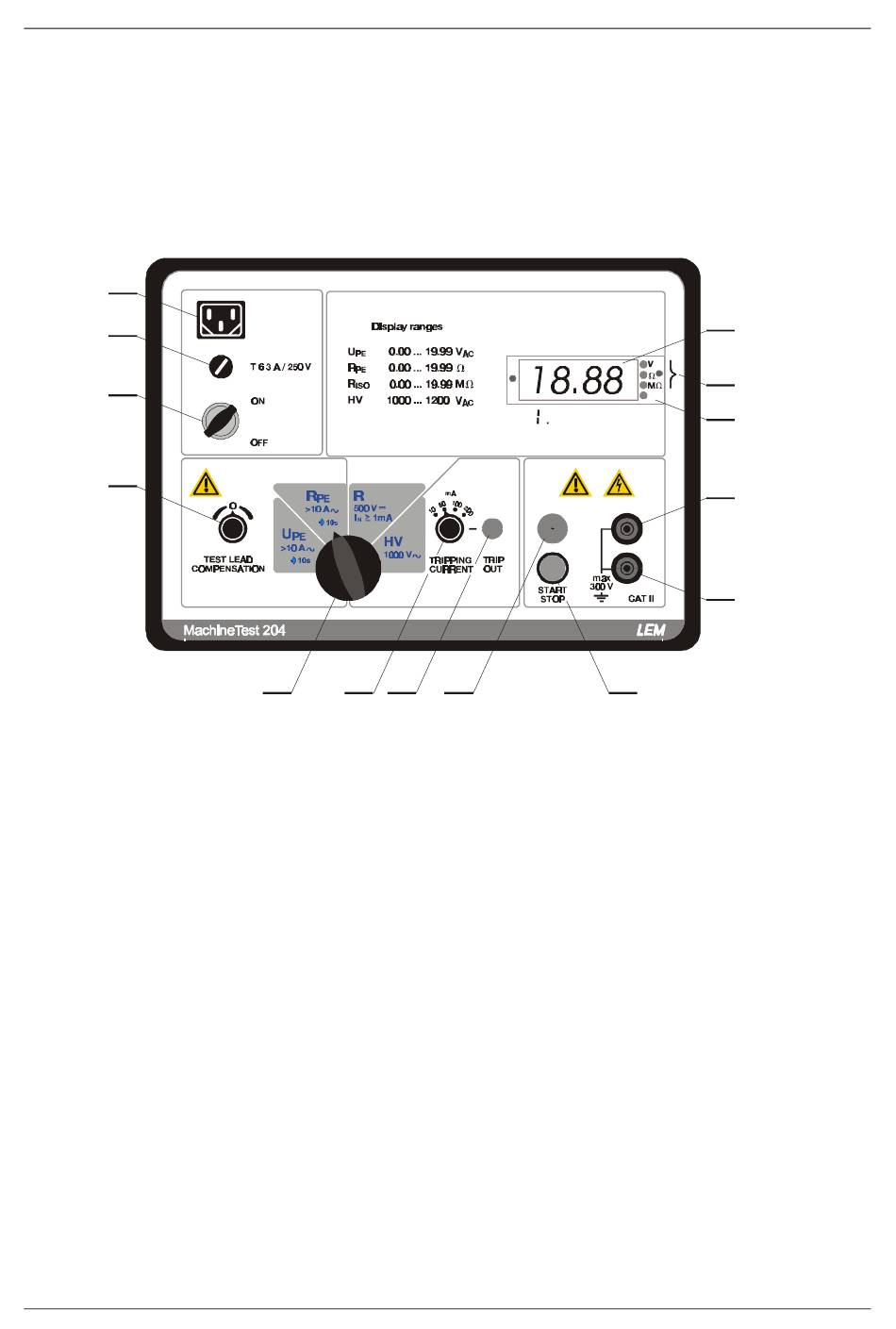

Fig. 01: panneau frontal
1 ..........Prise secteur européenne 230 V / 50 Hz, 500 VA.
2 ..........Fusible général T 6,3 A / 250 V (5 x 20 mm).
3 ..........Interrupteur ON / OFF d'alimentation secteur.
4 ..........Bouton TEST LEAD COMPENSATION permettant de compenser la résistance
des cordons de mesure avec les fonctions U
5 ..........Commutateur rotatif permettant de sélectionner l'une des quatre fonctions de
mesure disponibles.
6 ..........TRIPPING CURRENT sélectionne la valeur du courant de déclenchement lors du
test HT (au cas où il y aurait un courant de fuite capacitif ou résistif au niveau de
la machine testée).
7 ..........Voyant jaune TRIP OUT servant à signaler à l'utilisateur la présence d'une tension
d'amorçage et donc d'une tension de test trip out
8 ..........Voyant MEASUREMENT ON : il s'allume pour signaler qu'une mesure est en
cours - attention, l'appareil risque de délivrer une tension dangereuse au niveau
des bornes de mesure.
9 ..........Touche START / STOP servant à lancer ou à interrompre les mesures.
10 ........Borne + ~.
230
50
500
.
IS
5
6
7
8
et R
.
PE
PE
7
14
13
hot
12
11
_
∼
O
U
T
P
U
T
+ ∼
10
9
