MESSUNGEN
SCHRITT 2 Den Widerstand der Prüfleitungen kompensieren
Krokoklemme an eine Prüfspitze anschließen.
-
Die andere Prüfspitze und die Krokoklemme kurzschließen.
-
U
-
Die START/STOPP-Taste drücken und den angezeigten Wert auf 0.00 V
-
stellen, indem das Potentiometer für die
PRÜFLEITUNGSKOMPENSIERUNG justiert wird.
Die START/STOPP-Taste drücken, um die Messung anzuhalten. Das
-
Gerät ist jetzt zur Ausführung von Messungen bereit.
SCHRITT 3 Die Messung ausführen
Eine Prüfleitung mittels Krokoklemme an einen Prüfpunkt des Prüfobjekts
-
(an den PE-Anschluß oder einen Teil des leitfähigen Gehäuses)
anschließen (siehe Abbildung unten).
Die andere Prüfspitze an einen anderen Prüfpunkt des Prüfobjekts
-
anschließen (es muß ein guter Kontakt vorhanden sein).

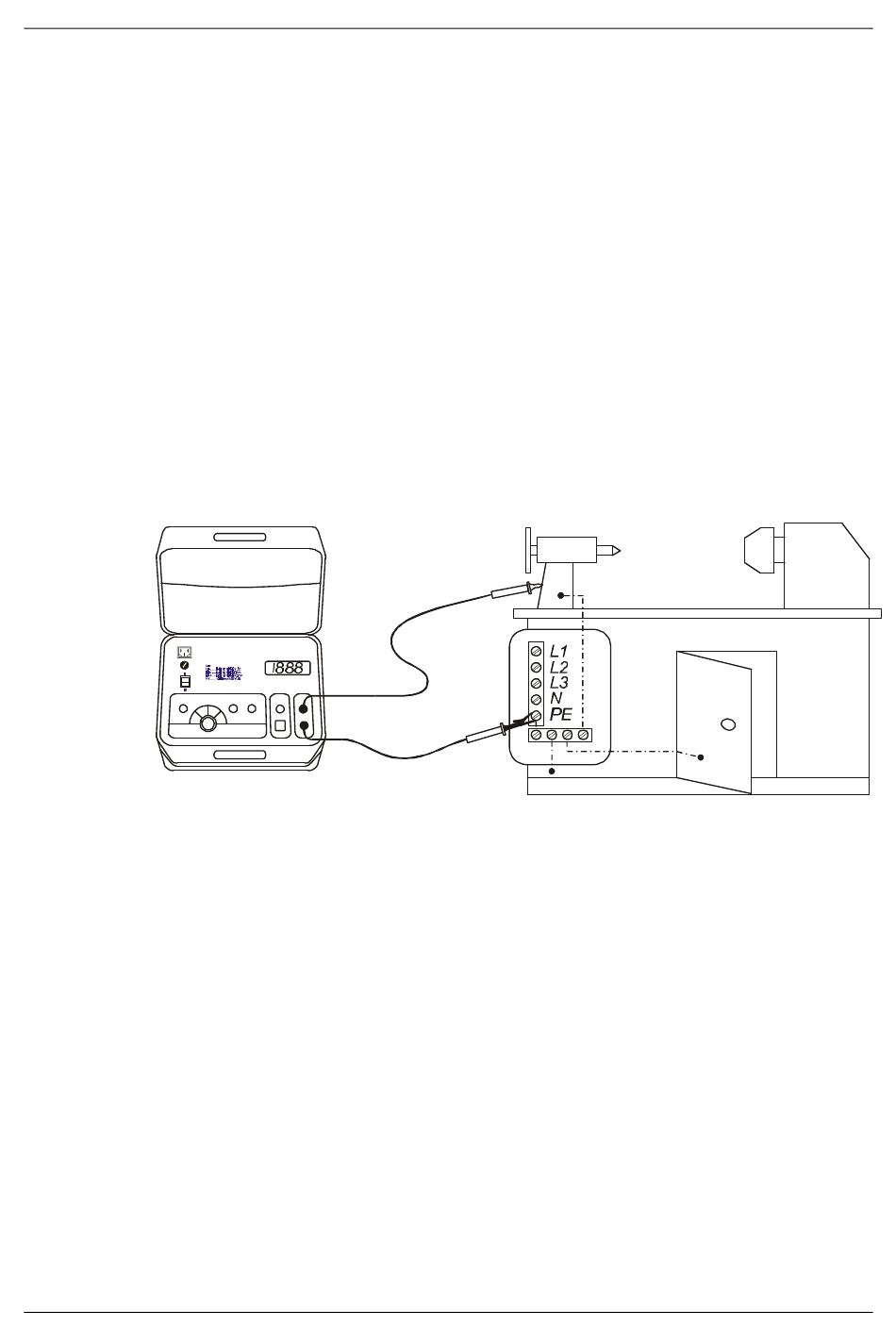

Abb. 07: Anschluß der Prüfleitungen
Die START/STOPP-Taste drücken, um mit der Messung zu beginnen.
-
10 s auf das akustische Signal warten und dann das angezeigte
Ergebnis ablesen. Die START/STOPP-Taste drücken, um die Messung
zu beenden.
Prüfleitungen abnehmen.
-
- Das abgelesene Ergebnis notieren.
Hinweis!
Die Messung des Spannungsabfalls (UPE) wird von der EN 60204 verlangt und muß
jedesmal ausgeführt werden, wenn ein Prüfergebnis in ein Meßprotokol eingetragen
wird. Das Ergebnis wird in V angegeben.
Die Messung des Widerstands (RPE) wird nicht von der EN 60204 verlangt und muß
ausgeführt werden, wenn Ortsvorschriften den Widerstand des Schutzleiters verlangen
oder wenn das Prüfgerät zur Prüfung anderer Geräte verwendet wird (z.B. gemäß VDE
0701).
PE
-Funktion wählen (U
bzw. R
PE PE
wird später ausgeführt werden).
