MESURES
b) mode non linéaire
On utilise ce mode lorsqu'il s'agit d'objets non linéaires ou inconnus, constitués de
composants R, L, C ainsi que de composants internes non linéaires (relais, lampes à
gaz, etc.). Dans ce cas, le diagramme de la diminution de la tension (après avoir
coupé l'objet testé) risque d'être totalement impossible à prévoir, voir figure ci -
dessous, et ne peut être étalonné jusqu'à l a valeur de tension maximale.
u

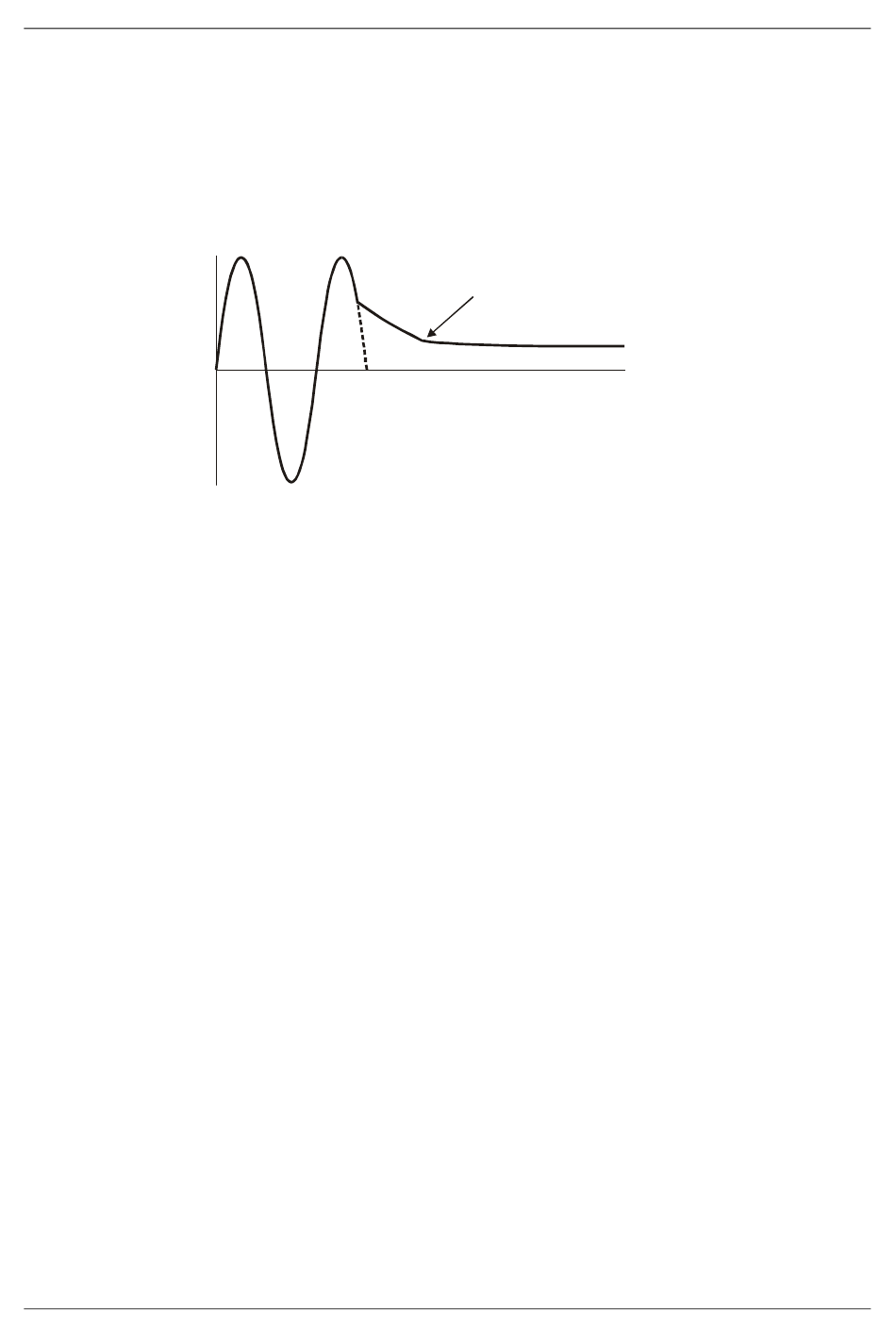

Fig. 14. Diagramme de la diminution de la tension lorsqu'interviennent des
composants non linéaires
Ce mode présente un inconvénient : il impose une répétition de la mesure à
plusieurs reprises pour pouvoir couper l'objet testé au moins une fois à un niveau de
tension secteur quasi maximum.
Pour être sûr d'obtenir un résultat fiable (coupure au moins une fois à un niveau de
tension approximativement max.), il faut répéter ce test au moins 15 fois (statistiques). Le
résultat final est positif si tous les résultats partiels ont été positifs. Il est négatif si un seul
résultat partiel a été négatif.
un relais a pu
être coupé
