12. VERBOTENE FEHLERHAFTE
ANWENDUNGEN
Die den Angaben dieser Anleitung gemäße Installation und
Benutzung der Abfangsicherung bietet eine grundsätzliche
Sicherheitsgarantie. Dennoch sei der Bediener ausdrücklich
vor den folgenden fehlerhaften Anwendungen gewarnt:
Folgendes ist verboten:
- Befestigung der Abfangsicherung mit anderen als den in
dieser Anleitung vorgeschriebenen Mitteln,
- Installation und Benutzung der Abfangsicherung mit einem
beschädigten Seil,
- Benutzung der Abfangsicherung auf einer Hub- oder
Zuganlage, deren Tragfähigkeit die Tragfähigkeit der
Abfangsicherung übersteigt,
- Benutzung der Abfangsicherung ohne Durchführung der in
dieser Anleitung beschriebenen Prüfungen,
- Benutzung der Abfangsicherung zu anderen Zwecken als
jenen, für die es vorgesehen ist, oder nach anderen als den
in dieser Anleitung beschriebenen Montageplänen,
DE
- Anhängen einer anderen Last als das Spanngewicht an das
Leertrum des Sicherungsseils,
- Benutzung der Abfangsicherung in explosionsgefährdeten
Umgebungen (Gerät erfüllt nicht die ATEX-Richtlinie
94/9/EG) oder stark korrosiven Umgebungen,
- Benutzung der Abfangsicherung bei Temperaturen unter
–10°C oder über +50°C,
- Benutzung
eines
anderen
Betätigungsmittels
Abfangsicherung BSA als das Hubseil,
- Benutzung eines anderen Betätigungsmittels als der Bügel
oder Griff der Abfangsicherung BS,
- Benutzung der Abfangsicherung für die Durchführung von
Hub- oder Zugarbeiten,
- Benutzung einer Abfangsicherung, die seit über einem Jahr
nicht überprüft wurde,
- Benutzung des Geräts ohne vorherige Prüfung des
einwandfreien Betriebs aller Sicherheitsausrüstungen
- Benutzung der Abfangsicherung mit einem anderen als dem
Original-TRACTEL
®
-Seil,
- Manipulation des Hebels der Abfangsicherung BSA,
- Betätigung des Bügels der Abfangsicherung BS unter Last,
- Änderung der Einstellung der Abfangsicherung BSA,
- Jede Änderung der Abfangsicherung,
- Behinderung des freien Ausschlags des Bügels oder Griffs
der Abfangsicherung BS,
- Behinderung des freien Ausschlags des Hebels der
Abfangsicherung BSA,
- Blockierung der Abfangsicherung BS in einer festen Position
oder Behinderung der automatischen Ausrichtung auf das
Hub- oder Zugseil,
- Schläge auf die Steuerelemente,
- Benutzung von Chemikalien (Säuren, chlorhaltige Produkte)
zur Reinigung der Abfangsicherung.

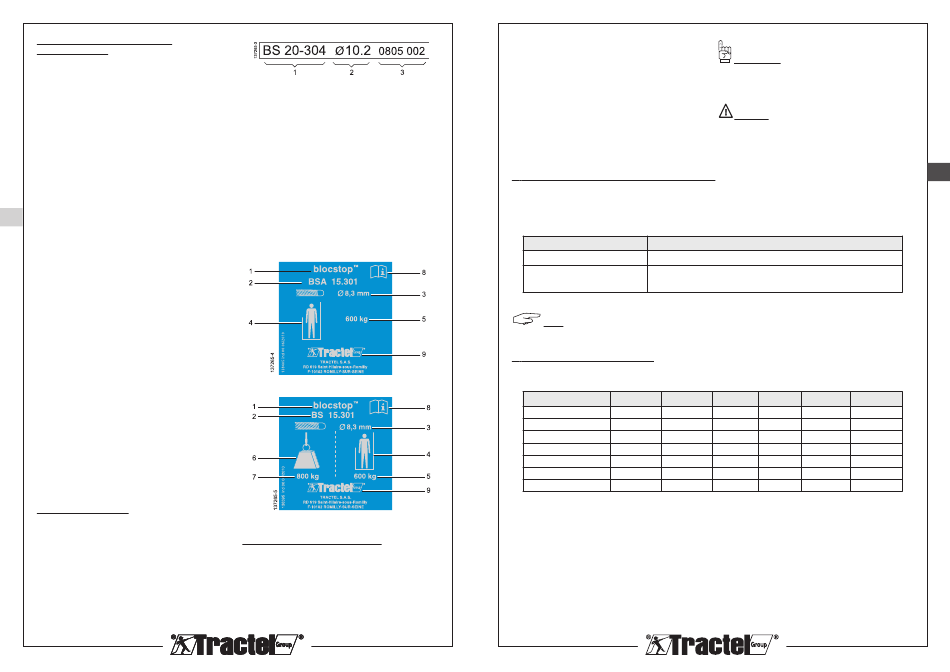

13. KENNZEICHNUNG
In jedes Gerät sind die folgenden Informationen eingraviert
(Abb. 3):
• Pos. 1: Angabe des Grundmodells der Abfang-
sicherung,
• Pos. 2: Seildurchmesser in mm,
• Pos. 3: Serien-Nr. des Geräts, die ersten 2 Ziffern
entsprechen den letzten 2 Ziffern des
Herstellungsjahres, (z.B.: 08 für das Jahr
2008).
Abb. 3
Ein Etikett mit folgenden Informationen ist auf allen
Abfangsicherungen
BSA
(Abb. 4)
und
BS
angebracht:
• Pos. 1: Bezeichnung des Geräts,
• Pos. 2: Gerätemodell,
• Pos. 3: Seildurchmesser in mm,
• Pos. 4: Symbol ''Personentransport'',
• Pos. 5: Tragfähigkeit beim Personentransport in kg,
• Pos. 6: Symbol "Heben oder Ziehen von Material-
lasten'',
• Pos. 7: Tragfähigkeit beim Heben oder Ziehen von
Material in kg,
• Pos. 8: Hinweis auf die Verpflichtung, vor der
Installation und Benutzung des Geräts diese
Anleitung zu lesen,
• Pos. 9: Adresse des Herstellers.
der
Abb. 4
Abb. 5
14. VERBUNDENE AUSRÜSTUNG
Flachdach-Ausleger PORTAFIX.
Brüstungszangen TRACTEL
®
.
Monorailsystem RAILSCAF™.
Seilzug TIRFOR
®
oder Seilwinde TIRAK™.
Arbeitsbühne ALTA L oder S mit stirnseitigen Tragbügeln.
Jede andere Verbindung von Ausrüstungen muss von einer
zugelassenen Prüfstelle geprüft werden.
- 36 -
b) une panne du treuil de levage,
c) une perte de tension du câble de levage causée par un
blocage ou un accrochage lors de la descente de la plate-
forme suspendue (fig. 8),
d) une inclinaison latérale supérieure à 14° par rapport à
l'horizontale (sur les plates-formes suspendues avec un
treuil à chaque extrémité) (fig. 9).
Le guide-câble en acier zingué (rep. 3 fig. 2) permet d'assurer
(Abb. 5)
que le câble de levage (rep. 6) soit toujours en contact avec le
galet (rep. 4 fig. 2).

3. COMPOSITION D'UNE LIVRAISON STANDARD

Chaque appareil antichute BLOCSTOP
Ces documents sont contenus dans un sachet plastique accroché à l'appareil.
Les options possibles des appareils antichute BS sont les suivantes :
Livraison standard
Sans manille (rep. e fig. 1)
Etrier de déverrouillage (rep. d fig. 1) Avec une poignée (rep. 1 fig. 10) à la place de l'étrier (rep. d fig. 1) pour les
NOTE : dans cette notice, le fonctionnement de l'appareil antichute est décrit avec l'étrier, il est identique avec
la poignée.
4. SPECIFICATIONS TECHNIQUES
• Les caractéristiques techniques des appareils antichute BLOCSTOP
Modèle
15.301
20.300
20.303
20.304
20.301
35.304
35.30
IMPORTANT
: chaque appareil antichute est réglé en
usine (position du levier rep. 2 fig. 2 par rapport au boîtier
rep. 1 fig. 2) à l'aide d'une vis et d'un écrou de blocage. Il est
interdit de modifier le réglage du levier par rapport au boîtier.
DANGER
: toute modification de ce réglage exonère
TRACTEL
®
‚ de sa responsabilité.
TM
est accompagné de la présente notice et d'une déclaration d'incorporation.
Option de livraison
Avec une manille (rep. e fig. 1).
modèles 15.301, 20.301, 35.30 uniquement.
Tableau 1
TM
BS sont les suivantes :
WLL (kg)
WLL* (kg)
W (kg)
Øc (mm)
600
800
2
8,3
600
800
3,7
8,3
800
1 000
3,7
9,5
1 000
1 600
3,7
10,2
1 200
1 600
3,7
11,5
2 000
3 000
8,2
14,3
2 400
3 200
8,2
16,3
Tableau 2
- 5 -
FR
St
R (kg)
5 x 19
4 800
5 x 19
4 800
5 x 19
6 400
5 x 26
8 000
5 x 26
9 600
5 x 26
16 000
5 x 31
19 200
