2.1) Principe de fonctionnement de l'appareil
antichute BLOCSTOP
TM
type BS :
FR

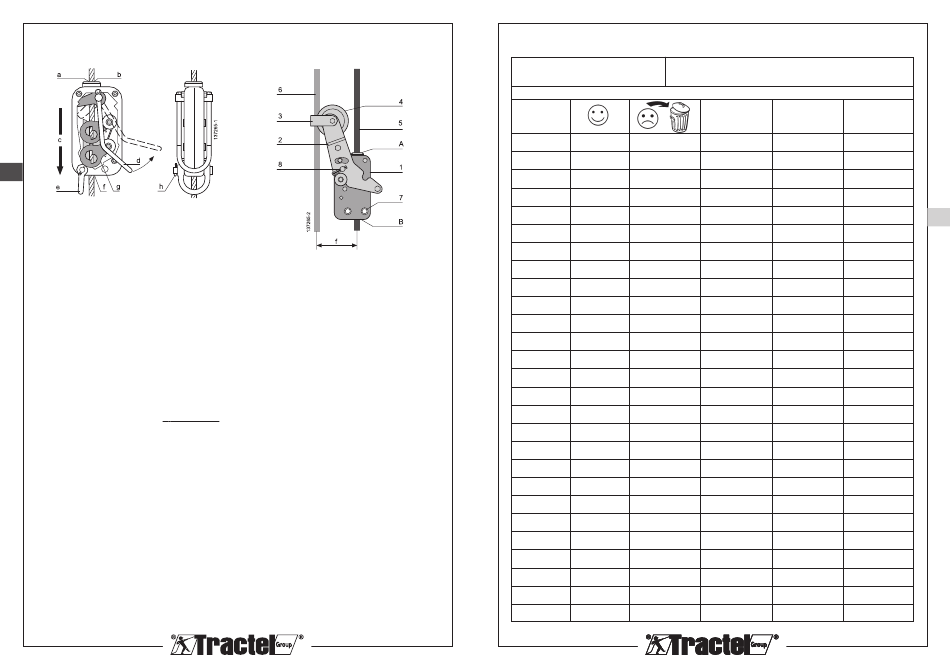

Fig. 1
Désignation des repères :
a : orifice d'introduction de câble
b : câble métallique
c : direction de la traction
d : étrier de déverrouillage
e : manille (option)
f : orifice de sortie de câble
g : mâchoires
h : goupille cylindrique fendue
L'appareil antichute BLOCSTOP
TM
type BS (fig. 1) est
constitué essentiellement d'un système à mâchoires auto
serrantes (rep. g fig. 1) contenu dans un carter en acier
zingué.
L'appareil est relié par sa manille (rep. e fig. 1) à un point
d'ancrage (rep. 8 fig. 21) ou à la plate-forme suspendue
(rep. 9 fig. 22) avec une élingue.
Tant que le câble (rep. b fig. 1) se déplace dans l'appareil
antichute dans la direction de traction indiquée par la flèche
(rep. c fig. 1) les mâchoires s'ouvrent automatiquement et
laissent glisser le câble. Par contre dès que le câble se
déplace dans l'appareil anti-chute dans le sens contraire à la
direction de traction (rep. c fig. 1), ses mâchoires se referment
immédiatement sur celui-ci et – selon le principe du TIRFOR
– le serrent d'autant plus que la charge est plus importante.
Pour permettre la descente contrôlée de la charge, il est
possible de déverrouiller l'appareil antichute BLOCSTOP
agissant sur l'étrier (rep. d fig. 1) dans le sens de la flèche.
Cette manœuvre ne peut se faire que si l'appareil antichute
n'est pas en charge. Grâce à un ressort de rappel, l'étrier de
déverrouillage est positionné contre l'appareil antichute
(représentation en trait fort, fig. 1).
La manille (avec sa goupille de sécurité) (rep. e fig. 1) est
montée sur l'appareil antichute en option.
2.2) Principe de fonctionnement de l'appareil
antichute BLOCSTOP
TM
type BSA :
Fig. 2
Désignation des repères :
1 : boîtier
2 : levier
3 : guide-câble
4 : galet de détection
5 : câble antichute
6 : câble de levage
7 : orifice de fixation
8 : axe de rotation
A : orifice d'introduction de câble
B : orifice de sortie de câble
L'appareil antichute BLOCSTOP
TM
type BSA (fig. 2) est
composé d'un boîtier en acier zingué (rep. 1 fig. 2) et d'un
levier en acier zingué pivotant (rep. 2 fig. 2) avec à son
extrémité un galet de détection en acier zingué (rep. 4 fig. 2).
L'appareil antichute est fixé rigidement à la plate-forme
suspendue par ses 2 vis + écrous auto freinés préalablement
®
montés dans les orifices (rep. 7 fig. 2). La rotation du levier
(rep. 2 fig. 2) commande l'ouverture ou la fermeture des
mâchoires.
TM
en
Le fonctionnement de l'appareil antichute est automatique,
et dépend uniquement de la distance f (voir fig. 2) entre le
câble de levage (rep. 6 fig. 2) permettant de lever la plate-
forme suspendue et le câble antichute (rep. 5 fig. 2) passant
dans le boîtier (rep. 1 fig. 2).
Le fonctionnement est le suivant :
- quand le câble de levage (rep. 6 fig. 2) est tendu, le levier
(rep. 2 fig. 2) maintient les mâchoires ouvertes et le câble
antichute (rep. 5 fig. 2) coulisse librement dans l'appareil
(fig. 7),
- quand le câble de levage (rep. 6 fig. 2) est détendu, le levier
(rep. 2 fig. 6) grâce à un ressort de rappel à l'intérieur du
boîtier (rep. 1 fig. 6) bascule et provoque le serrage des
mâchoires sur le câble antichute (rep. 5 fig. 2). L'arrêt de la
plate-forme suspendue est instantané du côté où l'appareil
antichute est installé.
Le basculement du levier (rep. 2 fig. 2) peut être causé par :
a) la rupture du câble de levage (fig. 8),
- 4 -
PRÜF- UND WARTUNGSKARTE
Name des Benutzers:
Datum der Inbetriebnahme:
PRÜFUNG
Datum
Unterschrift
Name der Person
Art der Maßnahme
- 37 -
