8.3
Fonctionnement du brûleur
8.3.1
Démarrage du brûleur

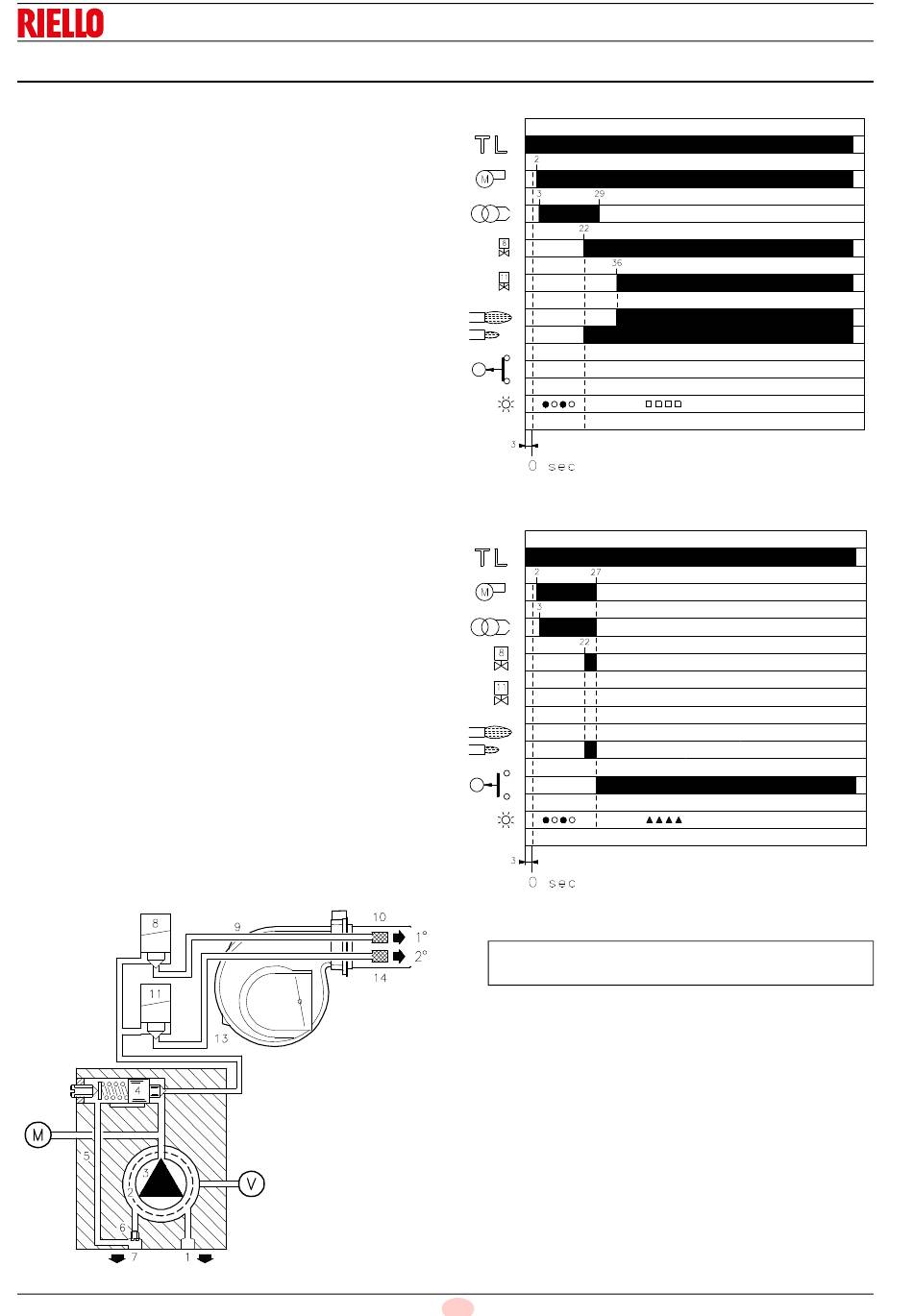

Phases de démarrage avec temps progressifs en secondes :
•
fermeture télécommande TL.
Après environ 3 s :
•
0 s : le programme de la boîte de contrôle commence.
•
2 s :
démarrage moteur
•
3 s : insertion transformateur d'allumage.
La pompe 3) (Fig. 26) aspire le combustible de la cuve à tra-
vers le conduit 1) et le filtre 2) et le refoule sous pression. Le
piston 4) se soulève et le combustible revient dans la cuve
par les tuyaux 5)-7).
La vis 6) ferme le by-pass côté aspiration et les élec-
trovannes 8) - 11), désexcitées, ferment la voie vers les
gicleurs.
Préventilation avec débit d'air maximum.
•
22 s : l'électrovanne 8) s'ouvre et le combustible passe dans
le conduit 9), traverse le filtre 10)), sort atomisé du premier
gicleur et au contact de l'étincelle s'allume.C'est la flamme
d'allumage.
•
29 s : le transformateur d'allumage s'éteint.
•
36 s : l'électrovanne 11) s'ouvre, le combustible passe à tra-
vers le conduit 13) et le filtre 14) et sort atomisé du second
gicleur. C'est la flamme de fonctionnement.
Le cycle de démarrage se termine.
8.3.2
Fonctionnement en régime
Quand la pression ou la température de la chaudière augmente
jusqu'à l'ouverture de la télécommande TL, le brûleur s'éteint.
8.3.3
Allumage raté
Si le brûleur ne s'allume pas, on a le blocage dans un délai de 5
s à compter de l'ouverture de l'électrovanne de 1
30 s après la fermeture de TL. Le voyant rouge de la boîte de
contrôle s'allume.
8.3.4
Extinction au cours du fonctionnement du
brûleur
Si la flamme s'éteint au cours du fonctionnement, le brûleur s'ar-
rête dans un délai d'une seconde et effectue un essai de redé-
marrage automatique avec répétition du cycle de départ.
6427
Mise en service, réglage et fonctionnement du brûleur
ventilateur.
ère
allure et de
D601
LED *
LED *
*
Éteint
Voir page 28 pour toute autre information.
Fig. 26
24
F
Jaune
Vert
D3262
Fig. 27
D3268
Fig. 28
Rouge
