Disposer les tuyaux de façon à éviter qu'on les écrase et qu'ils
entrent en contact avec des parties chaudes de la chaudière.
Pour finir, relier l'autre extrémité des tuyaux flexibles aux rac-
cords standard à l'aide de deux clés : une sur le raccord tournant
du tuyau flexible pour visser, et l'autre sur le raccord pour suppor-
ter l'effort de réaction.
6.4

Pompe

Pour une utilisation avec fioul contenant un
mélange biologique jusqu'à 10%, il est essentiel
d'utiliser des tuyaux de l'huile flexibles indiqués
pour l'utilisation de biocombustible.
ATTENTION
Pour plus amples renseignements, s'adresser à
Riello.

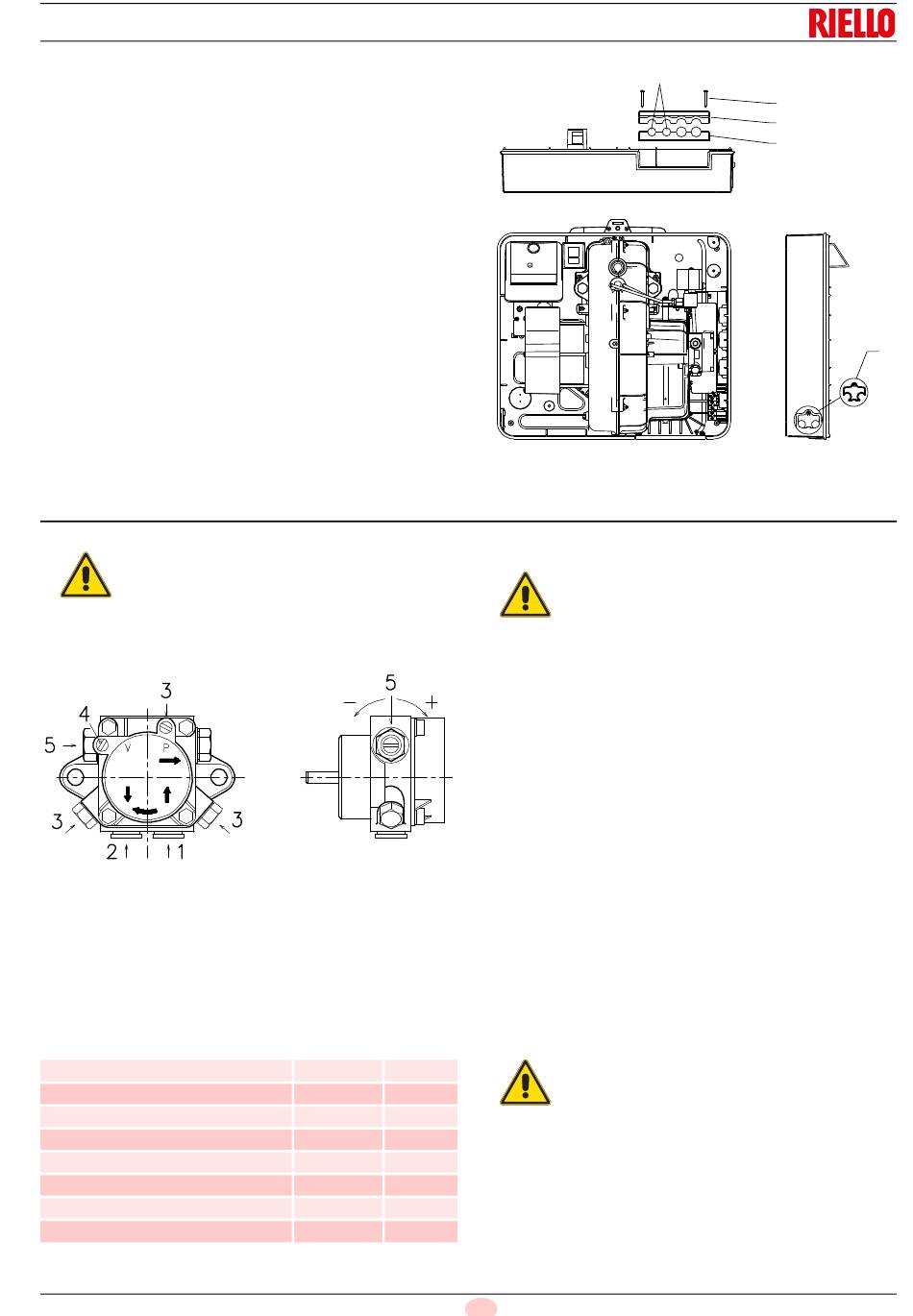

Légende (Fig. 22)
1 -Aspiration
2 -Retour
3 -Raccord manomètre
4 -Raccord vacuomètre
5 -Vis de réglage pression
6.4.1 Données techniques
Suntec ALV 57 CK
Débit min à 12 bars de pression
Plage de pression en refoulement
Dépression max en aspiration
Plage de viscosité
Température max fioul
Pression max en aspiration et retour
Étalonnage pression en usine
Largeur de la maille filtre
Installation hydraulique
D602
Fig. 22
G 1/4"
G 1/4"
G 1/8"
G 1/8"
kg/h 45
bars 7 - 15
bars 0.45
2
mm /s (cSt) 1 - 12
°C 60
bars 2
bars 12
mm 0.15
Table I
21
6.4.2 Amorçage pompe
Avant de mettre le brûleur en marche, s'assu-
rer que le tuyau de retour dans la cuve n'est
pas bouché.
ATTENTION
Un éventuel obstacle provoquerait la rupture
de l'organe d'étanchéité situé sur l'arbre de la
pompe.
(La pompe quitte l'usine avec le by-pass fermé).
– Pour que la pompe puisse s'autoamorcer, il est indispen-
sable de desserrer une des vis 3) (Fig. 22) de la pompe pour
purger l'air contenu dans le tuyau d'aspiration.
– Faire démarrer le brûleur en fermant les télécommandes et
l'interrupteur du réseau électrique. La pompe doit tourner
dans le sens indiqué par la flèche sur le couvercle.
– Lorsque le fioul déborde de la vis 3), la pompe est amorcée.
– Arrêter immédiatement le brûleur et serrer la vis 3).
Le temps nécessaire à cette opération dépend du diamètre et de
la longueur du tuyau d'aspiration.
Si la pompe ne s'amorce pas au premier démarrage et si le brû-
leur se bloque, attendre environ 15 s, débloquer et répéter le dé-
marrage.
Tous les 5-6 démarrages, attendre pendant 2-3 minutes le refroi-
dissement du transformateur.
Ne pas éclairer la photorésistance afin d'éviter le blocage du
brûleur : celui-ci se bloque de toute façon une dizaine de se-
condes après son démarrage.
L'opération susdite est possible parce que la
pompe quitte l'usine pleine de combustible. Si la
pompe a été vidée, la remplir de combustible par
le bouchon du vacuomètre avant de la mettre en
ATTENTION
marche pour éviter les grippages.
Quand la longueur du tuyau d'aspiration dépasse
20-30 m, remplir le conduit avec une pompe sépa-
rée.
F
4
1
2
3
D7437
5
Fig. 21
