TECHNISCHES HANDBUCH MT044
5.3
NORVAL BASISGERÄT
Falls
an
der
Regelstrecke
Sicherheitsabblaseventil vorhanden ist, wird für dessen
Überprüfung auf Abschnitt 3.1 verwiesen.
1) sehr langsam das eingangsseitige Absperrorgan V1
öffnen;
2) am Manometer 5 kontrollieren, daß der Ausgangs-
druck, bezogen auf die Regeldruck-Einstellung,
maximal Schließdruckniveau erreicht
3) sobald sich die Drücke in der Eingangs- und
Ausgangsleitung stabilisiert haben, den Entlüftungs-
hahn 6 öffnen;
4) am Manometer 5 kontrollieren, ob der Ausgangs-
druck dem voreingestellten Einstelldruckwert ent-
spricht. Gegebenenfalls die Einstellung durch Drehen
der Einstellschraube 74 (Abb. 1) zur Druckerhöhung
im Uhrzeigersinn und zum Reduzieren des Druckes
gegen den Uhrzeigersinn verstellen;
5) den Entlüftungshahn schließen und den Schließ-
druck kontrollieren;
6) mit einem schaumbildenden Mittel alle Rohrverbin-
dungen zwischen den Absperrorganen V1 und V2 auf
Dichtheit prüfen;
7) sehr langsam das Absperrorgan V2 in der Ausgangs-
leitung öffnen, und warten bis die Leitung unter
Druck steht.
5.3
ein
separates
Si une soupape d'échappement se trouve également
sur la ligne, se référer au paragraphe 3.1 pour effectuer
sa vérification.

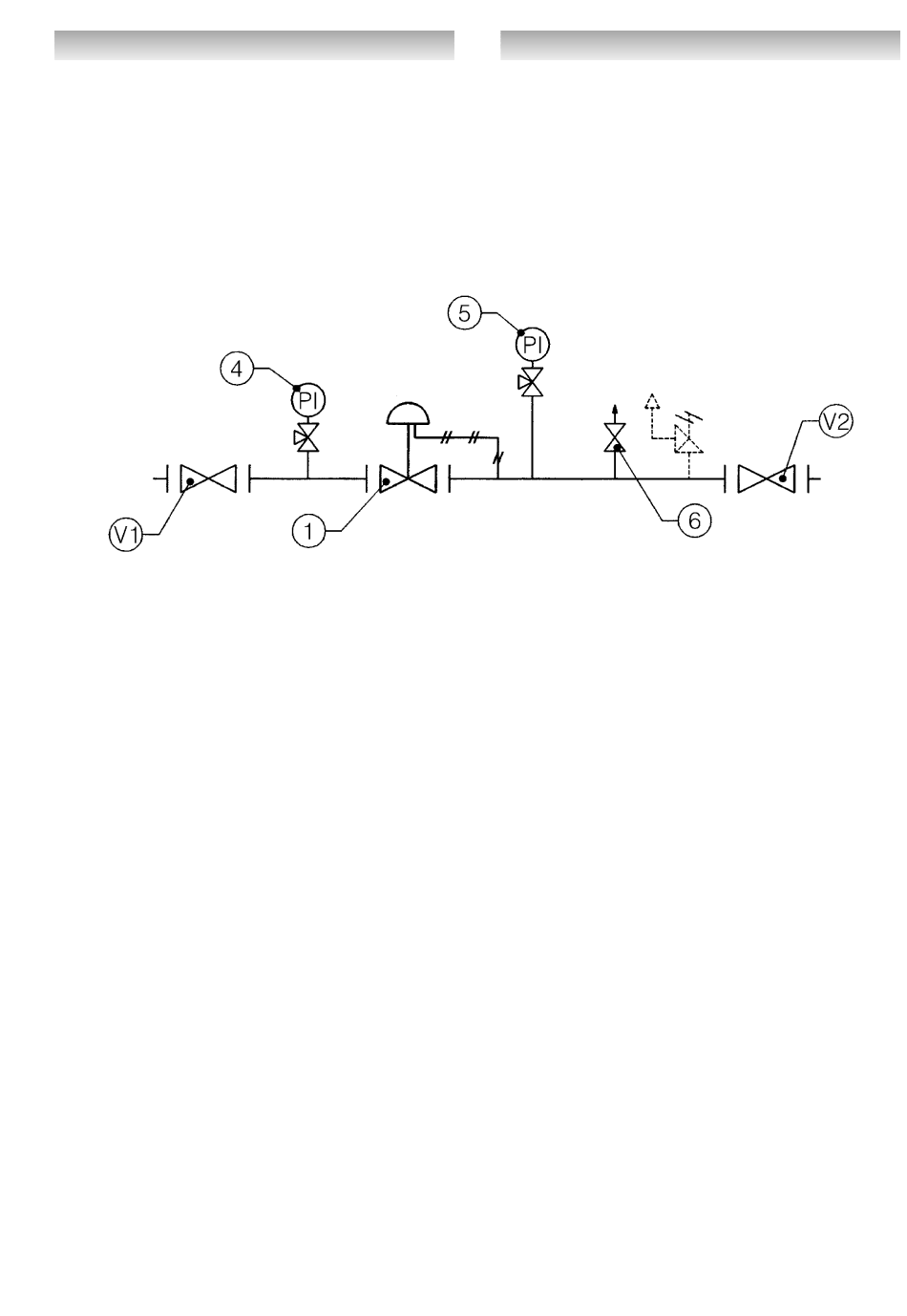

Fig. 12
1) ouvrir très lentement la vanne de sectionnement
2) à l'aide du manomètre 5, contrôler que la pression
3) stabiliser les pressions en amont et en aval, ouvrir le
4) à l'aide du manomètre 5, contrôler que la pression
5) fermer le robinet d'évent et vérifier la valeur de la
6) avec un produit moussant, contrôler l'étanchéité de
7) ouvrir très lentement la vanne de sectionnement en
21
MANUEL TECHNIQUE MT044
MISE EN SERVICE DU DETENDEUR
d'entrée V1;
ne dépasse pas la valeur d'étalonnage préétablie,
plus une tolérance de 10 % due à l'effort de ferme-
ture du détendeur;
robinet d'évent 6;
en aval ait la valeur d'étalonnage préétablie. Dans le
cas contraire, ajuster l'étalonnage en agissant sur la
vis 74 prévue (Fig. 1), en la faisant tourner dans le
sens des aiguilles d'une montre afin d'augmenter et
dans le sens contraire des aiguilles d'une montre
pour diminuer;
pression;
toutes les jonctions situées entre les vannes de sec-
tionnement V1 et V2;
aval V2 jusqu'à ce que le tuyau soit complètement
rempli.
