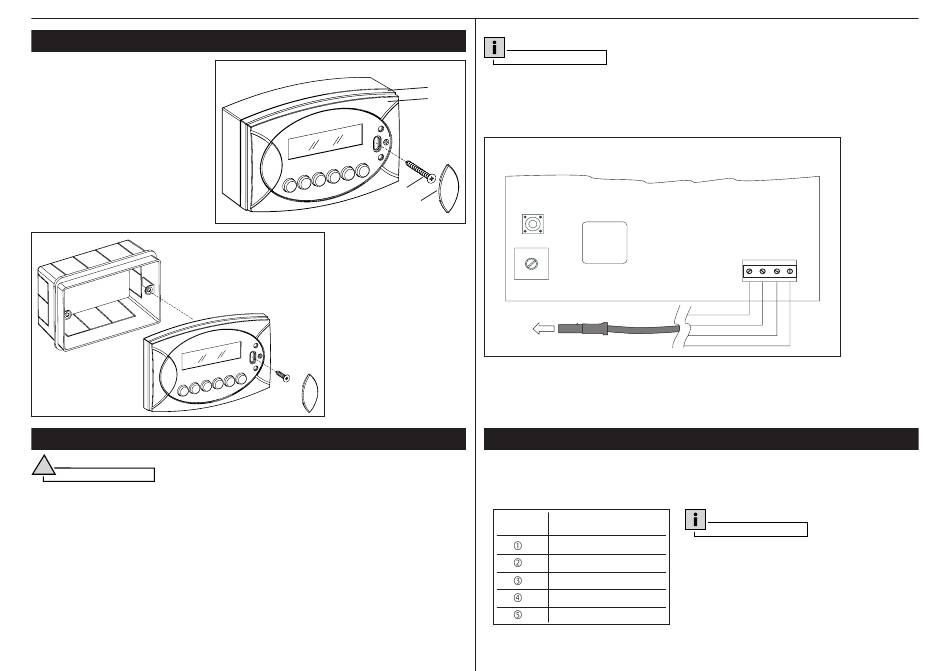

3. INSTALLATION
Installez Clavier Multifonction EC à au moins
1,5 m du sol, dans un endroit où vous pouvez
voir les portes automatiques et loin des parties
en mouvement.
Fixer le conteneur A au mur ou à un autre
support préétabli en exploitant les boutonnières
sur le fond.
Après avoir connecter le câble d'alimentation
aux bornes selon la déscription du paragraphe "
Connexions électriques ", brancher le clavier B,
fi xez-le par les vis C et appliquer les plaquettes
couvre-vis D.
INSTALLATION EN BOÎTE
MODULAIRE ENCASTRÉE
4. RACCORDEMENTS ELECTRIQUES
!
Attention
Enlever le voltage de l'automation et des piles tampon.
Etendre le câble de connexion et si il est nécessaire de le couper à la longueur utile pour brancher le clavier
à la Carte EVO CONTROL.
Connecter les 4 pôles du câble à la barrette à bornes JP1 du clavier suivant le Schéma de connexion.
Brancher le connecteur E du câble au connecteur correspondant fi xe JP7 de la Carte EVO CONTROL.
ATTENTION! Respecter la direction de l'insertion obligée du connecteur à 4 pôles amovibles.
Informations
Il est possible utilser le Clavier Multifonctional EC comme le SEUL système de commande de
B
l'automation. En ce cas là il faut brancher l'ADAPTATEUR de l'exclusion du Sélecteur SC6 (l'adaptateur
B
est fourni dans la confection du clavier) au connecteur fi xe JP6 de la carte Evo Control.
Au contraire, si on veut utiliser pas seulement le clavier, mais aussi le Sélecteur SC6, il faut le
connecter selon ses instructions spécifi ques.
SCHÉMA DE CONNEXION
C
D
SW1
TR1
JP7
5. SÉLECTION DE LA LANGUE
Au moment de donner le voltage à l'automation il faut sélectionner la langue des messages qui paraissent
sur le display du Clavier.
Pour sélectionner la langue il faut tenir pressée la touche correspondante pendant la fourniture de l'alimentation.
Les touches de sélection de la langue sont suivantes:
KEY
LANGUAGE
ANGLAIS
ITALIEN
FRANÇAIS
ALLEMAND
ESPAGNOL
1
2
3
4
JP1
ROUGE
VERT
BLANC
NOIR
Informations
La langue sélectionnée vient être maintenue de
façon permanente.
Il sera toujours possible de changer la langue en
répétant la même procedure sur décrite.
