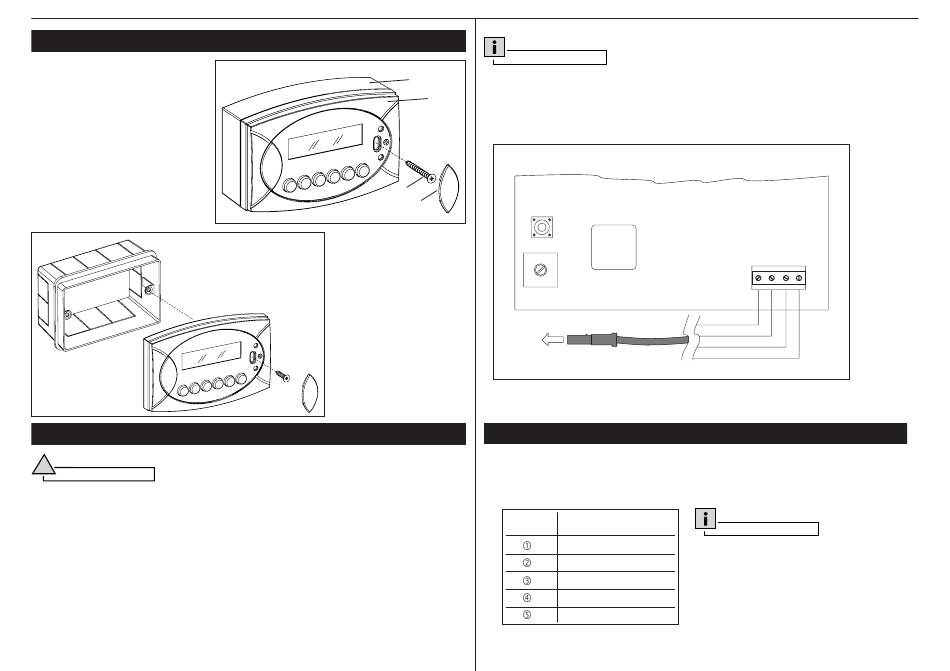

3. INSTALACIÓN
Fije el contenedor A a la pared o a otro
soporte preestablecido aprovechando los
ojales presentes en el fondo.
Después de haber conectado el cable de
alimentación a los contactos como se describe
en el párrafo "Conexiones eléctricas",
introduzca el teclado B, fíjelo con los especiales
tornillos C y aplique las plaquitas cubre-tornillos
D.
INSTALACIÓN EN CAJA
MODULARE EMPOTRADA
4. CONEXIONES ELÉCTRICAS
!
Atención
Quite la tensión al automatismo y a las baterías tampón.
Extienda el cable de conexión y si es necesario córtelo a la longitud útil para conectar el teclado con la
Tarjeta EVO CONTROL.
Conecte los 4 polos del cable a la barra de contactos JP1 del teclado siguiendo el Esquema de Conexiones.
Introduzca el conector E del cable en el correspondiente conector fi jo JP7 de la Tarjeta EVO CONTROL
ATENCIÓN ! Respete el sentido de introducción obligado del conector de 4 polos extraíble.
Informaciones
Es posible utilizar el Teclado Multifunción EC como único sistema de mando del automatismo.
A
En tal caso es necesario introducir el adaptador de exclusión del Selector SC6 (suministrado con el
B
embalaje del teclado) en el conector fi jo JP6 de la Tarjeta Evo Control.
Si, en cambio, además del teclado se desea utilizar también el Selector SC6, es necesario conectarlo
siguiendo las específi cas instrucciones.
ESQUEMA DE CONEXIONES
C
D
SW1
TR1
JP7
5. SELECCIÓN IDIOMA
Al momento de dar tensión al automatismo es necesario seleccionar el idioma de los mensajes que aparecen
en el display del Teclado.
Para seleccionar el idioma deseado, tenga apretado la relativa tecla mientras se suministra la alimentación.
Las teclas de selección del idioma son las siguientes:
TECLA SELECCIÓN IDIOMA
INGLÉS
ITALIANO
FRANCÉS
ALEMÁN
ESPAÑOL
1 2 3 4
JP1
ROJO
VERDE
BLANCO
NEGRO
Informaciones
El idioma elegido se mantiene permanen-
temente.
Para cambiar idioma basta repetir el proce-
dimiento de selección.
