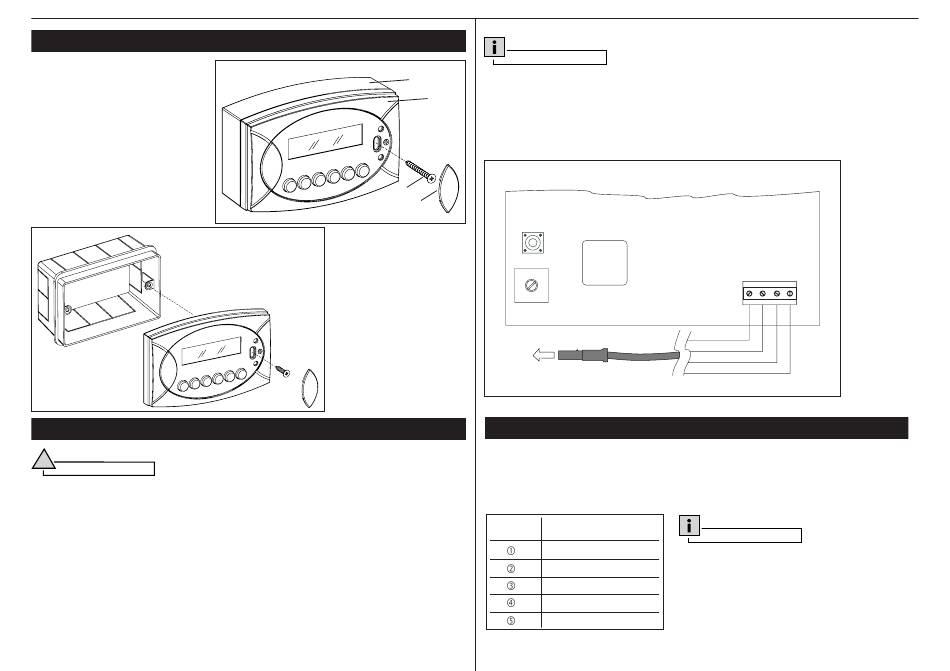

3. INSTALLATION
Den Behälter A unter Verwendung der
Bodenösen an der Wand oder einem anderen,
vorher festgelegten Träger befestigen.
Nachdem das Versorgungskabel an die
Klemmen angeschlossen wurde, wie im
Paragrafen
"Elektroanschlüsse"
beschrieben, die Tastatur B einsetzen, mit den
zugehörigen Schrauben C befestigen und die
Abdeckplaketten D anbringen.
INSTALLATION MIT
UNTERPUTZDOSEN
4. ELEKTROANSCHLÜSSE
!
Achtung
Die Automatikvorrichtung und die Pufferbatterien spannungsfrei machen.
Das Verbindungskabel auslegen und gegebenenfalls auf die zum Verbinden der Tastatur mit der Platine EVO
CONTROL nötige Länge zuschneiden.
Die 4 Pole des Kabels gemäß Verbindungsschema an das Klemmenbrett JP1 der Tastatur anschließen.
Den Steckverbinder E und des Kabels in den entsprechenden fixen Steckverbinder JP7 der Platine EVO
CONTROL einsetzen.
ACTUNG ! Die festgelegte Einsteckrichtung des 4-poligen abziehbaren Steckverbinders beachten.
Informationen
Die Mehrzwecktastatur EC kann als alleiniges Steuersystem der Automatikvorrichtung verwendet
A
werden.
B
In diesem Fall muss der Adapter für die Ausschaltung des Wahlschalters SC6 (in der Verpackung der
Tastatur mitgeliefert) in den fi xen Steckverbinder JP6 der Platine Evo Control eingesetzt werden.
Wenn man dagegen neben der Tastatur auch den Wahlschalter SC6 benutzen will, muss dieser nach
den zugehörigen Anleitungen angeschlossen werden.
VERBINDUNGSSCHEMA
C
D
SW1
TR1
JP7
5. SPRACHEINSTELLUNG
In dem Moment, wo Spannung an die Automatikvorrichtung angelegt wird, muss die Sprache der Meldungen
gewählt werden, die am Display der Tastatur erscheinen.
Zum Wählen der gewünschten Sprache die entsprechende Taste gedrückt halten, während die Stromversorgung
eingeschaltet wird.
Die Wahltasten für die Sprache sind folgende:
TASTE
WAHL DER SPRACHE
ENGLISCH
ITALIENISCH
FRANZÖSISCH
DEUTSCH
SPANISCH
1
2
3
4
JP1
ROT
GRÜN
WEISS
SCHWARZ
Informationen
Die gewählte Sprache wird ständig beibehalten.
Um die Sprache zu wechseln, braucht nur die
Auswahlprozedur wiederholt zu werden.
