– Bij gebruik van nicht diffusiedichte kunststof buizen
in de CV-installatie moet een secundaire warmtewis-
selaar nageschakeld worden, om corrosie in de CV-
ketel te vermijden.
– Het toestel is uitgerust met een CV-expansievat. Con-
troleer vóór de montage van het toestel of dit volume
voldoende is. Is dat niet het geval, dan moet bij de
installatie een extra expansievat worden geïnstal-
leerd.
5.2

Installatie voorbereiden

Voor voormontage van alle aansluitingen aan installatie-
zijde kunnen de Vaillant aansluitconsoles gebruikt wor-
den, waarop de volgende componenten zijn bij elkaar
gebracht:
– servicekranen (verwarmingsaanvoer- en -retourlei-
ding)
– gaskogelkraan met brandbeveiliging
– veiligheidsklep, CV-zijde
– veiligheidsgroep, warmwater
– ketelvul- en aftapkraan
(Installatie met aansluitconsole zie deel 5.3)
5.3 Aansluiting van het toestel met een
aansluitconsole
Voor voorbereiding van de toestelinstallatie aan installa-
tiezijde kunnen aansluitconsoles uit het Vaillant toebe-
horen worden gebruikt.
Voor installatie gaat u te werk overeenkomstig de mon-
tagehandleiding van het toebehoren.
Installatie- en onderhoudshandleiding ecoCOMPACT 0020042733_05
5.4

Gas aansluiten

a
Gevaarlijk!
Levensgevaar door ondeskundig gasinstal-
latie!
Een ondeskundige gasinstallatie kan het vei-
lige gebruik van het toestel beïnvloeden en
tot lichamelijk letsel en materiële schade lei-
den.
>
De gasinstallatie mag alleen worden uitge-
voerd door een erkend installateur. Daarbij
moeten de wettelijke richtlijnen en de
plaatselijke voorschriften van het energie-
bedrijf in acht worden genomen.
a
Gevaarlijk!
Levensgevaar door uitstromend gas!
Een onder spanning gemonteerde gasleiding
kan uitstromend gas, vergiftiging en explosie
veroorzaken.
>
Let erop dat de gasleidingen zonder
mechanische spanningen worden gemon-
teerd!
Leg de gastoevoerleiding overeenkomstig de plaatselijke
voorschriften, zie deel 3.
3
2
1

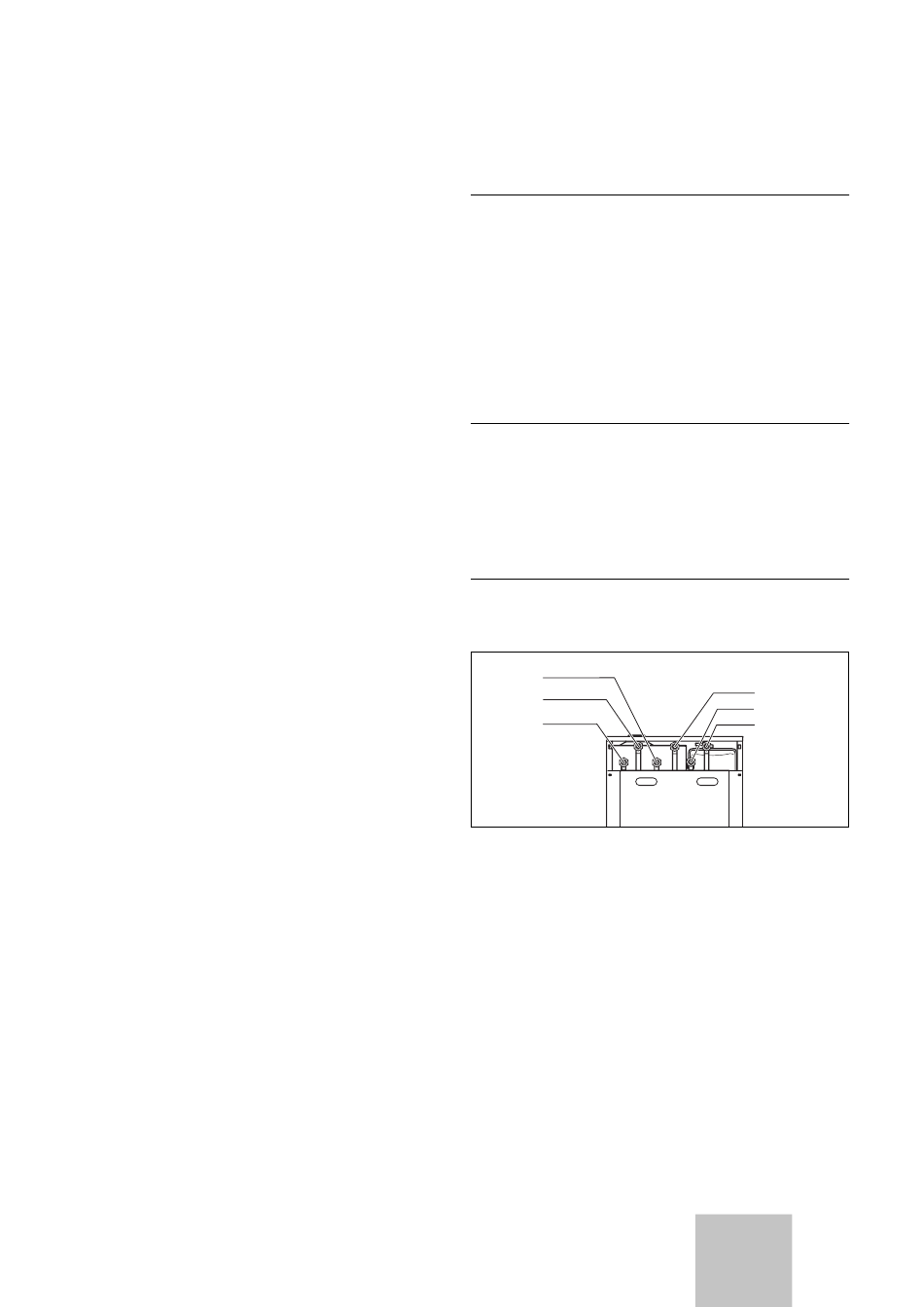

Afb. 5.1 Positie van de aansluitingen
Legenda:
1 Circulatie-aansluiting G3/4
2 Gasaansluiting G3/4
3 Koudwateraansluiting (KW) G3/4
4 Warmwateraansluiting (WW) G3/4
5 CV-aanvoeraansluiting (HVL) G3/4
6 CV-retouraansluiting (HRL) G3/4
>
Installeer een gaskogelkraan met brandbeveiliging in
de gastoevoerleiding vóór het toestel. Deze moet op
een goed toegankelijke plek gemonteerd worden.
>
Schroef de gasleiding vlak afdichtend aan de gasaan-
sluitstomp (2) vast. Om de gasbuis niet te beschadi-
gen, moet deze bij het vastdraaien van de schroefver-
binding bij de sleutelvlakken van de gasbuis worden
tegengehouden met een schroefsleutel. Plaats voor
de aansluiting van de gasleiding een vlak afdichtende
nippel.
Installatie 5
4
5
6
BE 17
