8 Inspectie en onderhoud
8.5

Onderhoud plegen aan brandermodule

8.5.1

Brandermodule demonteren

De brandermodule bestaat uit de ventilator met toeren-
talregeling, de verbrandingsluchtaanzuigbuis van het
gasblok, de gastoevoer (mengbuis) naar de voorge-
mengde brander met ventilator alsmede de voorge-
mengde brander zelf.
a
Gevaarlijk!
Levensgevaar door vergiftiging en explosie!
De garantie dat geen gaslekken in de gas-
mengbuis tussen gasregeleenheid en brander
aanwezig zijn kan alleen na controle in de
fabriek worden gegeven.
>
Open de mengbuis tussen de gasregeleen-
heid en de brander niet.
e
Gevaarlijk!
Levensgevaar door elektrische schok!
Op de ontstekingskabels staat elektrische
spanning.
>
Schakel vóór werkzaamheden aan het toe-
stel altijd de stroomtoevoer van het toestel
uit en beveilig deze tegen opnieuw inscha-
kelen!
a
Gevaarlijk!
Verbrandingsgevaar door hete onderdelen!!
De brandermodule, alle watergeleidende
onderdelen en het verwarmingswater kunnen
heet zijn en verbranding of brandwonden ver-
oorzaken.
>
Voer werkzaamheden aan deze componen-
ten pas uit als deze zijn afgekoeld.
38
10
9
8

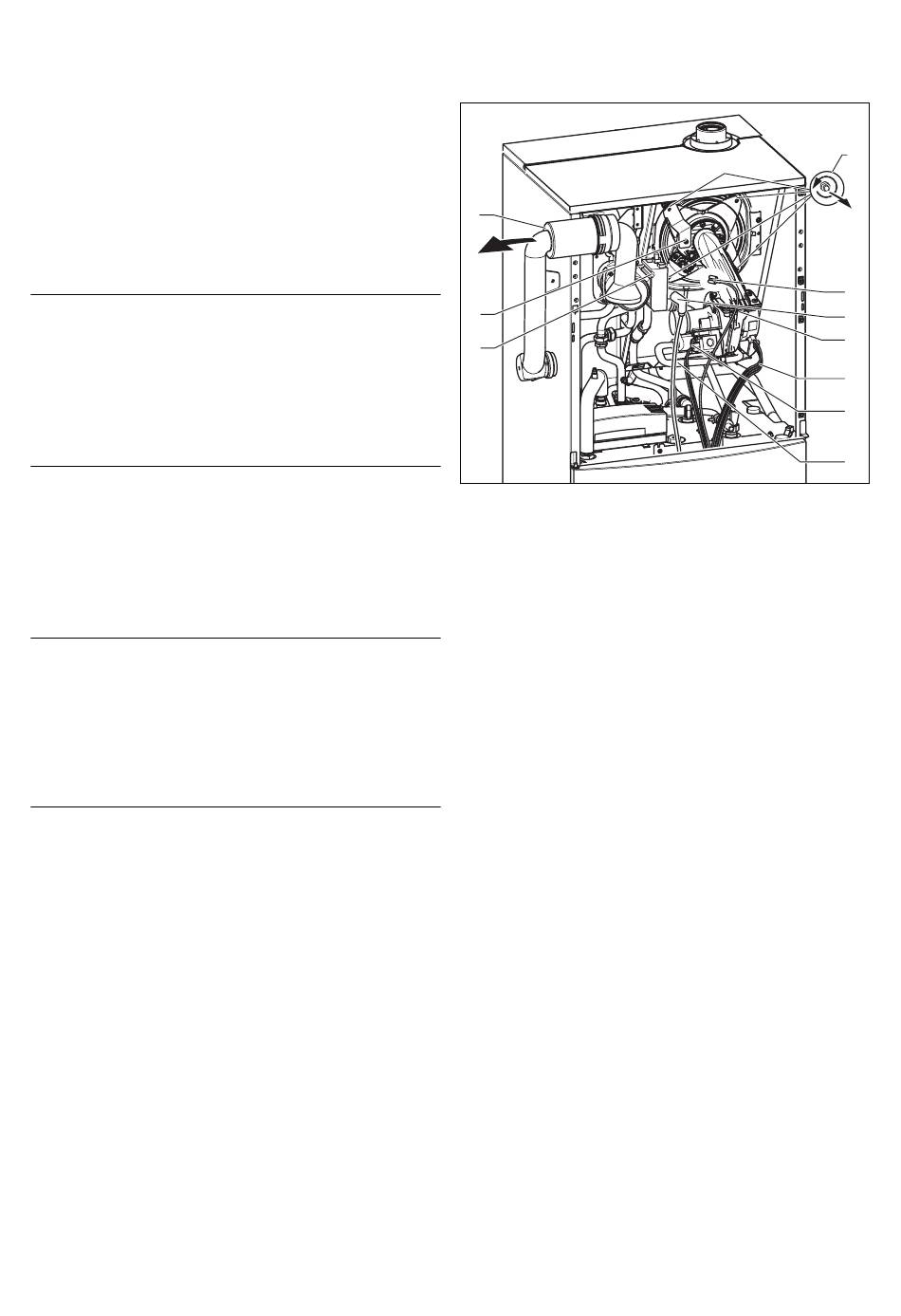

Afb. 8.2 Brandermodule demonteren
Legenda (afb. 8.2):
1 Moeren van branderdeur
2 Massakabel
3 Ontstekingskabel
4 Brandermodule
5 Kabel van ventilatormotor
6 Kabel van gasblok
7 Gasleiding
8 Integrale condensatiewarmtewisselaar
9 Bevestigingsschroef van luchtaanzuigbuis
10 Aanzuigbuisverlenging
Voor de demontage gaat u als volgt te werk:
>
Sluit de gastoevoer naar het toestel.
>
Klap de schakelkast omlaag.
>
Open de vacuümkamer.
>
Verwijder de schroef (9), draai de aanzuigbuisverlen-
ging (10) naar u toe en neem deze van de aan-
zuigstomp.
>
Trek de ontstekingsleiding (3) en de aardleiding (2)
eraf.
>
Trek de kabel (5) op de ventilatormotor en de kabel
(6) op het gasblok eraf.
Installatie- en onderhoudshandleiding ecoCOMPACT 0020042733_05
