9 Dépannage
9.5

Remplacement des composants

a
Attention !
Risque d'endommagement résultant de fui-
tes d'eau ou de gaz !
Utiliser un outil non approprié ou effectuer
une opération non appropriée peut occasion-
ner des dommages (ex. : fuites de gaz/d'eau) !
>
Employez impérativement une clé plate
adéquate pour serrer/desserrer les rac-
cords vissés (pas de pinces à tuyaux, ral-
longes, etc.).
Seul un professionnel est habilité à procéder aux tra-
vaux présentés dans cette section.
>
Employez exclusivement pour les réparations des piè-
ces de rechange d'origine.
>
Vérifiez qu'elles ont été correctement montées et
qu'elles sont dans la même position et orientation
que les pièces initiales.
9.5.1 Consignes de sécurité
>
Débranchez l'appareil du secteur !
>
Fermez le robinet de gaz !
>
Fermez les robinets de maintenance !
>
Vidangez l'appareil si vous voulez remplacer les com-
posants conducteurs d'eau de l'appareil !
>
Assurez-vous que de l'eau ne s'égoutte pas sur les
composants conducteurs d'électricité (par ex. boîtiers
de commande, etc) !
>
N'utilisez que des joints d'étanchéité et des joints
toriques neufs !
>
A l'issue des travaux, effectuez un contrôle fonction-
nel (voir paragraphe 6.3) !
9.5.2 Remplacement du brûleur
a
Danger !
Risque de blessures de personnes et/ou de
dommages matériels en cas de non-respect
des consignes de sécurité !
>
Suivez les consignes telles que décrites au
chapitre 9.5.1 avant de procéder au rem-
placement de pièces.
>
Démontez le module du brûleur comme décrit au
paragraphe 8.5.1 et remplacez le brûleur.
52
9.5.3 Remplacement des électrodes
a
Danger !
Risque de blessures de personnes et/ou de
dommages matériels en cas de non-respect
des consignes de sécurité !
>
Suivez les consignes telles que décrites au
chapitre 9.5.1 avant de procéder au rem-
placement de pièces.

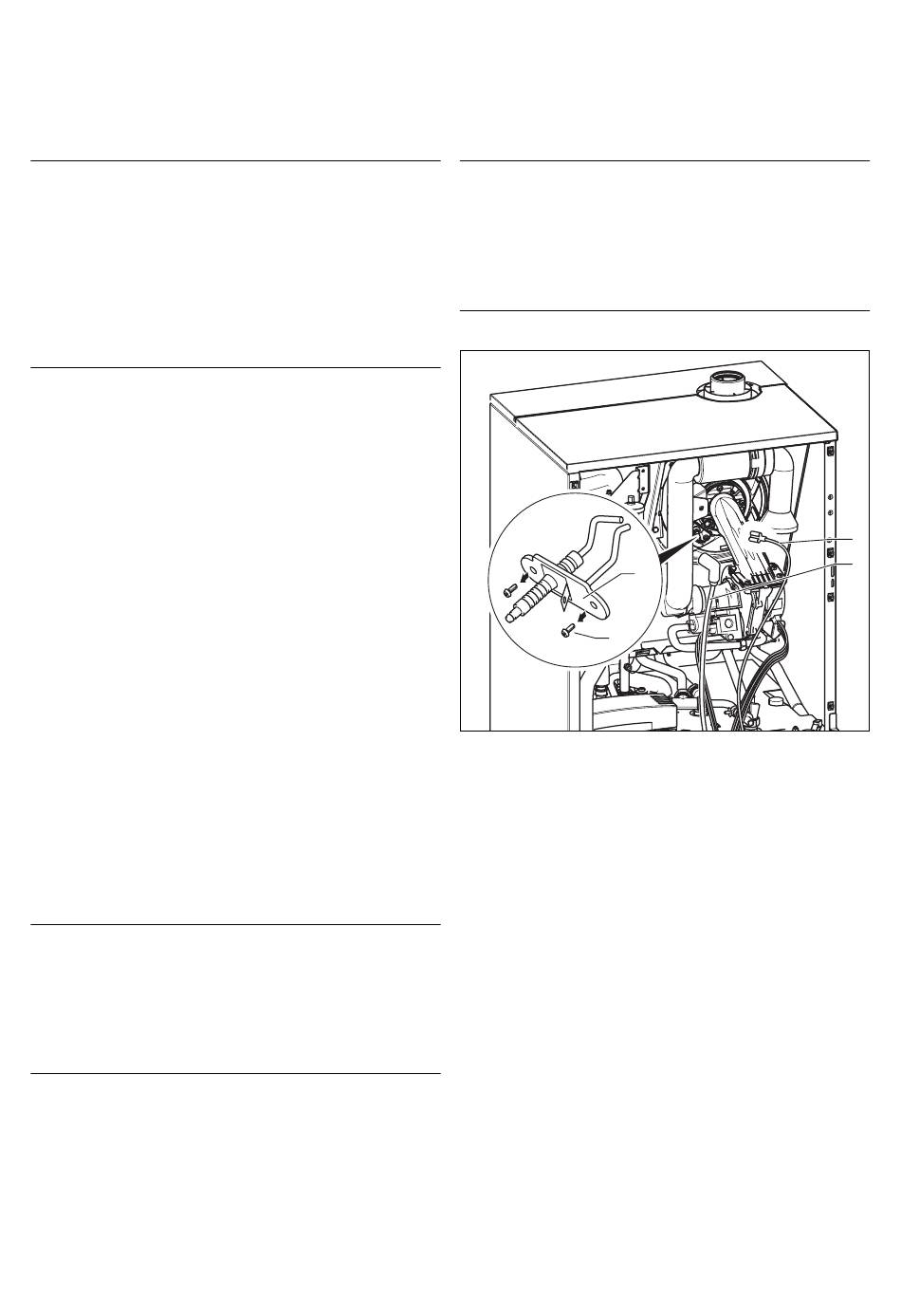

Fig. 9.1 Remplacement des électrodes
>
Débranchez le câble d'allumage (2) et le câble de
mise à la terre (1) de l'électrode.
>
Desserrez les deux vis (4) sur la plaque de soutien (3)
de l'électrode.
>
Retirez la plaque de soutien avec l'électrode.
>
Montez la nouvelle électrode dans l'ordre inverse.
Notice d'installation et de maintenance ecoCOMPACT 0020042733_05
3
4
1
2
