6
5
4
3

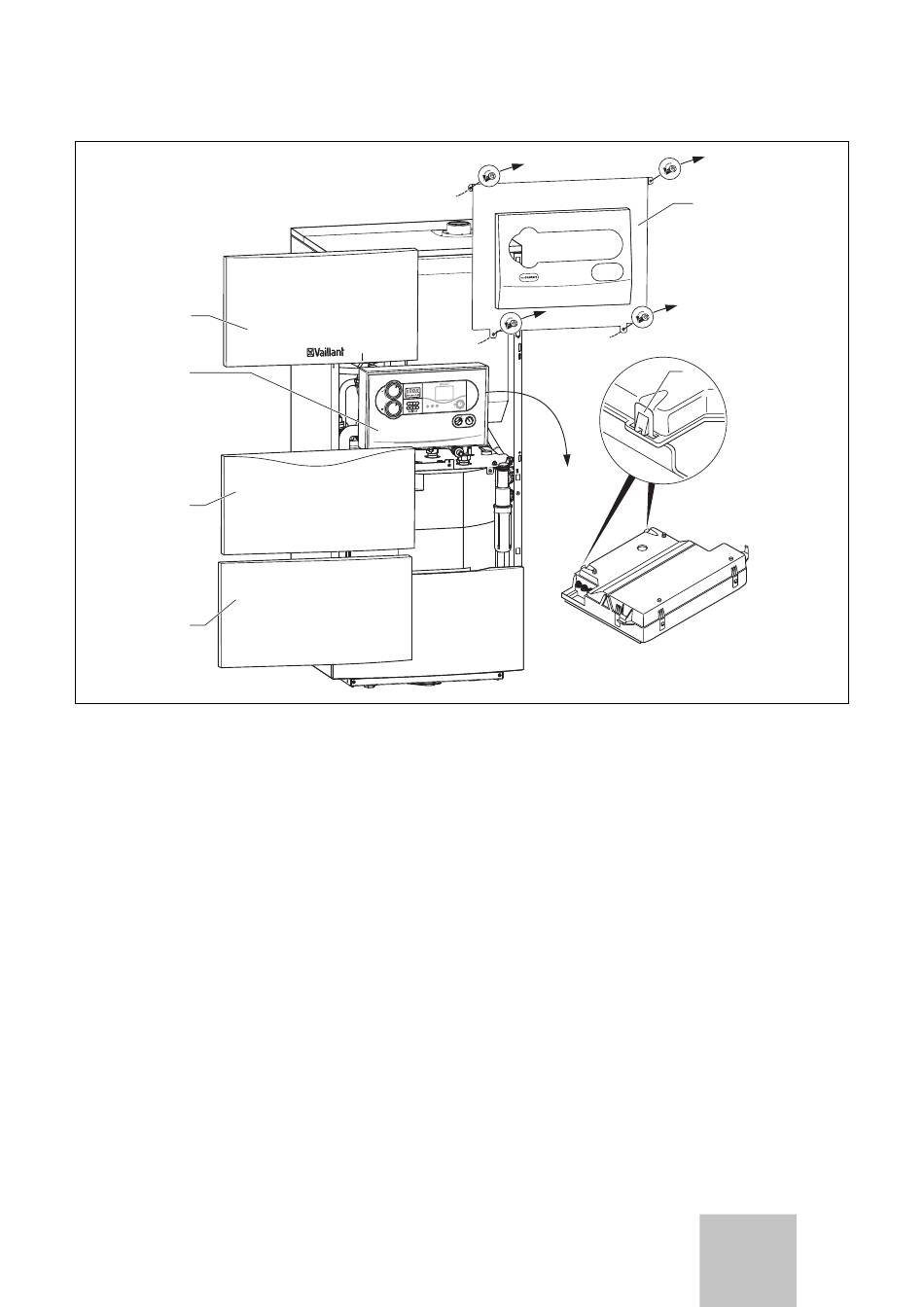

Fig. 5.5 Retrait de l'habillage de l'appareil
Les câbles d'alimentation secteur et basse tension
(conduite de la sonde, etc.) doivent être posés de
manière distincte.
Procédez comme suit pour le câblage de raccordement,
se reporter à la Fig. 5.5 :
>
Retirez les parties antérieures de l'habillage (3) et (6)
et la porte (4).
>
Dévissez le cache de protection (1).
>
Rabattez le boîtier de commande (5) vers l'avant.
>
Déclipsez la partie arrière du couvercle du boîtier de
commande (2) et rabattez-la vers l'avant.
>
Guidez les conduites, par ex. câble secteur, conduites
de raccordement vers les appareils de régulation ou
les pompes, à travers le passe-câble dans la paroi
arrière de l'appareil (27, Fig. 2.1), puis à travers l'ap-
pareil dans le boîtier de commande.
>
Bloquez tous les câbles à l'aide des décharges de
traction (1, fig. 5.6).
>
Dénudez les extrémités des fils et procédez aux bran-
chements conformément aux paragraphes 5.9.1 à
5.9.2.
Notice d'installation et de maintenance ecoCOMPACT 0020042733_05
>
Fermez ensuite le couvercle arrière du boîtier de
commande et appuyez dessus jusqu'à vous l'enten-
diez s'encliqueter.
>
Relevez le boîtier de commande.
>
Replacez le carénage avant.
Installation 5
1
2
