6
5
4
3

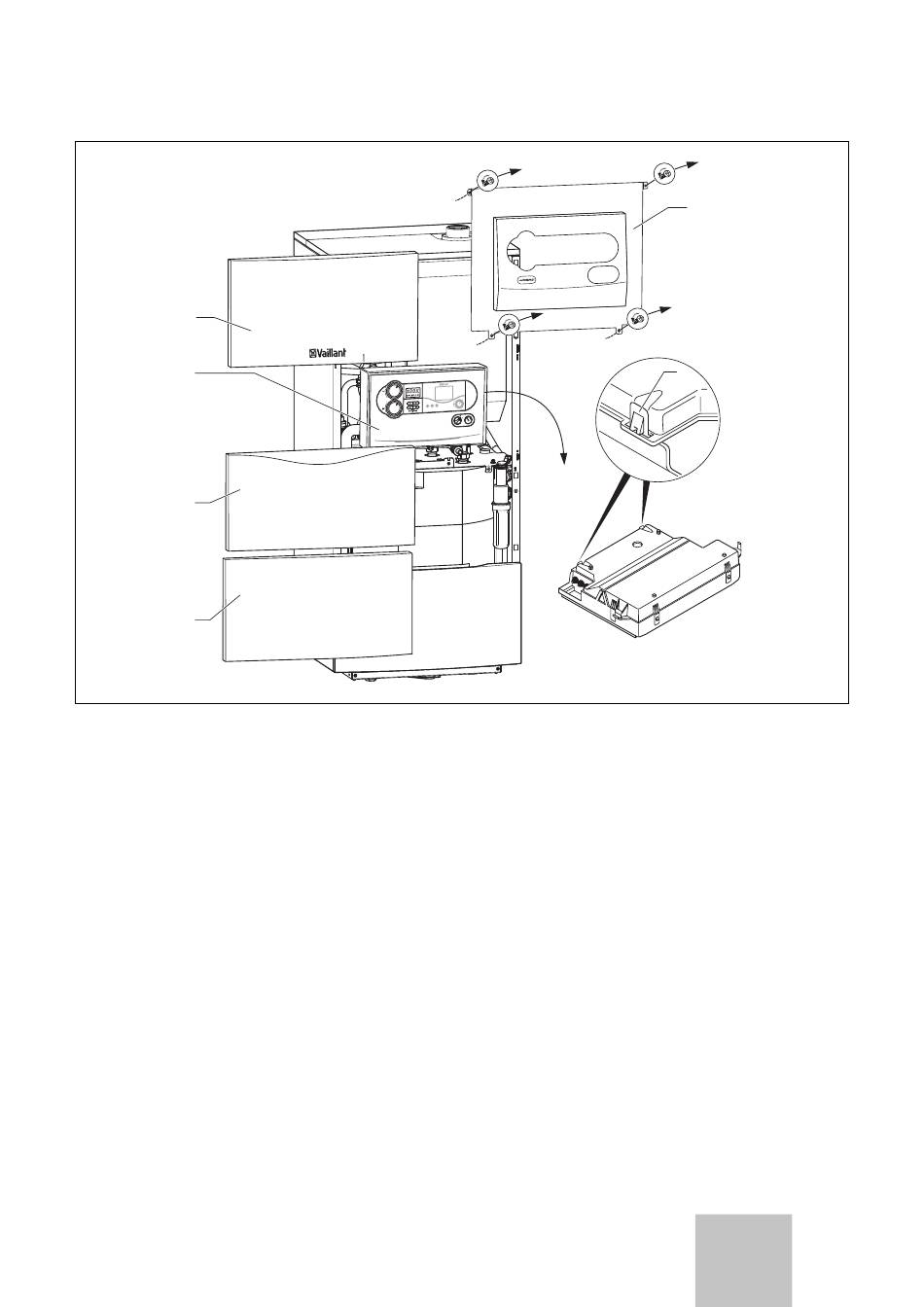

Afb. 5.5 Toestelmantel wegnemen
Net- en laagspanningskabels (b.v. voelertoevoerleiding)
moeten ruimtelijk gescheiden worden gelegd.
Ga bij de aansluitbedrading als volgt te werk, zie
afb. 5.5:
>
Neem de voorste manteldelen (3) en (6) en de deur
(4) weg.
>
Schroef de afschermkap (1) af.
>
Klap de schakelkast (5) naar voren.
>
Haak het achterste deksel van de schakelkast (2) uit
en klap dit naar voren.
>
Leid de leidingen, bijv. netaansluitleiding, aansluitlei-
dingen naar regelaars of externe pompen door de
kabeldoorvoer in de achterwand van het toestel (27,
afb. 2.1) en dan door het toestel naar de schakelkast.
>
Beveilig de leidingen met de trekontlastingen
(1, afb. 5.6).
>
Strip de draaduiteinden en voer de aansluitingen uit
conform de delen 5.9.1 tot 5.9.2.
>
Sluit daarna het achterste deksel van de schakelkast
en druk erop tot u hoort dat dit vastklikt.
>
Klap de schakelkast omhoog.
>
Monteer de mantel weer.
