Pose Du Module Du Brûleur - Vaillant ecoCOMPACT VSC 2 Série Notice D'installation Et De Maintenance

>
Vérifiez le bon état de la surface du brûleur et chan-
gez-le si nécessaire.
>
Remontez le module du brûleur après l'inspection/le
remplacement tel que décrit au paragraphe 8.5.5.
8.5.5 Pose du module du brûleur

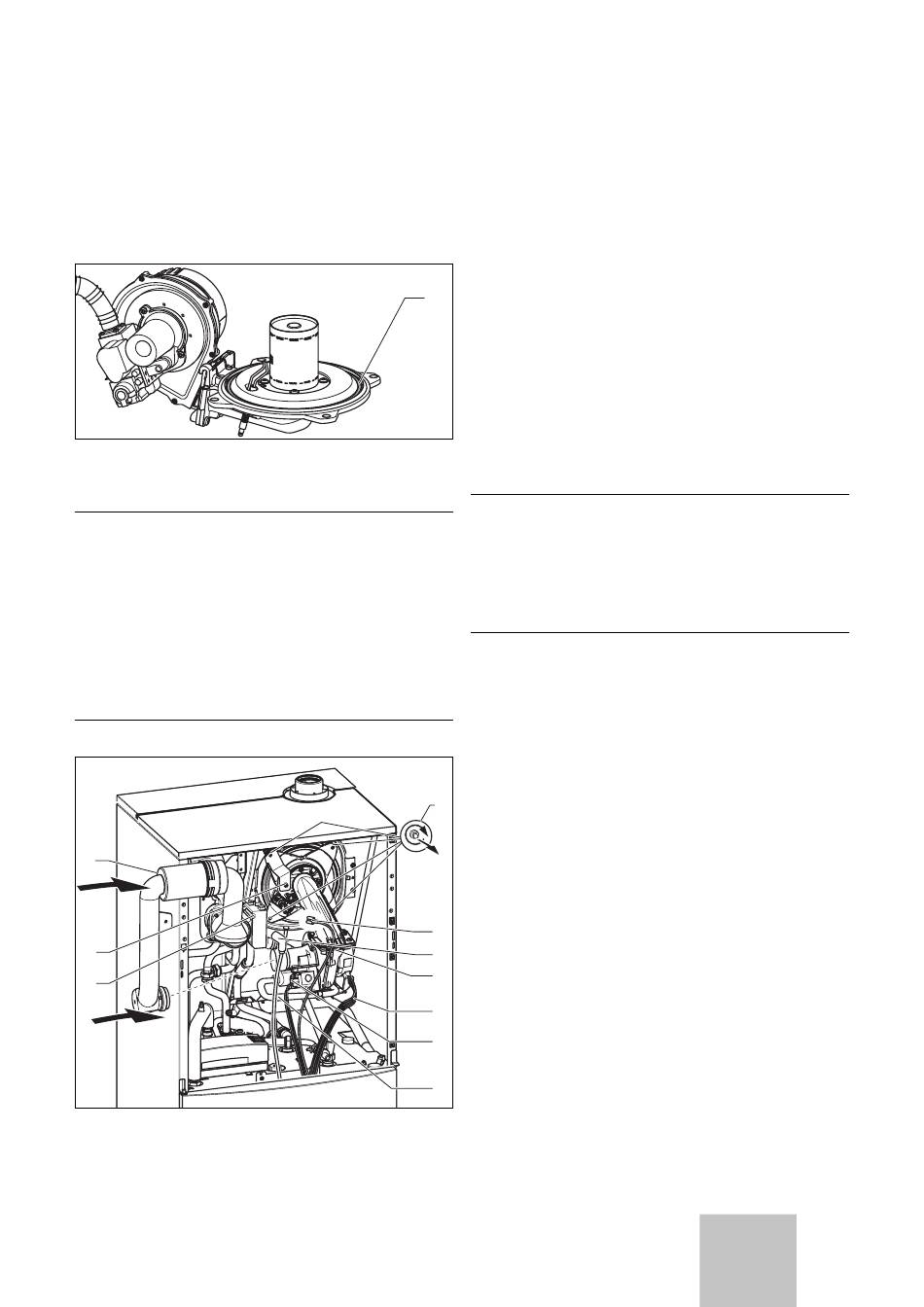

Fig. 8.6 Remplacement du joint de la porte du brûleur
>
Installez un nouveau joint (1) dans la porte du brûleur.
a
Danger !
Risque de brûlures et d'endommagement
par l'évacuation de fumées chaudes !
>
Remplacez le joint (1) et les écrous
autofreinés sur le module du brûleur
(Réf.-: 0020025929) après chaque dépose
du module (par exemple lors de travaux
d'entretien et de service).
>
Remplacez la couche d'isolation du module
du brûleur dès qu'elle présente des signes
de détérioration (réf. 210 734).
10
9
8
Fig. 8.7 Démontage du module brûleur
Notice d'installation et de maintenance ecoCOMPACT 0020042733_05
Inspection et maintenance 8
Légende (fig. 8.7) :
1 Ecrous du joint d'étanchéité de la porte du brûleur
2 Câble masse (conduite de terre)
3 Conduite d'allumage
4 Module du brûleur
5 Câble du moteur du ventilateur
6 Câble de la vanne de gaz
7 Conduite de gaz
8 Echangeur intégral de condensation
9 Vis de fixation du tube d'aspiration d'air
1
10 Prolongateur du tube d'aspiration d'air
>
Enfichez le module du brûleur (4) sur l'échangeur
thermique intégral à condensation (8).
>
Vissez les quatre écrous (1) en croix.
>
Placez rallonge du flexible d'aspiration (10) sur le rac-
cord d'aspiration et fixez-la avec la vis (9).
>
Raccordez la conduite de gaz (7) avec un nouveau
joint sur le mécanisme de gaz. Utilisez une clé plate
sur la conduite flexible de gaz.
a
Danger !
Risque d'empoisonnement et d'incendie en
cas de fuite de gaz !
Le gaz peut s'échapper par les fuites.
>
Vérifiez l'étanchéité au gaz au niveau du
raccord de gaz (7) au moyen d'un aérosol
détecteur de fuite !
>
Branchez le câble d'allumage (3) et le câble de mise à
la terre (2).
>
Branchez le câble (5) du moteur du ventilateur et le
câble (6) du mécanisme de gaz.
>
Fermez la chambre de combustion.
1
2
3
4
5
6
7
BEfr 41
