Manuel d'instructions
12
14
15
13
52826D

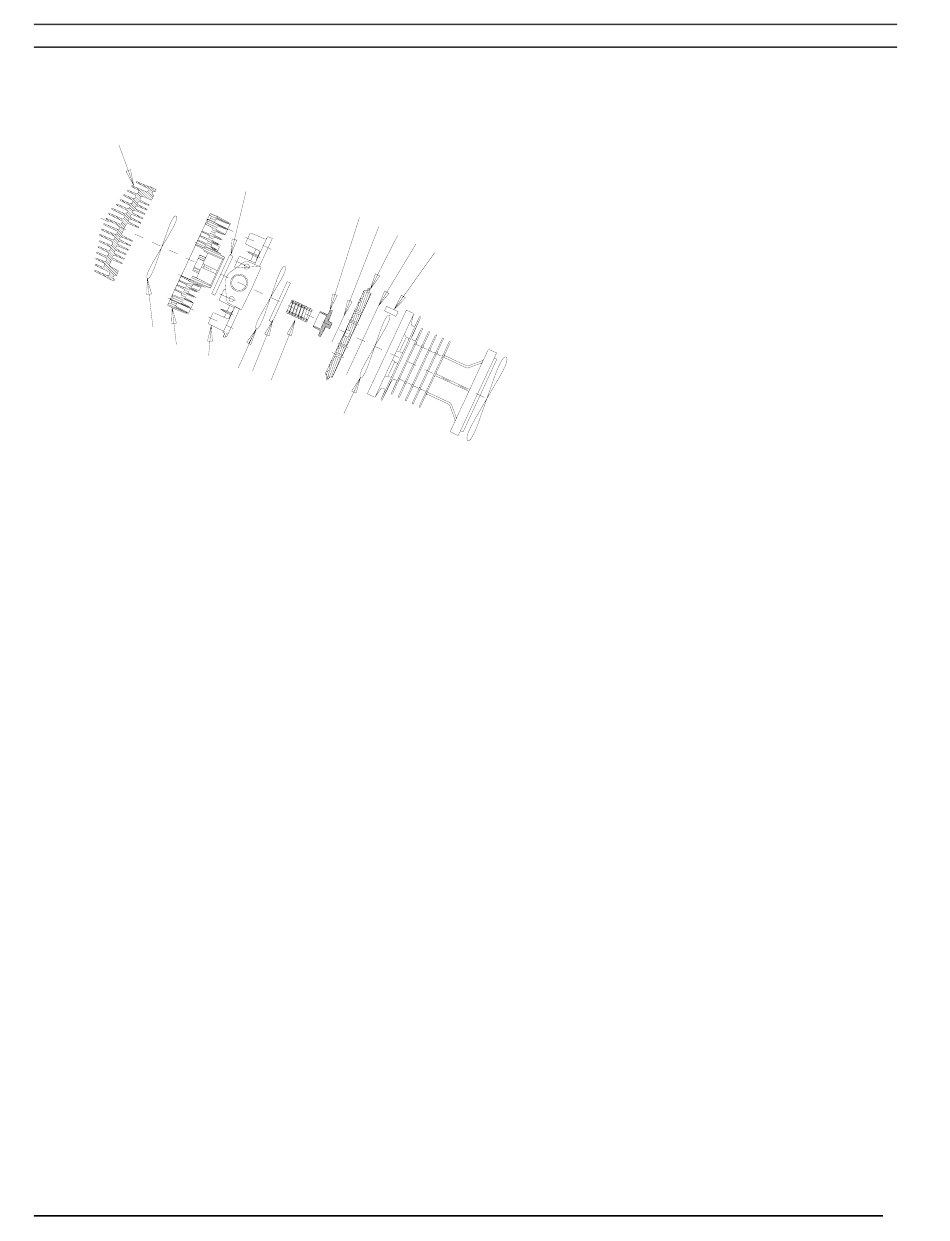

Fig. 5.3 Côté haute pression des LE10 60 Hz, LE15, -20, LF10, LT20, LT20-30
1 Boulon
2 Joint
3 Joint torique
4 Ressort
5 Butée de vanne de sortie
6 Disque de vanne de sortie
7 Siège de clapet
8 Disque de clapet d'entrée
2922 1585 00
16
5
6
7
3 2
4
10
Fig. 5.1 à 5.3 Culasse des cylindres
8
9
9 Pivot
10 Joint
11 Cylindre
12 Couvercle de cylindre
13 Culasse
14 Joint
15 Couvercle de sortie
16 Joint
- 54 -
