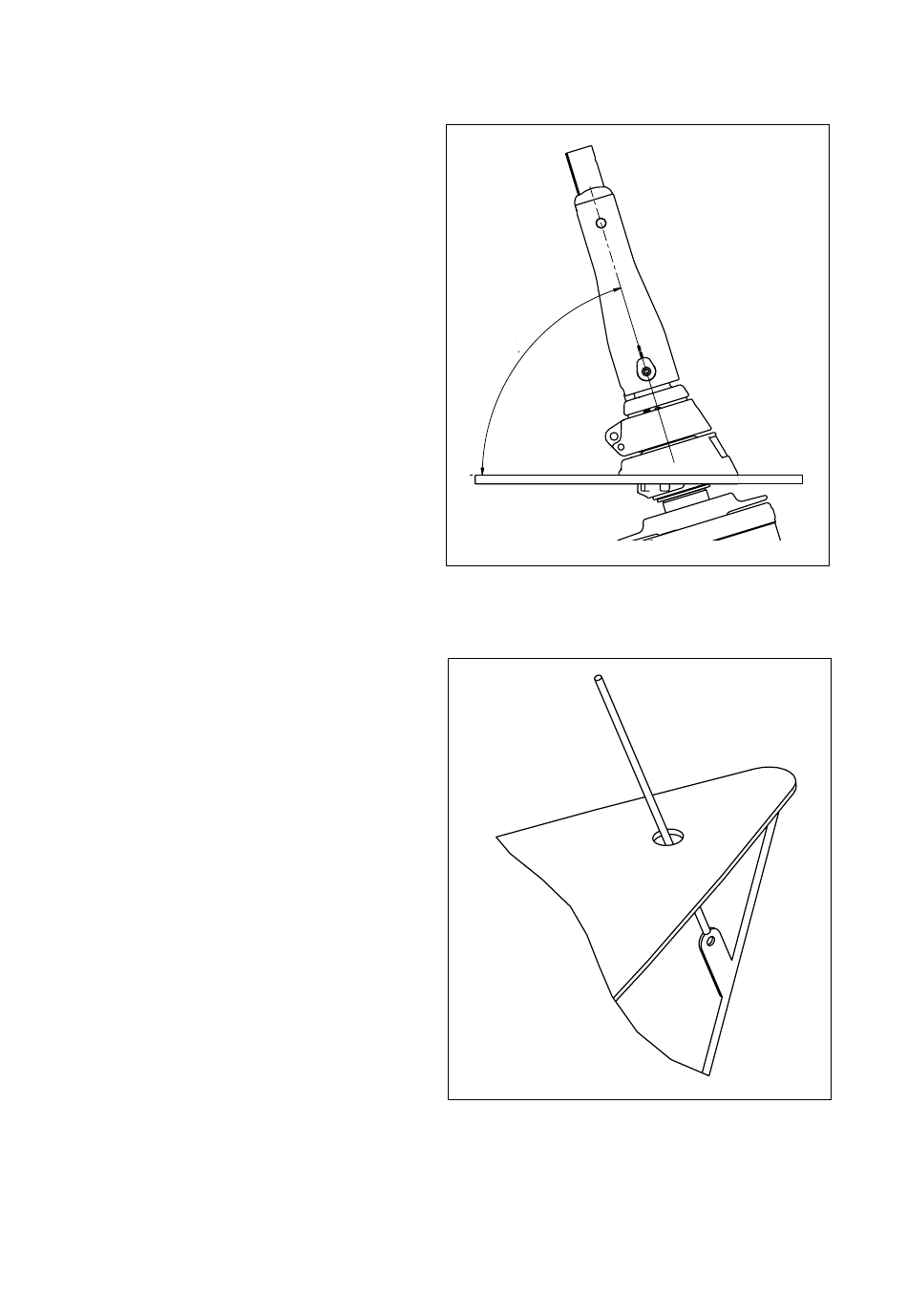

3.5 Emplacement du trou de passage du pont

Le palier du passe-pont a une surface sphéri-
que afin de compenser les petites différences
d'angle entre l'étai et le passe-pont. Cependant,
il est important de réduire le plus possible ces
différences afin de garantir des performances
d'enroulement optimales. L'angle entre le pont
et l'étai doit être compris entre 72° et 74° Si cet
angle est supérieur, il faut intercaler des entretoi-
ses entre le passe-pont et le pont pour satisfaire
les conditions requises. (Voir fig. 3.5.a).
3.5.1 Détermination du point d'intersection entre le pont et l'étai
La meilleure méthode pour déterminer l'em-
placement du passe-pont est de dresser le mât
en utilisant un étai qui traverse le pont par un
plus petit trou (voir fig. 3.5.b). Le tableau en
page suivante décrit deux méthodes permettant
de déterminer le point d'intersection. Dans les
deux cas il est admis que l'épaisseur du pont est
constante.
73±1º
13
Fig. 3.5.a
Fig. 3.5 b
