7. Installation électrique
Br+
Br-
CMMP-AS
ARS 2100
Resistor and
capacitor for
spark extinguishing
free-wheeling diode

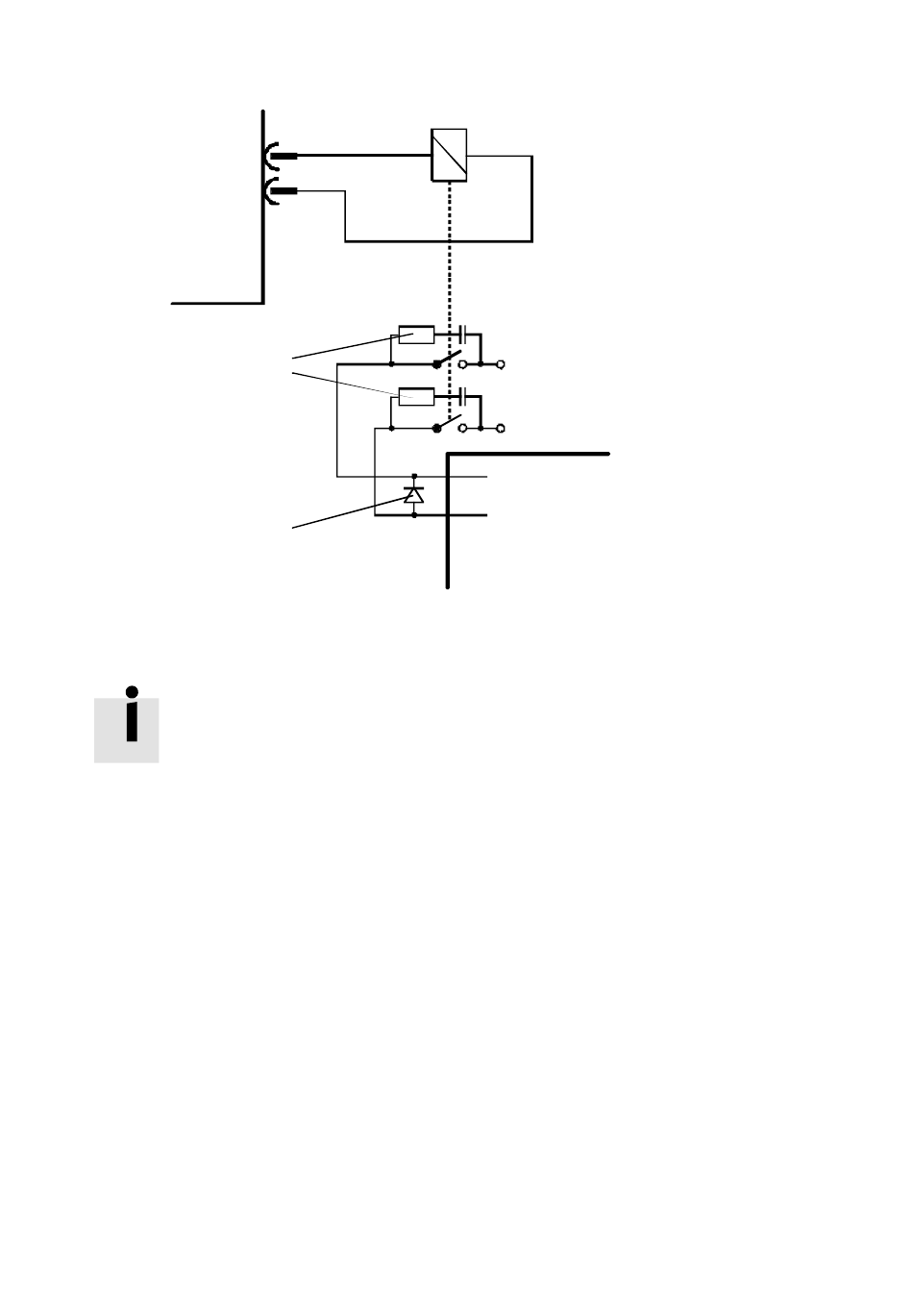

Figure 7.3 Branchement d'un frein de maintien avec une consommation de courant
élevée (> 2A)
Festo P.BE-CMMP-AS-C20-11A-FR 1010NH
La commutation de courants continus inductifs via des relais
engendre des courants de forte intensité avec formation
d'étincelles. Pour l'antiparasitage, nous recommandons des
éléments d'antiparasitage RC intégrés, par ex. de la société Evox
RIFA, désignation : PMR205AC6470M022 (élément RC avec 22 Ω en
série avec 0,47 uF).
+24 V power supply
GND power supply
+24 V brake
GND brake
Motor
81
