5. Technique de sécurité fonctionnelle
Fonction de sécurité selon
la norme EN 61800-5-2
STO Safe Torque Off
SS1 Safe Stop 1

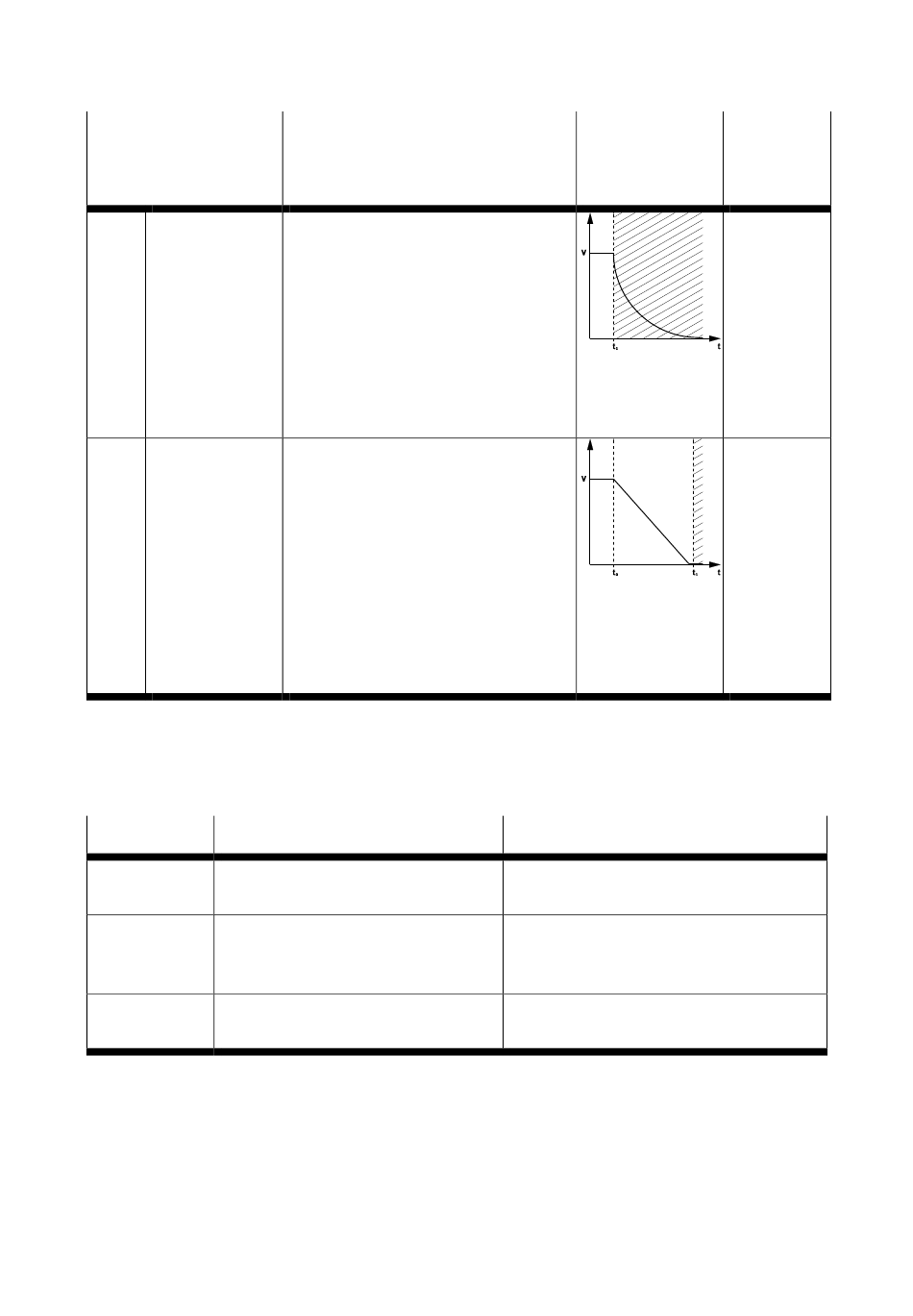

Tableau 5.3 Récapitulatif de la fonction de sécurité selon EN 61800-5-2
*ou dispositif de sécurité similaire avec contacts de sécurité correspondants
Le tableau suivant présente un aperçu des différentes catégories d'arrêt.
Catégorie Type
d'arrêt
0 Immobilisation non commandée par
coupure immédiate de l'énergie.
1 Immobilisation commandée et coupure
de l'énergie lorsque l'immobilisation est
atteinte.
2 Immobilisation contrôlée sans coupure
de l'énergie à l'état final.
Tableau 5.4 Catégories d'arrêt
Festo P.BE-CMMP-AS-C20-11A-FR 1010NH
Interrupteur coup de poing*
PNOZ X2P
(Sorties relais à commande forcée :
– 2 contacts de sécurité non retardés
Possibilités de raccordement pour :
- Interrupteur d'arrêt d'urgence
– Limiteur de course de la porte de
protection
– Bouton de démarrage)
PNOZ XV2P
(Sorties relais à commande forcée :
– 2 contacts de sécurité non retardés
– 2 contacts de sécurité temporisés
Possibilités de raccordement
identiques X2P ;
Temporisation du retour fixe ou réglable ;
Annulation de la durée de temporisation
via le bouton-poussoir Reset)
Comportement
d'arrêt
Action
ARRÊT D'URGENCE ou INTERRUPTION
D'URGENCE
INTERRUPTION D'URGENCE
ne convient pas à un ARRÊT D'URGENCE ou à
une INTERRUPTION D'URGENCE
Catégorie
d'arrêt con-
formément
à la norme
EN 60204-1
0
1
