6. Installation mécanique
1
[X3] : raccord de
pilotage pour
l'alimentation du relais
(interruption
sécurisée) et
alimentation 24 V CC
2
[X2B] : raccordement
pour l'encodeur
3
[X2A] : raccordement
pour le résolveur

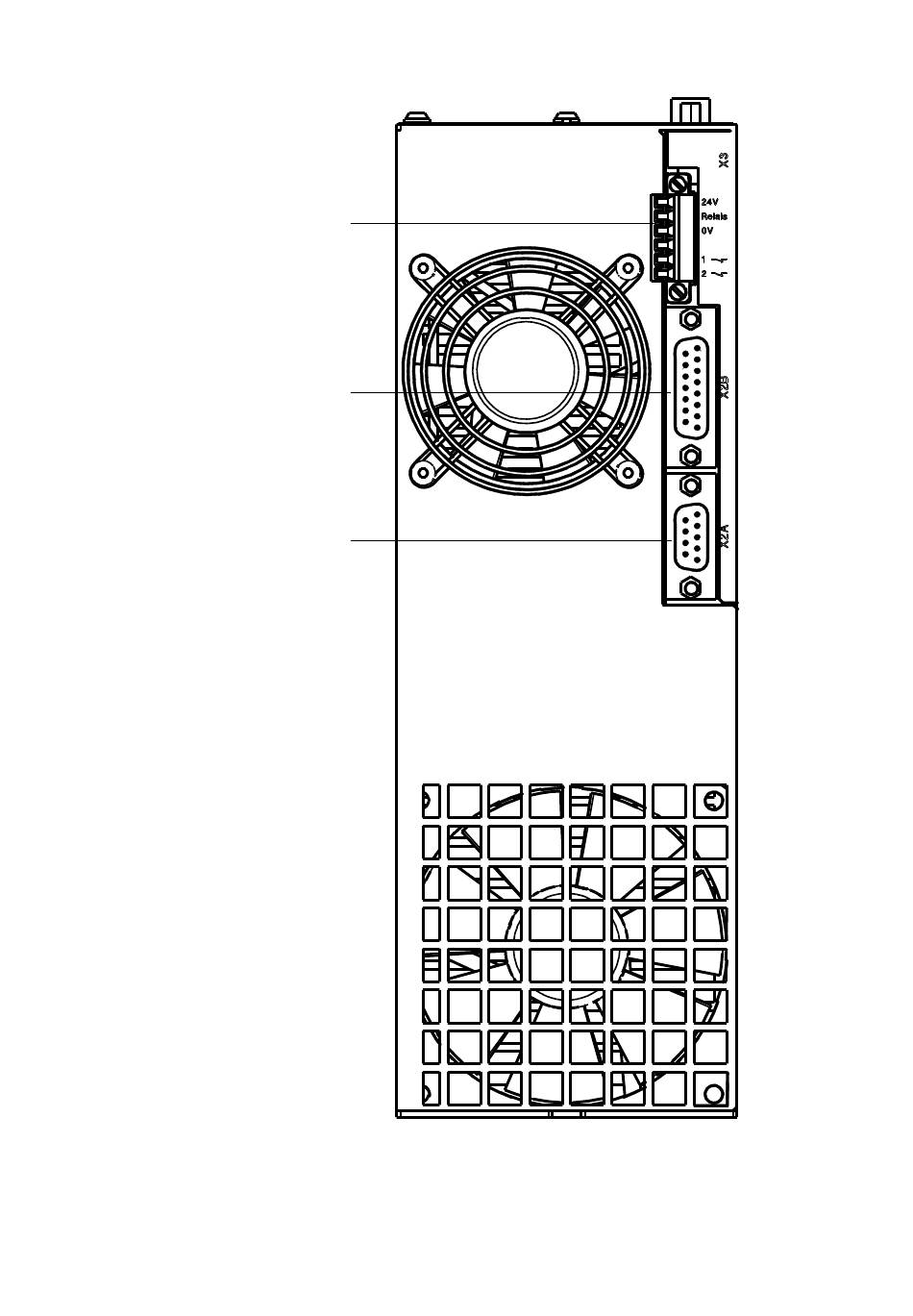

Figure 6.4 Servorégulateur de position CMMP-AS-11A : vue de dessous
Festo P.BE-CMMP-AS-C20-11A-FR 1010NH
1
2
3
73
