Posizionamento Dell'elica Di Prua Nel Tunnel - Vetus RimDrive RD125 Instructions D'installation

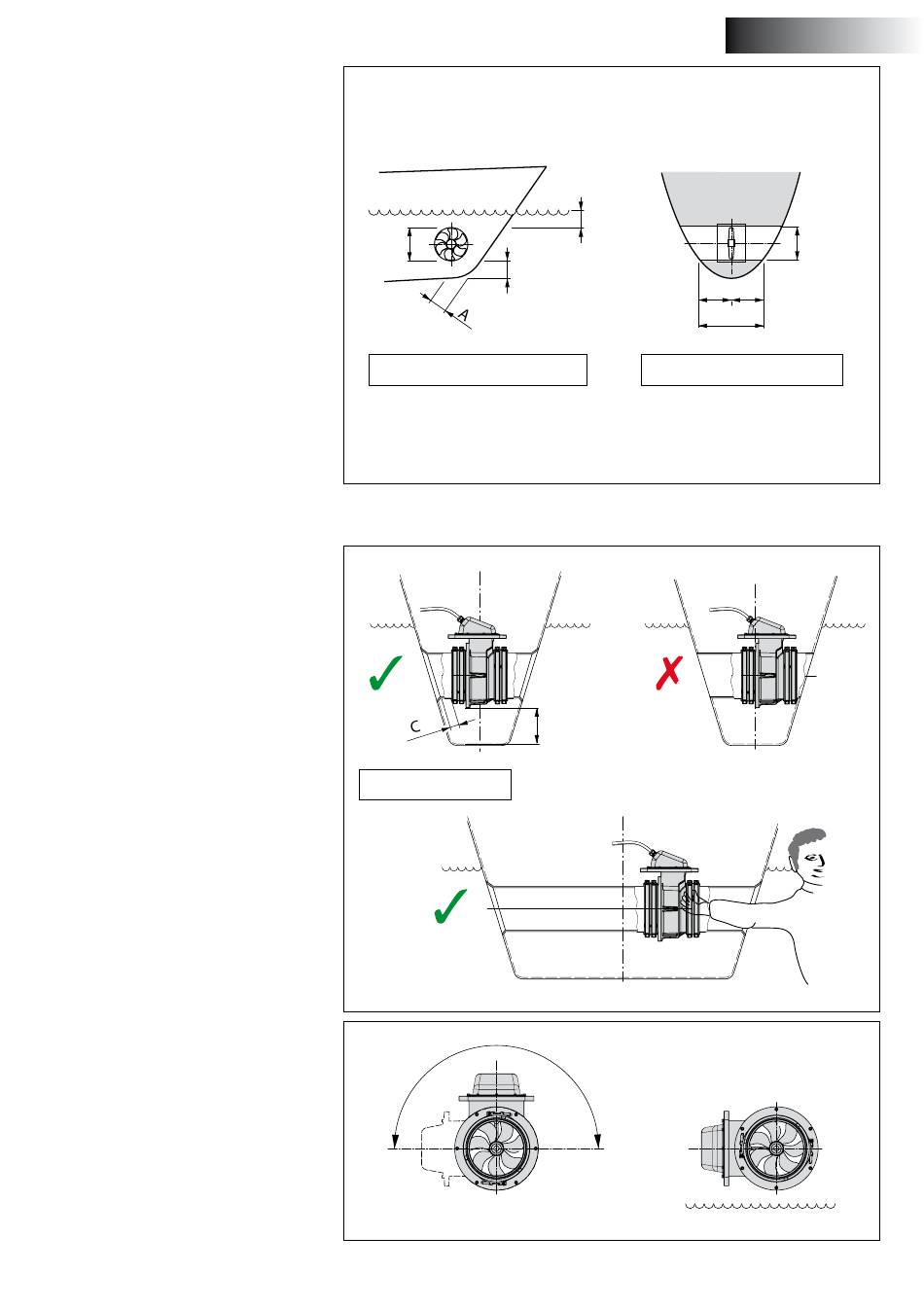

Quando si sceglie la posizione del tunnel
dell'elica, prendere in considerazione quanto
segue per avere prestazioni ottimali:
- La distanza mostrata nel disegno deve es-
sere di almeno 0,5 x D (D è il diametro del
tunnel).
- La lunghezza più breve del tunnel (distan-
za B) deve essere minimo 2 x D (500 mm,
20").
Rendere il tubo non più lungo di quanto
strettamente necessario.
4

Posizionamento dell'elica di prua nel tunnel

L'elica deve essere preferibilmente situata
sulla linea centrale dell'imbarcazione, ma
deve sempre essere accessibile dall'esterno
per sostituire l'anodo, se necessario.
Per permettere l'installazione, lo spazio libe-
ro intorno al 'RimDrive' deve essere di almeno
10 cm (4"); dimensioni C.
Il 'RimDrive' può essere installato in varie po-
sizioni da orizzontale a verticale verso l'alto.
La scatola di connessione deve essere sem-
pre posizionata al di sopra del livello massi-
mo dell'acqua di sentina.
vetus® Installation instructions thruster RIM DRIVE 250 mm
D
A
A = min. 0,5 x D (125 mm)
C
C = min. 10 cm
180º
A
=
B
B = min. 2 x D (500 mm)
Livello massimo
dell'acqua di sentina
ITALIANO
D
=
79
020574.03
