10 Elektroinstallation

10.1 Auswahl der Batterie

Die Gesamtleistung der Batterie muss mit der Größe des „RimDrive"
und der beabsichtigten Verwendung kompatibel sein; siehe Tabelle.
Wir empfehlen die wartungsfreien Batterien von Vetus, die in den fol-
genden Leistungsgrößen erhältlich sind: 55 Ah, 70 Ah, 90 Ah, 108 Ah,
120 Ah, 143 Ah, 165 Ah, 200 Ah und 225 Ah.
Wir empfehlen auch die Verwendung eines separaten Batteriesatzes
für diesen/jeden „RimDrive". Setzen Sie die Batterien so nah wie mög-
lich am „RimDrive" ein, um kürzere Netzkabel zu ziehen. Auf diese
Weise kann jede Verlustleistung, die mit langen Kabeln verbunden
ist, vermieden werden
Siehe Seite 150 für die empfohlene Batterieleistung.
10.2 Ladegerät
Die üblichen Bordladesysteme werden ent-
weder 12 Volt oder 24 Volt betrieben.
Beim Aufladen des 48 V-Batteriesatzes mit
der vorhandenen Bordnetzspannung ist ein
"Umrichter" erforderlich.

10.3 Hauptschalter

siehe Diagramm auf Seite 148 - 1 -
Der Hauptschalter muss an der "Plusleitung"
montiert werden.
Der Vetus Batterieschalter
BATSW250 ist ein geeigneter Schalter.

10.4 Sicherungen

Hauptnetzsicherung 1, siehe Diagramm auf Seite 148 - 2 -
Zusätzlich zum Hauptschalter und Hauptre-
lais muss eine 200 A-Sicherung am Pluspol
angeschlossen werden. Vetus Artikel-Nr.:
ZE200.
Die Sicherung schützt das Bugstrahlruder vor
Überlastung und bietet einen Kurzschluss-
schutz für das Stromnetz an Bord.
46
020574.03
Batterielader
Dynamo
Der BATSW250 ist auch in 2-poliger Ausfüh-
rung erhältlich, Vetus Artikel-Nr. BATSW250T.
vom Typ
Wir können auch einen Sicherungshalter für
alle Sicherungen liefern, Vetus Artikel-Nr.:
ZEHC100.
Verwenden Sie nur "versiegelte" Batterien, wenn sich die Bat-
terien im selben Fach wie das Bugstrahlruder befinden.
Die wartungsfreien Batterien von Vetus 'SMF' und 'AGM' eignen
sich ideal für diese Anwendung.
Batterien, die nicht "versiegelt" sind, können während des Lade-
zyklus kleine Mengen an explosivem Gas erzeugen.
Verwenden Sie stets Batterien der gleichen Art, Leistung und Be-
triebszustand.
B+
vetus® Installation instructions thruster RIM DRIVE 250 mm
a
chtunG

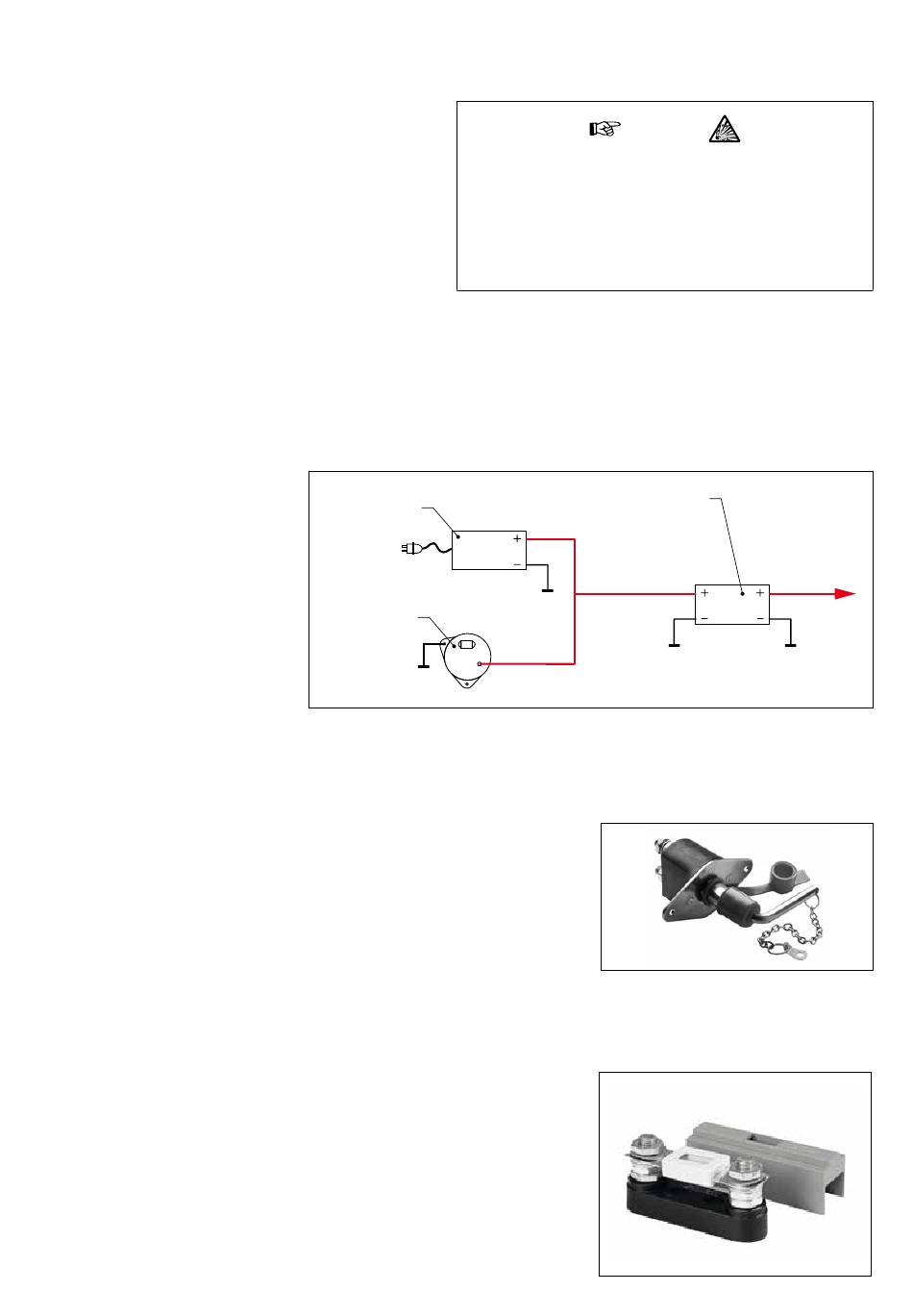

Umformer
