Montage als hekschroef

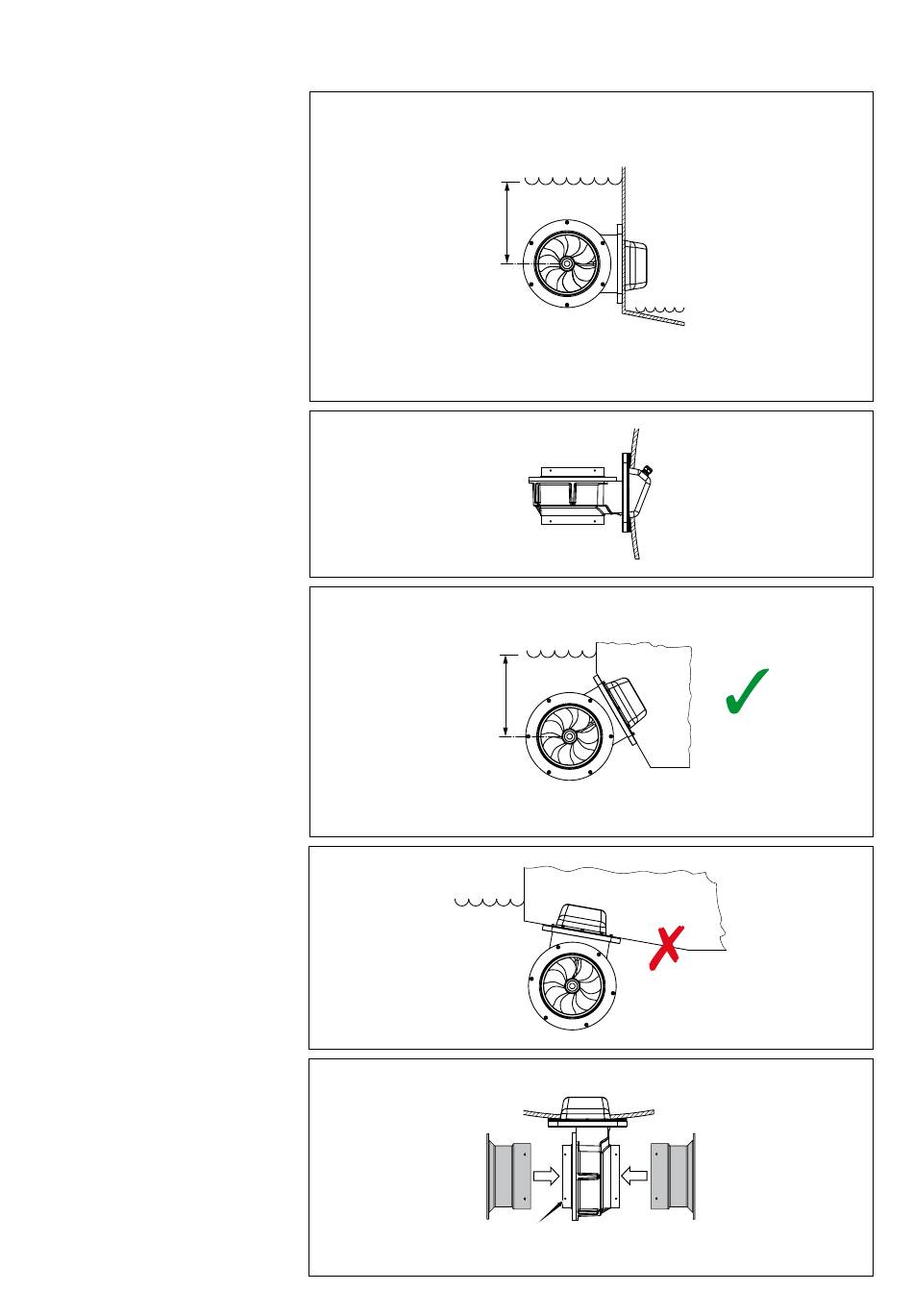

Bij het kiezen van de plaats waar de hek-
schroef wordt ingebouwd dient voor een op-
timaal resultaat de hartlijn van de 'RimDrive'
tenminste 250 mm onder de waterlijn te lig-
gen.
Houdt rekening met de benodigde vrije
ruimte rondom de 'RimDrive' binnenin het
schip, zie hoofdafmetingen.
Voor de afmetingen van het gat in de romp,
zie hoofdafmetingen.
De aansluitkast dient steeds boven het maxi-
male niveau van het bilge-water te worden
opgesteld.
Het deel van de romp (spiegel) waarin de
'RimDrive' wordt ingebouwd moet volkomen
vlak zijn. Indien de spiegel niet vlak is dient
een vulstuk te worden aangebracht.
Indien de spiegel onvoldoende hoogte biedt
voor de montage van de hekschroef kan
eventueel een schuin vlak worden gemaakt
om de hekschroef te monteren. Denk er aan
dat het vlak waarin de 'RimDrive' wordt in-
gebouwd dan wel in staat moet zijn om de
optredende kracht van het water tijdens de
normale vaart op te kunnen nemen. Laat de
'RimDrive' bij voorkeur niet onder het vlak
uitsteken.
Montage in het vlak van het schip raden wij
niet aan.
De voortgaande beweging van het schip
wordt sterk afgeremd.
Ten gevolge van de optredend krachten van
het water op de 'RimDrive' zullen de krach-
ten uitgeoefend op het vlak van het schip,
daar waar de 'RimDrive' is ingebouwd, enorm
groot zijn.
Monteer de 'RimDrive' met een blijvend flexi-
bele kit, bijvoorbeeld Sikaflex®-291i
Verwijder de kunststof stelschroeven 'S' en
monteer de hekschroeftunnels op de Rim-
drive.
